"우리 펌프가 또 모터를 태워버렸어요!"
"이번 달 물펌프 전기요금이 터무니없이 높습니다. 우리가 펌프를 잘못 선택한 걸까요?"
"새 펌프를 설치한 후 유량이 설계 요구 사항을 충족할 수 없습니다..."
물 공급, 화학 공학, HVAC 및 기타 분야에서 이러한 빈번한 문제는 종종 원심 펌프의 핵심 "사용 설명서"인 성능 곡선을 잘못 읽거나 무시하는 데서 비롯됩니다. 산업계에서 널리 사용되는 핵심 장비로, 1%씩 효율이 증가합니다.원심 펌프대규모 프로젝트의 경우 연간 수만 위안, 심지어 수십만 위안의 운영 비용을 절감할 수 있습니다.
이 기사에서는 펌프 곡선을 해석하는 방법을 설명하고 이를 읽는 방법뿐만 아니라 이를 사용하여 최적의 조달, 운영 및 유지 관리 결정을 내리는 방법도 설명합니다.

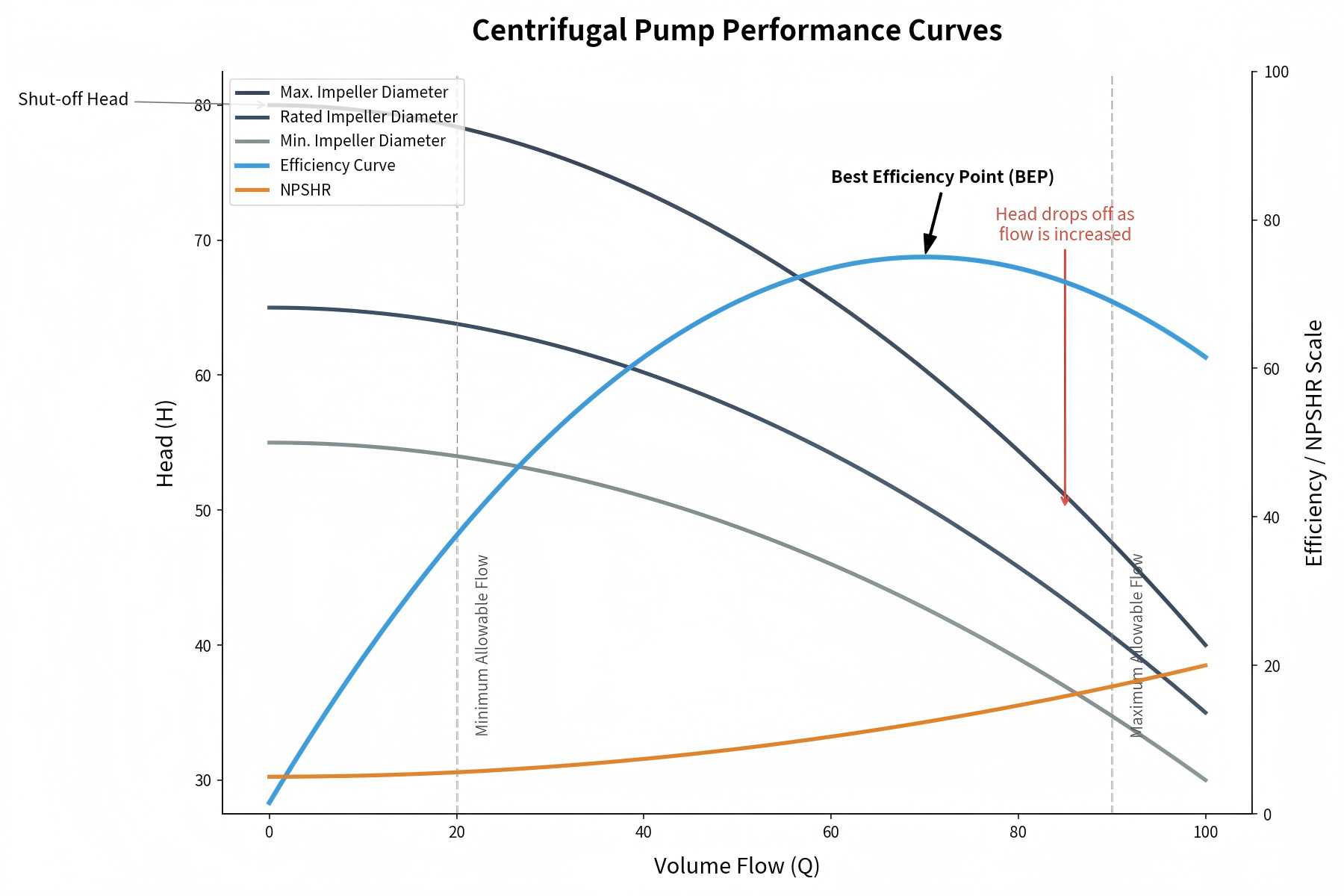

양정-유량 곡선(H-Q 곡선)은 펌프 곡선의 가장 기본적인 부분입니다. 이는 일정한 속도에서 펌프의 헤드(펌프가 유체를 들어 올릴 수 있는 높이)와 유속(단위 시간당 펌프에 의해 전달되는 유체의 양) 사이의 관계를 나타냅니다. 일반적으로 양정은 세로축(Y축)에 표시되고 유량은 가로축(X축)에 표시됩니다.
H-Q 곡선에서 중요한 결론을 도출할 수 있습니다. 유량이 증가하면 수두가 점차 감소합니다. 이는 임펠러와 펌프 케이싱을 통과하는 유체가 많아질수록 펌프 내부의 유체 마찰과 난류가 강화되어 양정이 감소하기 때문입니다. 예를 들어, 펌프는 분당 50갤런(gpm)의 유속으로 100피트의 수두를 생성할 수 있지만 유속이 75gpm으로 증가하면 수두는 80피트로 떨어집니다. 이 관계는 곡선에서 명확하게 볼 수 있습니다.
동력 흐름 곡선(P-Q 곡선)은 일정한 속도에서 펌프의 전력 소비와 유량 사이의 관계를 보여줍니다. 전력 소비(마력 또는 킬로와트)는 세로 축에 표시되고 유량은 가로 축에 표시됩니다.
H-Q 곡선과 달리 P-Q 곡선은 유량이 증가함에 따라 전력 소비가 증가하는 상승 추세를 나타냅니다. 이는 더 많은 유체를 공급하고 더 큰 마찰과 난류를 극복하기 위해 펌프가 더 많은 노력을 기울여야 하기 때문입니다. 펌프 모터 선택 시 이 곡선을 이해하는 것이 중요합니다. 모터 크기가 작을 경우 고유량 조건에서 과부하가 발생할 수 있습니다. 너무 크면 에너지 낭비가 발생합니다.
효율성-흐름 곡선(E-Q 곡선)은 다양한 유량에서 펌프의 효율성을 반영합니다. 효율(백분율로 표시)은 세로축에, 유량은 가로축에 표시됩니다. 이 곡선은 펌프가 최대 효율로 작동하는 유량을 보여주기 때문에 에너지 소비를 줄이는 데 중요합니다.
효율성 곡선은 일반적으로 "언덕 모양"입니다. 즉, 유속이 증가하면 효율성이 최고조에 이르고 유속이 계속 증가함에 따라 점차 감소합니다. 이 곡선의 최고점을 BEP(최고 효율점)라고 하며 아래에 자세히 설명되어 있습니다.
펌프 곡선을 읽는 것은 세 가지 하위 곡선을 식별하는 것뿐만 아니라 펌프 성능을 결정하는 주요 데이터 포인트를 이해하는 것이기도 합니다. 다음은 중점을 둘 핵심 요소입니다.
최고 효율점(BEP)은 펌프가 최대 효율로 작동하는 유량과 양정의 조합으로, 이는 E-Q 곡선의 정점이자 펌프의 가장 경제적인 작동점이기도 합니다. 펌프를 선택할 때 시스템의 필요한 작동점(유량 + 수두)이 BEP에 최대한 가까운 모델을 우선적으로 선택하십시오.
BEP에서 멀리 떨어진 곳에서 펌프를 작동하면 에너지 소비가 증가하고 임펠러와 모터의 마모가 가속화되며 펌프 서비스 수명이 단축됩니다. 예를 들어, 60gpm에 해당하는 BEP를 갖춘 펌프는 30gpm(BEP 유속의 절반)으로 작동할 때 효율성이 20%-30% 감소하고 조기 고장이 발생할 수 있습니다.
작동 범위(성능 범위라고도 함)는 임펠러, 모터 또는 기타 구성 요소를 손상시키지 않고 펌프가 안전하게 작동할 수 있는 유량 및 헤드 간격을 나타냅니다. 이 범위는 펌프의 최소/최대 유량과 수두에 의해 정의되며 H-Q 곡선에서 직접 볼 수 있습니다.
제조업체는 일반적으로 안전한 작동 범위를 보장하기 위해 BEP의 70%-120% 내에서 펌프를 작동할 것을 권장합니다. 이 범위를 벗어나 작동하면 캐비테이션, 과도한 진동, 모터 과열 및 기타 문제가 발생할 수 있습니다.
차단 헤드는 H-Q 곡선과 수직축(Y축)의 교차점인 유량이 0일 때(즉, 토출 밸브가 닫혀 있을 때) 펌프가 생성할 수 있는 최대 헤드입니다. 차단 수두를 이해하는 것은 시스템 설계에 매우 중요합니다. 시스템의 정적 수두가 펌프의 차단 수두를 초과하면 펌프가 유체를 공급하지 못하게 됩니다.
최대 유량은 H-Q 곡선과 수평축(X축)의 교차점인 제로 헤드(즉, 유동 저항 없음)에서 펌프가 전달할 수 있는 최대 유량입니다. 이 값은 펌프가 시스템의 최대 유량 요구를 충족할 수 있는지 여부를 결정하는 데 도움이 됩니다.
NPSH(순 포지티브 흡입 수두)는 캐비테이션(흡입 압력이 부족하여 유체에 증기 기포가 형성되어 펌프 구성 요소가 손상되는 파괴적인 현상)을 방지하기 위한 핵심 매개변수입니다. NPSH는 펌프 흡입 시 유체 압력과 유체 증기압의 차이입니다.
대부분의 펌프 곡선에는 NPSH 곡선이 포함되어 있으며, 이는 펌프가 다양한 유량에서 캐비테이션 없이 작동하는 데 필요한 최소 NPSH를 보여줍니다. 캐비테이션을 방지하려면 시스템의 사용 가능한 NPSH가 펌프에 필요한 NPSH보다 커야 합니다.
모든 펌프 곡선의 모양이 동일한 것은 아닙니다. 모양은 펌프 설계에 따라 다르며 다양한 곡선 모양은 다양한 적용 시나리오에 적합합니다. 다음은 가장 일반적인 세 가지 펌프 곡선 모양입니다.
가파른 곡선은 펌프가 낮은 유량에서 높은 양정을 생성할 수 있음을 나타냅니다. 이러한 유형의 곡선은 보일러 공급 시스템, 고압 청소 또는 유체가 얇은 파이프나 고저항 시스템을 통과하는 산업 공정과 같은 고압 응용 분야에 적합합니다.
평평한 곡선은 펌프가 낮은 헤드에서 높은 유량을 전달할 수 있음을 의미합니다. 관개 시스템, 냉각탑 또는 도시 급수 시스템과 같은 대유량, 저저항 응용 분야에 이상적입니다.
빠르게 처지는 곡선은 펌프가 낮은 유량에서 캐비테이션이 발생하기 쉽다는 것을 나타냅니다. 이러한 펌프는 효율적으로 작동하려면 더 높은 가용 NPSH가 필요하며 안정적인 유량과 충분한 흡입 압력을 갖춘 응용 분야에 적합합니다.
