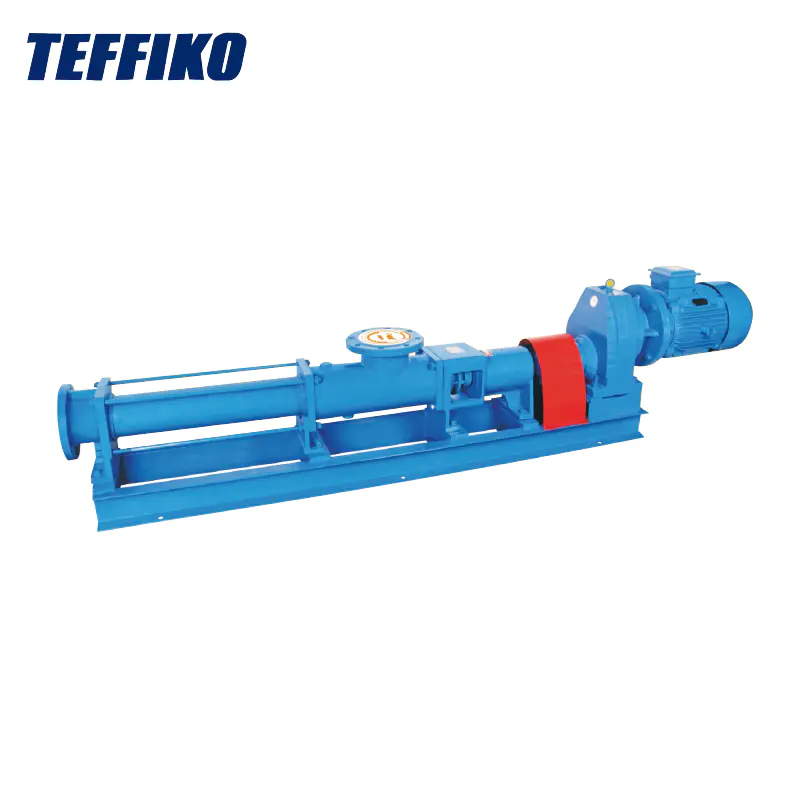

일반 유형 단일 나사 펌프

Model:TPG

일반 유형 단일 나사 펌프는 강력한 산업 운송 도구입니다. 그들의 고유 한 구조는 다양한 작업 조건에서 적용 할 수있게합니다. 그들은 높은 점도, 입자 - laden 및 부식성 매체를 전달할 수 있습니다. 이 펌프는 안정적인 유속, 유연한 조정, 저 에너지 소비를 제공하며 설치 및 작동이 쉽습니다. 그들은 화학 공학, 하수 처리 및 식품 가공과 같은 산업의 운송 문제를 효과적으로 해결하여 비용 - 절단 및 효율성 향상에 이상적인 선택입니다.

문의 보내기

제품 설명

Teffike General Type 단일 나사 펌프는 다음과 같은 작업 조건에 적합합니다.

● 높은 점도 매체의 운송 : 매체의 점도는 펌프의 크기에 따라 20,000 ~ 200,000 MPa의 범위입니다.

● 고체 입자 또는 섬유를 함유하는 배지의 운송 : 최대 입자 크기는 16mm이고 가장 긴 섬유 길이는 100mm입니다. 고체 - 위상 함량은 일반적으로 40%이며, 배지의 고체가 분말 형태 인 경우 60% 이상에 도달 할 수 있습니다.

● 연속적이고 안정적인 운송 : 왕복 펌프와 같은 주기적 압력 변동이 없습니다.

● 낮은 교반 운송 : 매체의 고유 한 구조를 손상시키지 않습니다.

● 낮은 소음 요구 사항 만족.

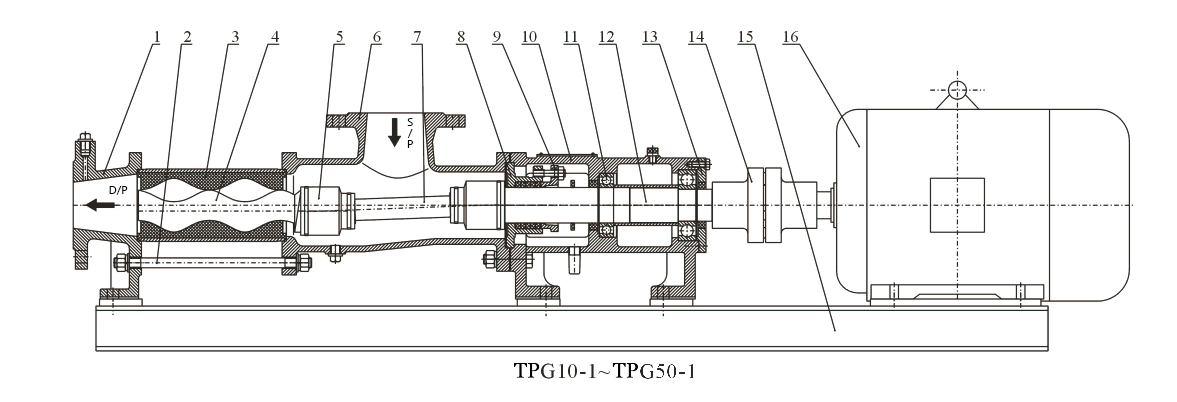

단일 나사 펌프의 구조 다이어그램

1. 차지 차체 2.TIE 막대 3.Stator 4. 스크류 샤프트 5. 우주 조인트 어셈블리 6. 피드 바디 7. 콘센트 샤프트 8. 세련된 시트 9. 푸킹 글 랜드 10. 기어 링 하우징 11. 구동 샤프트 13. 구동 샤프트 커버 14. 구분 15.기구 16.

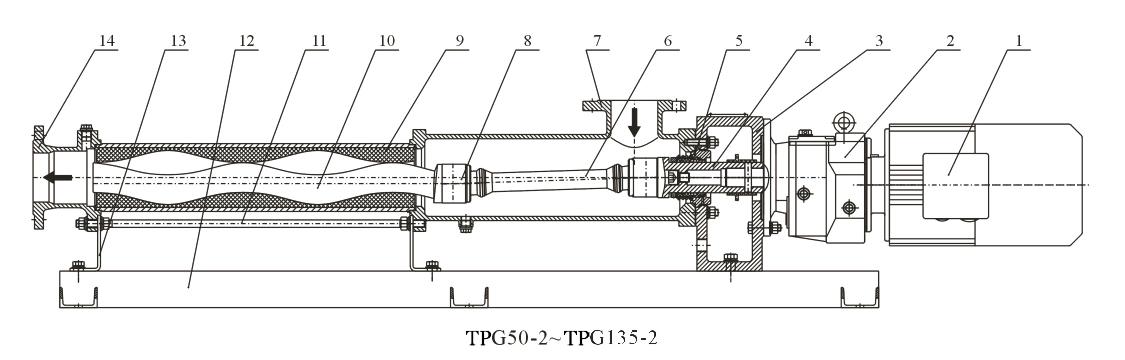

1. 모터 2. 기어 박스 3. 기어링 프레임 구성 요소 4. 패킹 씰 구성 요소 5. 환경 샤프트 6. 통합 조인트 구성 요소 7. 구역 챔버 8. 연결로드 9. 스티어 10. 텔레로드 12. 기업 피트 14.

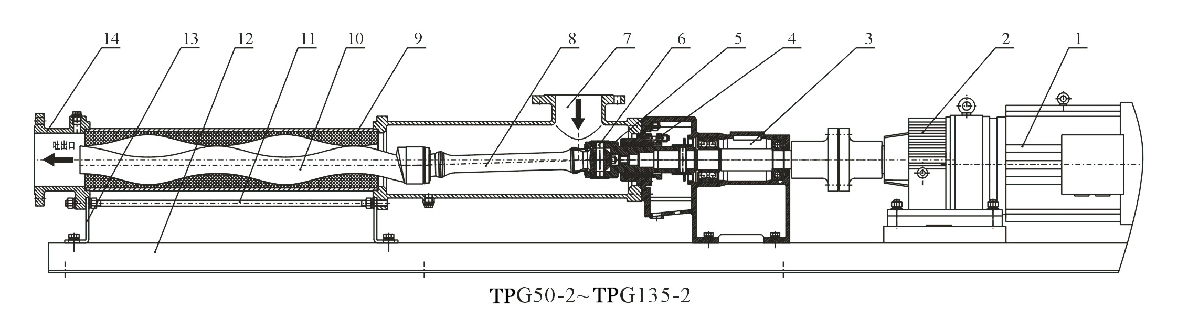

1. 모터 2. Gearbox 3. 방향 연결 지원 4. extension Shaft 5. Mechanical Seal Assembly 6. 연결 챔버 7. 구역 챔버 8. 유행 조인트 어셈블리 9.Stator 10.Rotor 11. Tie Rod 12. Base Feet 14. 차지 차체.

응용 프로그램 필드

● 환경 보호 분야 : 산업 및 국내 하수를 운반하는 데 적합한 슬러지 - 단단한 입자와 짧은 섬유를 함유 한 난염성 물질.

● 조선 산업 : 선박 바닥 청소 및 오일 혼합물, 오일 슬러지 및 기름진 하수와 같은 배지를 운송하는 데 사용됩니다.

● 석유 산업 : 원유, 오일 - 물 혼합물 및 석탄형 메탄 - 물 혼합물을 운반합니다.

● 제약 및 일일 화학 산업 : 다양한 점성 슬러리, 에멀젼 및 연고를 전달할 수 있습니다 - 유형 화장품.

● 식품 통조림 산업 : 점성 전분, 식용 오일, 꿀, 잼 및 크림을 운반 할 수 있습니다.

● 양조 산업 : 발효 된 점성 슬러리, 두꺼운 증류기 곡물, 식품 잔류 물 및 다양한 고체 덩어리가있는 점막 액체를 운반하는 데 적합합니다.

● 건축 산업 : 시멘트 모르타르, 라임 모르타르 및 코팅과 같은 페이스 물질 스프레이 및 운송에 사용됩니다.

● 광업 산업 : 지하수 및 슬러리 배수 - 지상의 광산에 고체 입자를 함유 한 하수.

● 화학 산업 : 나선 펌프는 다양한 서스펜션, 오일, 콜로이드 슬러리 및 접착제를 운반합니다.

● 인쇄 및 종이 - 산업 만들기 : 벽지 용 점도 잉크와 PVC 플라스틱 페이스트를 전달할 수 있습니다.

● 산업용 보일러 및 발전소 : 나선형 펌프는 석탄 운송에 사용됩니다.

성능 매개 변수 테이블

6 폴 모터가있는 TPG 유형 펌프 선택 (저전압 1 단계 슬러지 흡입 펌프)

아니요	펌프 모델	흐름 m³/h	압력 MPA	정격 속도 RPM	모터 파워 KW	틀 직경 MM	콘센트 구경 mm	기능
1	TPG10-1-V.	0.1	0.6	960	0.55	25	25	운송 팸
2	TPG13-1-V	0.4	0.6	960	0.55	25	25	운송 팸
3	TPG15-1-V	0.6	0.6	960	0.75	25	25	운송 팸
4	TPG20-1-V.	0.8	0.6	960	0.75	25	25	운송 팸
5	TPG25-1-V	2	0.6	960	1.5	32	25	운송 슬러지
6	TPG30-1-V	5	0.6	960	2.2	50	40	운송 슬러지
7	TPG35-1-V.	8	0.6	960	3	65	50	운송 슬러지
8	TPG40-1-V	12	0.6	960	4	80	65	운송 슬러지
9	TPG50-1-V	20	0.6	960	5.5	100	80	운송 슬러지
10	TPG60-1-V.	30	0.6	960	11	125	100	운송 슬러지

8 폴 모터가있는 TPG 유형 펌프 선택 (저전압 1 단계 슬러지 흡입 펌프)

아니요	펌프 모델	흐름 m³/h	압력 MPA	정격 속도 RPM	모터 파워 KW	입구 직경 MM	콘센트 구경 mm	기능
1	TPG10-1-V.	0.08	0.6	720	0.55	25	25	운송 팸
2	TPG13-1-V	0.3	0.6	720	0.55	25	25	운송 팸
3	TPG15-1-V	0.45	0.6	720	0.55	25	25	운송 팸
4	TPG20-1-V.	0.6	0.6	720	0.55	25	25	운송 팸
5	TPG25-1-V	1.5	0.6	720	1.1	32	25	운송 슬러지
6	TPG30-1-V	4	0.6	720	2.2	50	40	운송 슬러지
7	TPG35-1-V.	6	0.6	720	2.2	65	50	운송 슬러지
8	TPG40-1-V	9	0.6	720	3	80	65	운송 슬러지
9	TPG50-1-V	15	0.6	720	4	100	80	운송 슬러지
10	TPG60-1-V.	25	0.6	720	7.5	125	100	운송 슬러지
11	TPG70-1-V	40	0.6	720	11	150	125	운송 슬러지
12	TPG85-1-V.	50	0.6	720	15	150	150	운송 슬러지

6 폴 모터가있는 TPG 유형 펌프 선택 (저전압 2 단계 슬러지 흡입 펌프)

아니요	펌프 모드	흐름 m³/h	압력 MPA	정격 속도 RPM	모터 파워 KW	틀 직경 MM	콘센트 구경 mm	기능
1	TPG10-2-V	0.1	1.2	960	0.55	25	25	운송 팸
2	TPG13-2-V	0.4	1.2	960	1.1	25	25	운송 팸
3	TPG15-2-V	0.6	1.2	960	1.1	25	25	운송 팸
4	TPG20-2-V	0.8	1.2	960	1.5	25	25	운송 팸
5	TPG25-2-V	2	1.2	960	2.2	32	25	운송 슬러지
6	TPG30-2-V	5	1.2	960	3	50	40	운송 슬러지
7	TPG35-2-V	8	1.2	960	4	65	50	운송 슬러지
8	TPG40-2-V	12	1.2	960	5.5	80	65	운송 슬러지
9	TPG50-2-V	20	1.2	960	7.5	100	80	운송 슬러지
10	TPG60-2-V	30	1.2	960	15	125	100	운송 슬러지

8 폴 모터가있는 TPG 유형 펌프 선택 (저전압 제 2 단계 슬러지 흡입 펌프)

아니요.	펌프 모델	흐름 m³/h	압력 MPA	정격 속도 RPM	모터 파워 KW	입구 직경 MM	콘센트 구경 mm	기능
1	TPG10-2-V	0.08	1.2	720	0.55	25	25	운송 팸
2	TPG13-2-V	0.3	1.2	720	0.75	25	25	운송 팸
3	TPG15-2-V	0.45	1.2	720	1.1	25	25	운송 팸
4	TPG20-2-V	0.6	1.2	720	1.1	25	25	운송 팸
5	TPG25-2-V	1.5	1.2	720	1.5	32	25	운송 슬러지
6	TPG30-2-V	4	1.2	720	2.2	50	40	운송 슬러지
7	TPG35-2-V	6	1.2	720	3	65	50	운송 슬러지
8	TPG40-2-V	9	1.2	720	4	80	65	운송 슬러지
9	TPG50-2-V	15	1.2	720	7.5	100	80	운송 슬러지
10	TPG60-2-V	25	1.2	720	11	125	100	운송 슬러지
11	TPG70-2-V	40	1.2	720	18.5	150	125	운송 슬러지

6 폴 모터가있는 TPG 유형 펌프 선택 (고전압 2 단계 슬러지 흡입 펌프)

아니요.	펌프 모델	흐름 m³/h	압력 MPA	정격 속도 RPM	모터 파워 KW	입구 직경 MM	콘센트 구경 mm	기능
1	TPG10-2-V	0.1	1.2	960	0.55	25	25	운송 팸
2	TPG13-2-V	0.4	1.2	960	1.1	25	25	운송 팸
3	TPG15-2-V	0.6	1.2	960	1.1	25	25	운송 팸
4	TPG20-2-V	0.8	1.2	960	1.5	25	25	운송 팸
5	TPG25-2-V	2	1.2	960	2.2	32	25	운송 슬러지
6	TPG30-2-V	5	1.2	960	3	50	40	운송 수지
7	TPG35-2-V	8	1.2	960	4	65	50	운송 슬러지
8	TPG40-2-V	12	1.2	960	5.5	80	65	운송 슬러지
9	TPG50-2-V	20	1.2	960	7.5	100	80	운송 슬러지
10	TPG60-2-V	30	1.2	960	15	125	100	운송 슬러지

8 폴 모터가있는 TPG- 타입 펌프 선택 (고전압 2 단계 슬러지 흡입 펌프)

아니요	펌프 모델	흐름 m³/h	압력 MPA	정격 속도 RPM	모터 파워 KW	입구 직경 MM	콘센트 구경 mm	기능
1	TPG10-2-V	0.08	1.2	720	0.55	25	25	운송 팸
2	TPG13-2-V	0.3	1.2	720	0.75	25	25	운송 팸
3	TPG15-2-V	0.45	1.2	720	1.1	25	25	운송 팸
4	TPG20-2-V	0.6	1.2	720	1.1	25	25	운송 슬러지
5	TPG25-2-V	1.5	1.2	720	1.5	32	25	운송 슬러지
6	TPG30-2-V	4	1.2	720	2.2	50	40	운송 슬러지
7	TPG35-2-V	6	1.2	720	3	65	50	운송 슬러지
8	TPG40-2-V	9	1.2	720	4	80	65	운송 슬러지
9	TPG50-2-V	15	1.2	720	7.5	100	80	운송 슬러지
10	TPG60-2-V	25	1.2	720	11	125	100	운송 슬러지
11	TPG70-2-V	40	1.2	720	18.5	150	125	운송 슬러지
