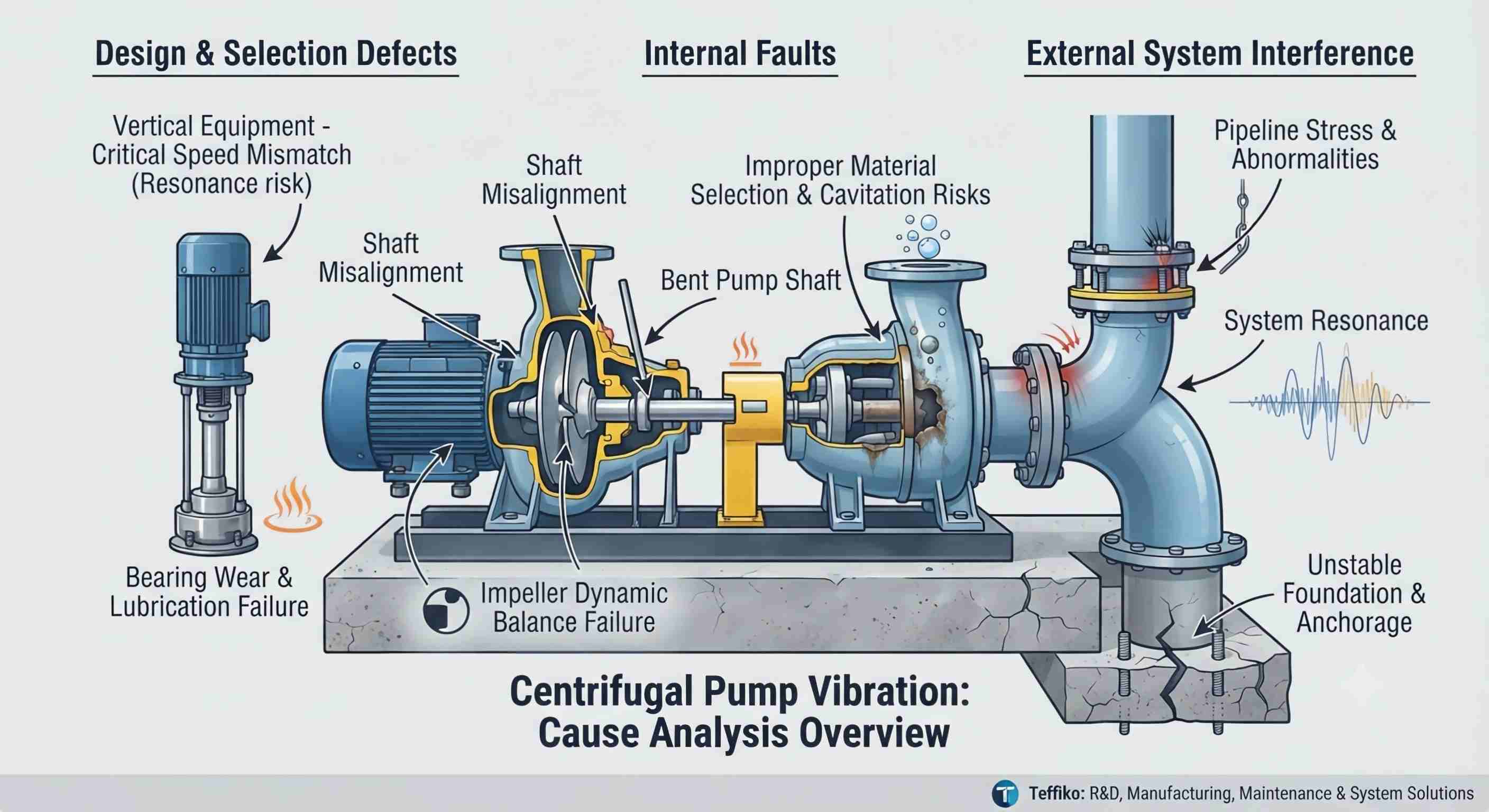

원심 펌프산업용 유체 운송에 필수적이며 ANSI/HI 9.6.4에 따라 약간의 진동은 정상입니다. 그러나 과도한 진동은 심각한 마모와 비용 증가를 초래합니다. 진동은 단지 증상일 뿐이므로 일반적으로 설계/선택 결함, 내부 결함, 외부 시스템 간섭이라는 세 가지 범주가 중복되어 발생합니다. 이 문서에서는 이러한 핵심 원인을 분석하여 장비 검사 및 유지 관리를 안내합니다.
이러한 결함은 현장 발생률이 낮지만 주로 부적절한 설계, 제조, 재료 선택 및 모델 선택으로 인해 우선 조사가 필요한 근본 원인 장비 문제입니다.
임계속도란 장비 고유의 공진에 대응하는 이론적인 회전속도를 말합니다. 수평형 원심 펌프는 공진을 방지하기 위해 정격 속도보다 높은 임계 속도로 납품 전에 최적으로 설계되었습니다. 그러나 수직형 터빈 펌프 및 기타 수직형 장비는 설계 단계에서 임계 속도를 확인하지 않으면 작동 중에 공진이 발생하기 쉽습니다. 또한 다중 펌프 장치의 파이프라인 지지대 누락 및 무질서한 작동 조건은 시스템의 고유 주파수를 변경하고 진동을 유발하게 되는데, 이는 작동 속도를 조정하거나 장비 구조를 재구성하여 해결할 수 있습니다.
ISO 1940/1 표준에 따라 원심 펌프 임펠러는 6.3등급 동적 균형 정확도에 도달해야 합니다. 표준 이하의 공장 교정, 유지보수 후 절단, 장기간의 스케일링 및 부식, 이물질 부착은 저울 상태를 손상시킵니다. 고속 작동 시 발생하는 주기적인 원심력으로 인해 규칙적인 진동이 발생하므로 분해 및 전문적인 동적 밸런스 교정이 필요합니다. 일부 경우 불균형 모터 회전자 제조로 인해 진동이 발생할 수도 있으며, 이는 NEMA 전기 표준에 따라 검사할 수 있습니다.
펌프 본체와 임펠러 재료 및 운반 매체가 일치하지 않으면 침식과 부식이 발생하여 구성품 정확도가 손상되고 진동이 유발됩니다. 한편, 부적절한 장비 선택과 불충분한 순흡입수두(NPSH)는 심각한 캐비테이션을 초래합니다. 고압 영역에서 기포가 순간적으로 붕괴되면 강한 충격력이 발생하여 펌프 전체에 심한 진동이 발생합니다. 지속적인 캐비테이션은 임펠러를 마모시키고 결함을 악화시킵니다.
개별 구성요소의 공차는 산업 사양을 준수하지만 여러 부품을 조립한 후 공차가 누적되면 진동이 발생할 수 있습니다. 또한 새로 설치하거나 유지보수한 후 부드러운 발, 불균형 커플링, 느슨한 앵커 볼트 등의 일반적인 문제로 인해 장비 응력이 고르지 않게 되고 지속적인 진동이 발생합니다.
내부 결함은 가장 자주 발생하는 현장 진동 인센티브로, 안정적이고 반복 가능한 결함 특성을 지닌 펌프 및 모터 구성 요소의 이상으로 인해 발생하며 일상적인 유지 관리의 초점이 됩니다.
오프셋 커플링 조립, 작동 변위, 펌프 및 모터의 비표준 유지보수로 인해 샤프트 정렬 불량이 발생하고 작동 중 반경방향 충격력이 발생하고 진동이 발생합니다. 교정은 펌프 제조업체의 설계 표준을 엄격히 따라야 합니다. 또한, 장비의 과부하, 고온 변형, 외부 충격으로 인한 펌프 샤프트의 굽힘은 로터의 편심을 유발하고 진동 진폭을 크게 증폭시킵니다.
베어링은 로터 시스템의 핵심 지지 구성 요소입니다. 불충분하거나 성능이 저하되거나 일치하지 않는 윤활유 및 불순물 오염은 작동 마찰을 증가시키고 고주파 진동을 유발합니다. 한편, 장기간 베어링을 작동하면 피로 마모, 궤도 박리 및 과도한 간격이 발생합니다. 적시에 베어링을 교체하지 않으면 진동이 지속적으로 악화되고 심지어 베어링 잠김 및 장비 가동 중단이 발생할 수도 있습니다.
잘못된 모터 배선으로 인해 발생하는 펌프 역회전은 유압 상태를 방해하고 진동을 유발합니다. 부분적 또는 전체 임펠러 막힘으로 인해 매체 전달이 원활하지 않게 되고 진동 및 전류 변동과 함께 비정상적인 부하가 발생합니다. 펌프 샤프트 변형은 베어링과 밸브 시트에 고르지 않은 응력을 발생시켜 장기적으로 숨겨진 진동 위험을 형성합니다.
현장 운영 및 유지보수 데이터에 따르면 대부분의 원심 펌프 진동은 외부 시스템 문제에서 비롯되며, 이는 고도로 은폐되고 고유한 장비 결함으로 쉽게 오인될 수 있습니다.
강제 파이프라인 도킹으로 인해 생성된 인장 및 압출 응력은 펌프 인터페이스에 작용하여 펌프 변형 및 샤프트 오프셋을 유발합니다. 파이프라인 지지대 누락, 헐거운 행거, 무리한 배치로 인해 파이프라인이 흔들리고 펌프에 전달된 진동으로 인해 장치 전체가 진동하게 됩니다. 한편, 물이 채워진 파이프라인의 자중 증가로 인해 추가적인 응력이 쉽게 발생하고 지속적인 진동이 발생합니다.
느슨한 앵커 볼트, 갈라진 기초 콘크리트, 고르지 못한 기초 레벨링 및 비표준 그라우팅은 연약한 발 결함을 유발하여 고르지 못한 지지 응력과 펌프 작동 흔들림을 초래합니다. 더욱이 진동은 기초의 손상을 지속적으로 악화시키는 악순환을 형성하는데, 이는 신규 설치 장비나 유지보수 후 장비에서 자주 발생합니다.
전체 펌프 및 파이프라인 시스템에는 고유 주파수가 있습니다. 공진은 펌프 작동 진동 주파수가 시스템 고유 주파수와 겹칠 때 발생하며, 약간의 진동을 증폭시키고 구성 요소 피로 손상을 유발하며 전체 진동을 심각하게 만듭니다. 파이프라인 구조를 최적화하고 시스템 레이아웃을 조정하면 이 문제를 피할 수 있습니다.
요약하자면,원심 펌프진동은 설계 및 선택, 내부 구성 요소 및 외부 시스템 요인의 중첩으로 인해 발생하며 그 중 파이프라인 응력 및 비표준 기초 설치는 일반적인 현장 인센티브입니다. 약간의 진동은 정상적인 현상이지만 과도한 진동은 장비 수명과 생산 안전을 위협합니다.
표준화된 선택 및 설치, 정기적인 유지 관리, 최적화된 파이프라인 레이아웃 및 공진 방지를 통해 효과적인 진동 제어와 안정적이고 효율적인 펌프 작동을 실현할 수 있습니다.
