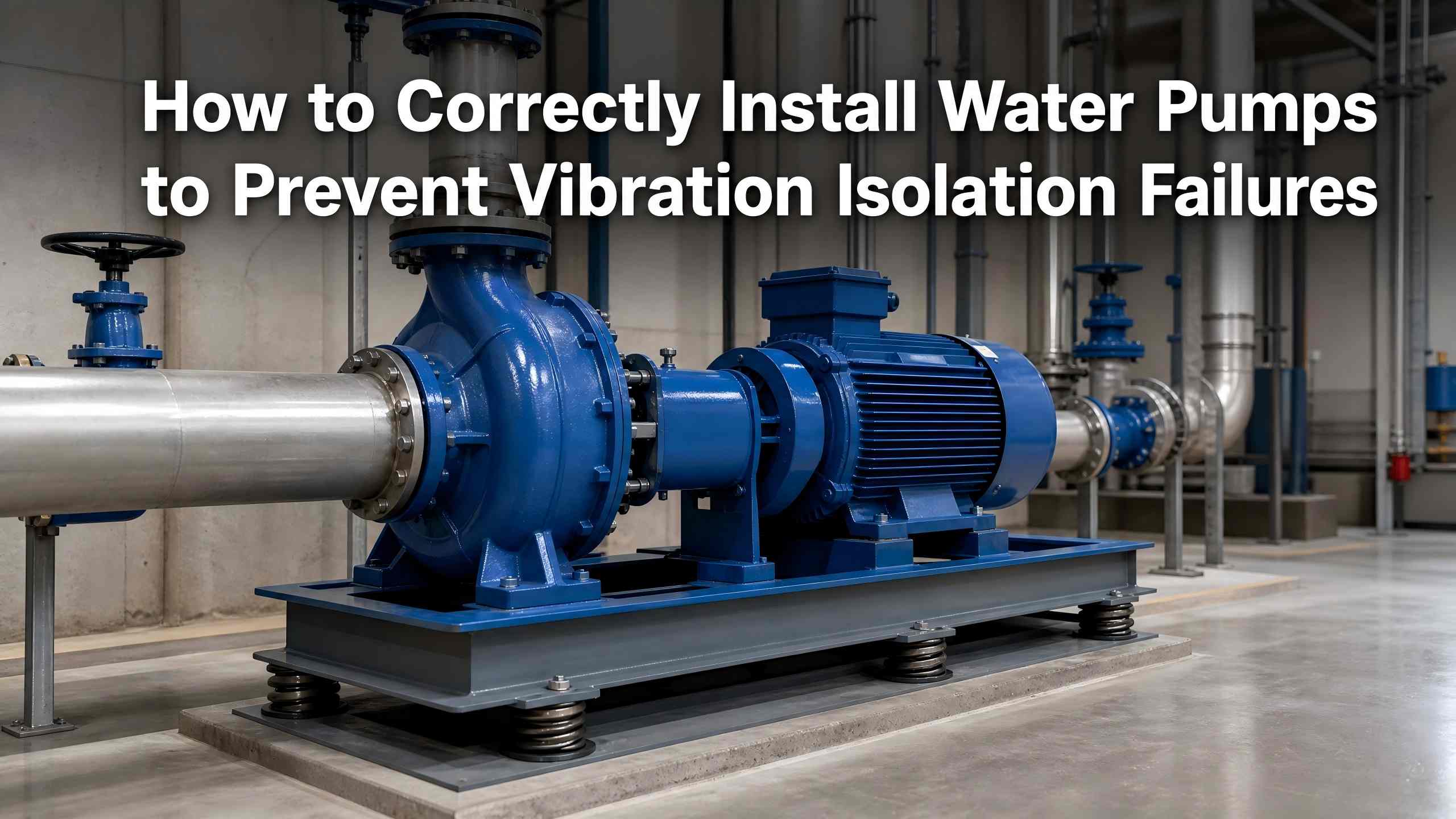

워터펌프진동, 소음, 파이프라인 흔들림 및 건물 공진은 주로 표준 이하의 설치 및 방진 실패로 인해 발생합니다. 진동 차단은 선택적 소음 감소 단계가 아닌 핵심 설치 프로세스입니다. 표준 설치는 펌프, 파이프라인 및 건물 구조 사이의 진동 전달을 효과적으로 차단하여 파이프라인 균열 및 구조적 공진을 방지하고 펌프 수명을 연장하며 안정적인 급수 시스템 작동을 보장합니다.
이 문서에서는 대부분의 원심 펌프 및 순환 펌프에 적용할 수 있는 기초 구성, 진동 격리 구성 요소 레이아웃, 파이프라인 처리 및 수용을 다루는 표준화된 워터 펌프 진동 격리 설치 사례를 요약합니다.
작동의 기계적 진동물 펌프불가피하다. 대부분의 격리 실패는 다음과 같은 5가지 일반적인 설치 오류로 인해 발생합니다.
- 견고한 연결: 완전히 고정된 펌프 베이스, 기초 및 파이프라인은 진동 완충 공간을 제거하고 전반적인 공진을 유발합니다.
- 표준화되지 않은 절연체 설치: 비대칭 레이아웃과 불균일한 압축 변형으로 인해 국부적인 하드 접촉이 발생하고 절연 성능이 저하됩니다.
- 파이프라인 인장 응력: 견고한 파이프라인 연결이 펌프 장치를 당기고 작동 진동을 증폭시켜 2차 공진을 유발합니다.
- 취약한 기초 구성: 저중량, 고르지 않거나 불안정한 기초로 인해 중심 오프셋 및 지속적인 흔들림이 발생합니다.
- 비정상적인 절연체 사용: 혼합된 패드 사양, 과도한 층 또는 부식성 접촉으로 인해 조기 구성 요소 오류가 발생합니다.
적격한 진동 차단은 유연한 차단을 통해 펌프 장치가 균일한 구성 요소 응력으로 탄력적으로 정지된 상태에서 작동할 수 있도록 해줍니다.
효과적인 진동 차단의 전제는 자격을 갖춘 기초입니다.
크기와 무게:펌프 단위 중량의 1~2배에 해당하는 콘크리트 관성 기초 또는 강철 베이스를 채택합니다. 베이스는 각 측면에 최소 100mm의 여유를 두고 펌프 풋을 완전히 덮습니다. 바닥 장착형 펌프는 구조적 진동 피드백을 줄이기 위해 더 두껍고 무거운 기초가 필요합니다.
평탄도 및 강도:기초 콘크리트 강도는 C25 이상에 도달해야 합니다. 2차 그라우팅 콘크리트는 기초 콘크리트보다 더 강해야 합니다. 아이솔레이터가 물에 잠기지 않도록 보호하기 위해 배수 경사면을 확보하여 평평하고 균열이 없는 표면을 확보하십시오.
앵커 볼트 규칙:풀림과 기울어짐을 방지하기 위해 스프링 와셔를 사용하여 볼트를 수직으로 삽입합니다. 고주파 진동을 방지하기 위해 고정 중에 펌프 장치를 강제로 비틀지 마십시오.
표준 절연체 레이아웃은 진동 절연 효율성을 직접적으로 결정합니다.
일반 레이아웃:펌프 중심축을 따라 모든 절연체를 대칭으로 배열하십시오. 4포인트 레이아웃은 시계 방향 또는 시계 반대 방향으로 균일한 배치를 채택합니다. 6점 지지의 경우 베이스 모서리에 패드 4개, 긴 측면에 패드 2개를 설치하여 일관된 압축 변형을 보장합니다. 아이솔레이터 모서리는 관성 블록 범위를 초과해서는 안 됩니다.
수평 펌프 설치:고무 패드나 댐핑 스프링 아이솔레이터를 사용하십시오. 본딩이나 견고한 고정이 필요하지 않습니다. 자중 압축은 안정적이고 유연한 버퍼링을 제공합니다.
수직 펌프 설치:고정식 고무 아이솔레이터에 스프링 와셔 볼트로 고정된 강철 베이스를 장착한 다음 바닥에 고정하여 수직 흔들림을 방지합니다.
다층 패드 어셈블리:단일 레이어 절연이 충분하지 않은 경우 최대 5개 레이어. 엇갈린 층과 접착 본딩이 있는 ≥4mm 아연 도금 강판(측면당 10mm 특대)으로 분리된 동일한 패드를 사용하십시오.
검사 및 보호:설치하기 전에 구성 요소 모양과 압축 제한을 확인하십시오. 고무 노화를 방지하려면 절연체를 산, 알칼리 및 유기 용제로부터 멀리 두십시오.
견고한 파이프라인 연결은 잔류 진동의 주요 원인입니다.
견고한 진동 전달을 차단하려면 펌프 입구 및 출구에 고무 유연한 조인트를 설치하십시오.
파이프라인 지지대와 행거에 방진 개스킷을 추가하고 벽을 관통하는 틈을 암면으로 밀봉하여 구조적 전도를 차단합니다.
인장 응력 변형 절연체를 방지하기 위해 강제 맞대기 접합 없이 자연스럽게 파이프라인을 정렬합니다.
공식 작동 전에 격리 성능을 확인하십시오.
- 육안 점검: 아이솔레이터 오프셋, 변형 또는 부식이 없습니다. 단위 수준이 자격을 갖추었습니다.
- 수동 점검: 눈에 띄게 장치가 흔들리거나 볼트가 느슨해지지 않습니다.
- 무부하 테스트 : 비정상적인 진동이나 소음 없이 3~5분간 안정적으로 작동합니다.
- 부하 테스트: 작동 압력 하에서 파이프라인이 흔들리거나 건물 공진이 발생하지 않습니다.
- 고르지 못한 응력과 공진을 유발하는 비대칭 절연체 배치
- 불안정한 작동으로 이어지는 저중량 기초
- 파이프라인의 유연한 조인트가 없어 2차 진동이 발생함
- 장치 오프셋을 유발하는 고정되지 않은 앵커 볼트
- 버퍼링을 무효화하는 수평 펌프 아이솔레이터의 견고한 고정
- 비표준 다층 패드 조립으로 절연 효과 감소
- 부식성 접촉으로 인해 조기 고무 노화가 발생함
효과적인 펌프 진동 차단은 표준화되고 유연한 설치에 달려 있습니다. 대칭형 아이솔레이터 레이아웃, 안정적인 기초 구성 및 스트레스 없는 파이프라인 연결 규칙을 따르십시오. 표준 작동은 진동 및 공진 문제를 제거하고 장기적인 펌프 안정성을 보장하며 일일 유지 관리 비용을 줄입니다.
-
