운영하거나 디자인하는 경우원심 펌프시스템에서 NPSH(Net Positive Suction Head)는 피할 수 없는 용어입니다. 이는 단순한 물리적 매개변수가 아니라 펌프가 수십 년 동안 원활하게 작동할지 아니면 캐비테이션으로 인해 단 몇 달 만에 폐기될지 여부를 결정하는 중요한 구분선입니다.

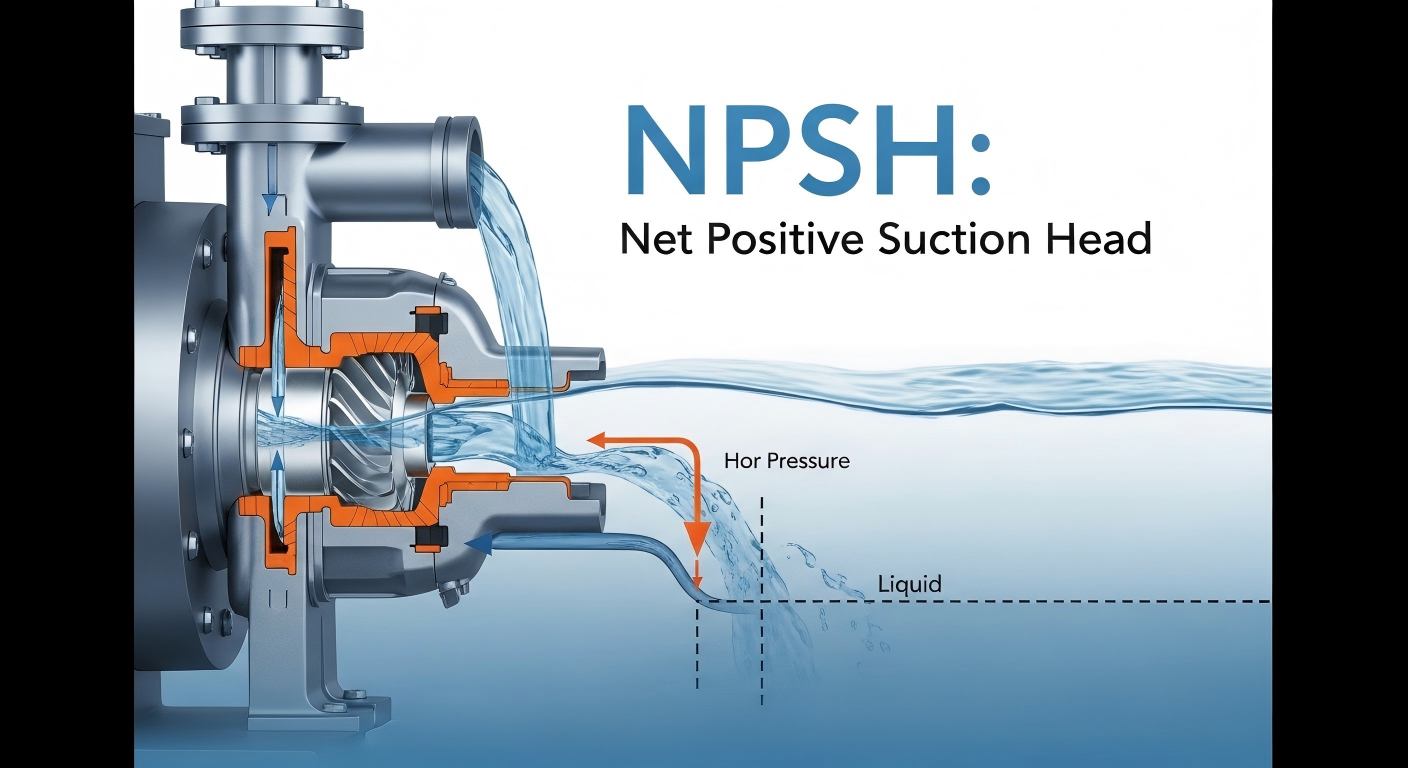

NPSH는 원심펌프 입구에서 액체가 실제로 보유하고 있는 유효 과잉 압력 에너지를 의미합니다. 핵심 기능은 흐름 저항을 극복하고 액체 기화를 방지하는 것이며 일반적으로 수주 미터(m) 또는 액체 기둥 피트(ft)로 측정됩니다.
원심 펌프가 작동 중일 때 유체의 고속 흐름으로 인해 임펠러 입구에 저압 영역이 형성됩니다. 여기의 압력이 액체의 포화 증기압 이하로 떨어지면 액체가 순간적으로 증발하여 많은 수의 증기 기포가 생성됩니다. 기포가 유체와 함께 임펠러의 고압 영역으로 흐르면서 급속히 붕괴되고 파열됩니다. 이 현상은 원심 펌프의 가장 파괴적인 고장 모드인 캐비테이션으로 알려져 있습니다. NPSH의 존재는 압력 최종선을 유지하고 캐비테이션 발생을 방지하는 것입니다.
이 두 개념을 혼동하는 것은 엔지니어링 사이트와 Google 검색에서 잘못된 선택이 발생하는 가장 큰 원인입니다. 펌프 안전을 보장하려면 이들 관계를 명확하게 이해해야 합니다.
시스템이 실제로 얼마나 많은 에너지를 제공할 수 있습니까?
NPSHA는 전적으로 귀하의 설치 조건에 따라 결정되며 펌프 브랜드와는 아무런 관련이 없습니다. 이는 다음 요소에 따라 달라집니다.
펌프 자체는 얼마나 많은 에너지를 소비합니까?
NPSHR은 제조업체가 엄격한 테스트를 통해 결정하고 펌프 성능 곡선에 표시하는 펌프 고유의 특성입니다. 이는 펌프 입구에서 임펠러 내부의 최소 압력 지점까지 액체가 흐르는 데 필요한 에너지 소비를 나타냅니다.

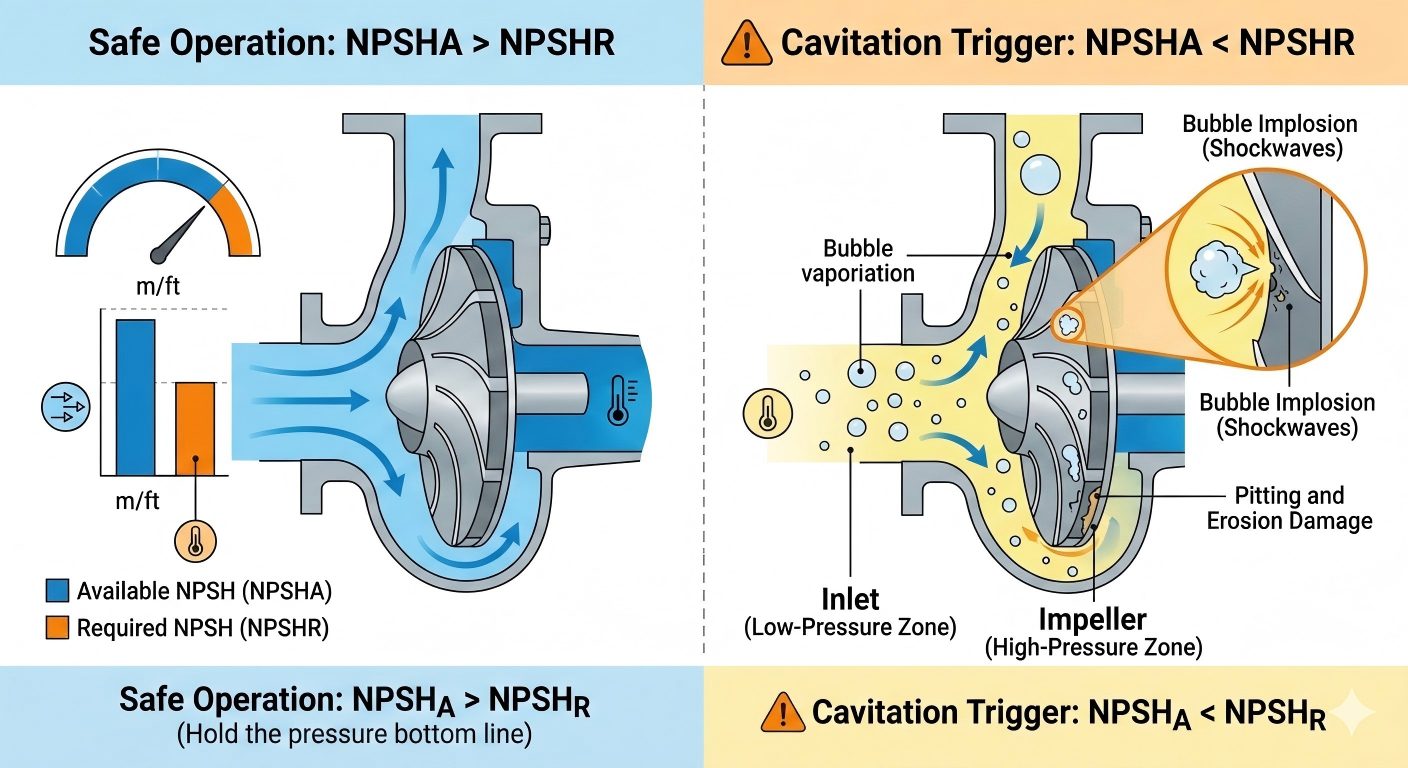

NPSHa < NPSHR인 경우, 펌프 입구 압력이 액체 증기압보다 낮아지고 캐비테이션이 단계적으로 발생하여 궁극적으로 되돌릴 수 없는 장비 손상을 초래합니다.
| 위험 유형 | 특정 발현 | 영향 범위 |
|---|---|---|
| 부품 손상 | 임펠러 및 펌프 케이싱의 구멍 및 구멍, 금속 피로 및 천공, 구조적 강도 감소 | 핵심 유량 구성 요소로 인해 펌프 서비스 수명이 직접적으로 단축됩니다. |
| 성능 저하 | 유량 및 양정의 급격한 감소, 유압 효율의 급격한 감소, 에너지 소비의 비정상적 증가 | 펌핑 시스템의 전반적인 효율성, 프로세스 요구 사항 충족 실패 |
| 비정상적인 소음 및 진동 | 펌프 본체에서 심한 진동과 함께 "자갈 구르기" 또는 "대리석 충격"과 같은 특유의 비정상적인 소음이 발생합니다. | 베어링, 커플링, 씰과 같은 보조 구성품으로 인해 2차 고장이 발생합니다. |
| 봉인 실패 | 진동 및 온도 변동이 증가하면 기계적 씰(예: RS60A 단일 스프링 엘라스토머 벨로우즈 씰)의 서비스 수명이 급격히 감소합니다. | 샤프트 씰 누출, 중간 정도 유출, 잠재적인 안전 위험 증가 |
| 심각한 종료 | 국부적인 과열로 인해 액체가 순간적으로 기화되어 궁극적으로 펌프 고착 및 모터 소진으로 이어집니다. | 전체 장비의 폐기, 생산 중단 시간 및 경제적 손실 |
현장 작업 조건에서는 시스템 최적화를 통해 NPSHa를 조정할 수 있습니다. 핵심 최적화 방향은 다음과 같으며 실제 시나리오에 따라 구현될 수 있습니다.
순흡입수두(NPSH)란 무엇입니까? 이는 효율적인 운영과 치명적인 실패 사이의 구분선입니다.
조치를 취하려면 "돌을 펌핑하는" 소리가 들릴 때까지 기다리지 마십시오.테피코표준을 충족할 뿐만 아니라 기대치를 뛰어넘는 유연한 솔루션을 제공하기 위해 최선을 다하고 있습니다. 정확한 작업 조건 분석부터 우수한 펌프 제조에 이르기까지 NPSH의 궁극적인 추구를 모든 장비에 통합하여 시스템이 조용하고 캐비테이션 문제 없이 효율적으로 작동하도록 보장합니다.
