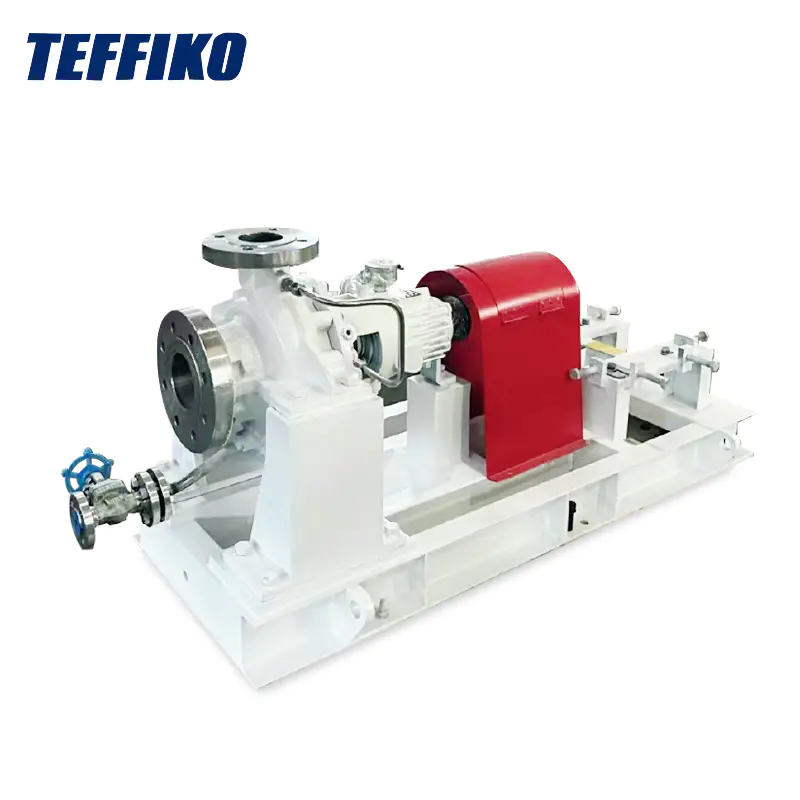

API OH2 Overhung 타입 수평 원심 펌프는 Teffiko가 설계하고 개발 한 새로운 일련의 제품입니다. 수평, 단일 단계, 단일 - 흡입 및 방사형 부분 볼 루트 구조가 특징입니다. 질산, 황산, 염산 및 인산과 같은 무기 및 유기산과 같은 고온 또는 중성 또는 부식성 특성으로 다양한 액체를 운반 할 수 있습니다. 주로 정제 산업, 석유 화학 산업, 석탄 가공 산업, 종이 및 펄프 산업, 설탕 산업, 난방 및 급수 산업 등에 사용됩니다.

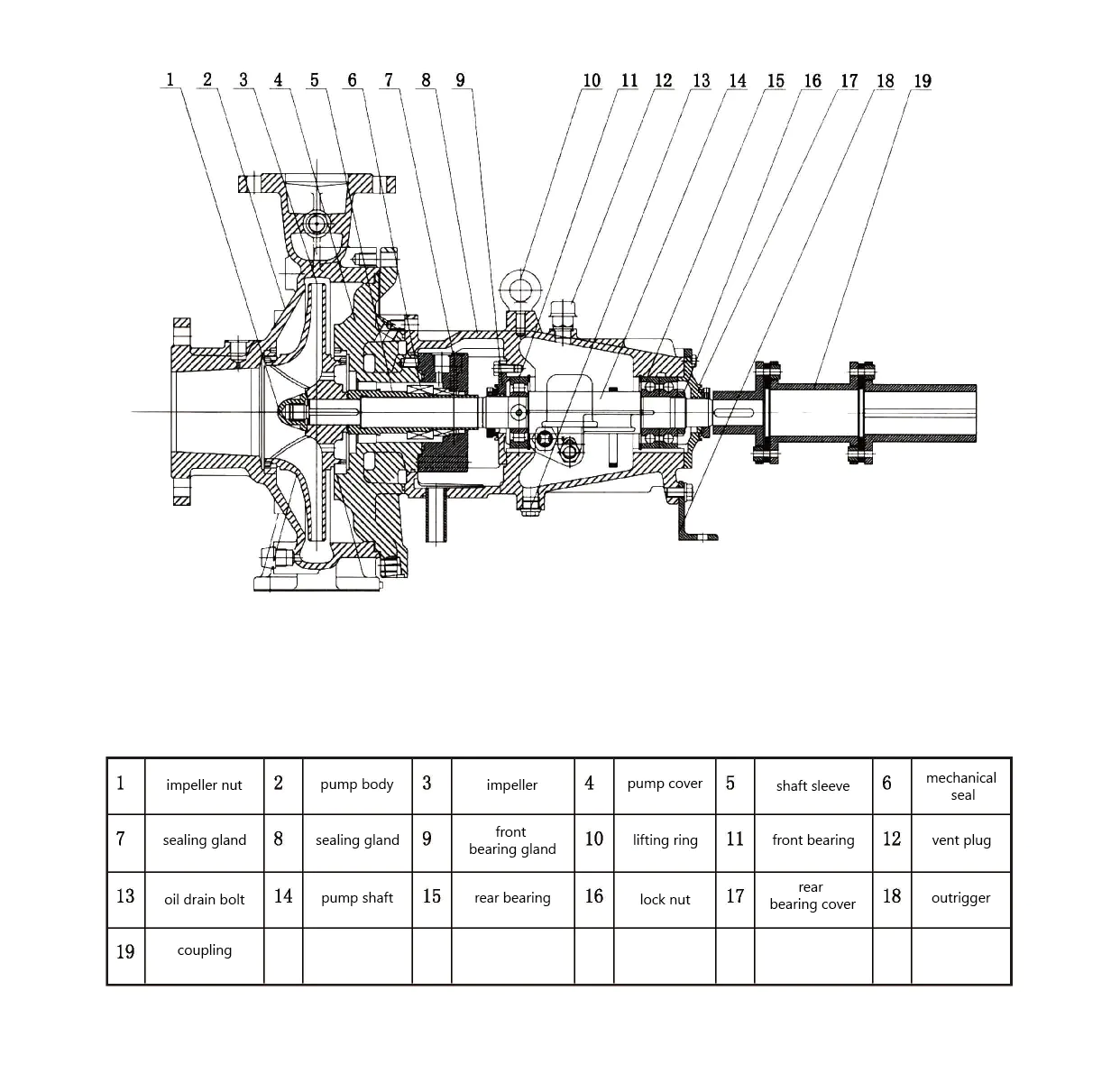

T2EP 다이어그램 원심 펌프
응용 프로그램 필드
● 석유 화학 산업
● 정유소 : 원유 증류, 촉매 크래킹 및 하이드로 - 정제 - 정제, 화학 공정 펌프는 원유, 중간 제품, 정제 된 오일 및 다양한 화학 물질을 전달하는 데 사용됩니다.
● 석유 화학 산업 : 에틸렌 및 프로필렌과 같은 기본 화학 원료의 생산과 중합체 생산 및 미세 화학 제품의 합성 에서이 펌프는 다양한 반응 원료, 중간체 및 생성물을 전달하기 위해 사용됩니다. 예를 들어, 벤젠, 톨루엔 및 자일 렌과 같은 유기 화합물을 운반합니다.
● 석탄 가공 산업 ： 석탄 - ~ 액체, 석탄 - 가스 및 석탄 및 석탄을 포함한 공정 에서이 펌프는 석탄 슬러리, 신지 가스 및 메탄올과 같은 매체를 운반 할 수 있습니다.
● 전력 산업
● 발전소 : 공정 펌프는 보일러 메이크를 운반하는 데 사용됩니다 - 물, 응축수 및 순환 냉각수. 또한 탈황 및 탈질 과정에서 산 - 기본 용액 및 슬러리를 전달하는 데 사용될 수 있습니다.
● 종이 및 펄프 산업
● 원자재 운송 : 펌프는 펄프를 전달하는 데 사용됩니다. 펄프는 펄프를 전달하는 데 사용됩니다. 펄프는 목재 칩, 대나무 칩 및 물과의 리드와 물이 펄프 워크샵에서 요리 또는 펄프 핑 장비에 이르기까지 펄프를 전달하는 데 사용됩니다.
● 펄프 운송 : 펌프는 펄프 탱크에서 종이 기계의 헤드 박스에 이르기까지 펄프 및 스크리닝 공정을 통과 한 자격을 갖춘 펄프를 운반하는 데 사용됩니다. 이것은 종이 형성 및 균일 한 펄프 양 및 두께 동안 펄프의 안정적인 공급을 보장합니다.
운영 조건
● 유량 : 3-2600 m³/h
● 머리 : 4-250m
● 압력 : 최대 5.0 MPa
● 온도 : -20 ° C -450 ° C
● 회전 속도 : 2950 rpm/min, 1450 rpm/min
성능 매개 변수 다이어그램
| 모델 | Mpeller | 펌프의 정격 속도 n = 2900r/min | 펌프의 정격 속도 n = 1450r/min | ||||||||||
| qm³/h | H (M) | N% | npshm | y = 1.00 | qm³/h | H (M) | N% | npshm | y = 1.00 | ||||
| 모터 파워 및 모델 KW | 모터 파워 및 모드 | ||||||||||||
| KW | |||||||||||||
| 25-200 | A | 11.5 | 49 | 42 | 1.5 | 5.5 | Y132S1-2 | 5.8 | 12 | 36 | 0.6 | 1.1 | Y9OS-4 |
| B | 10.5 | 42 | 4 | Y112M-2 | 5.4 | 11 | |||||||
| C | 9 | 36 | 3 | Y100L-2 | 4.6 | 8.5 | |||||||
| D | 7.5 | 28 | 2.2 | Y90L-12 | 4 | 6.5 | |||||||
| E | 5.5 | 16 | 1.5 | Y90S-2 | 3 | 4 | |||||||
| 25-250 | A | 10.5 | 80 | 28 | 1.2 | 11 | Y160M1-2 | 7.5 | 18 | 23 | 1 | 2.2 | Y100L1-4 |
| B | 9.7 | 68 | 7.5 | Y132S2-2 | 7 | 16 | 2.2 | Y100L1-4 | |||||
| C | 9 | 50 | 5.5 | Y132S1-2 | 6.5 | 11.5 | 2.2 | Y100L1-4 | |||||
| D | 8.5 | 30 | 4 | Y112M-2 | 6 | 6.5 | 1.1 | Y90S-4 | |||||
| E | |||||||||||||
| 25-315 | A | 18.5 | 130 | 28 | 1.2 | 30 | Y200L1-2 | 9.5 | 32 | 25 | 0.7 | 5.5 | Y132S-4 |
| B | 17.5 | 115 | 30 | Y200L1-2 | 8.7 | 29 | 4.0 | Y112m-4 | |||||
| C | 16 | 100 | 22 | Y180M-2 | 7.5 | 25 | 3.0 | Y100L2-4 | |||||
| D | 14 | 90 | 18.5 | Y160L1-2 | 7 | 22 | 3.0 | Y100L2-4 | |||||
| E | 13 | 80 | 18.5 | T160L1-2 | 6.8 | 20 | 3.0 | Y100L2-4 | |||||
| F | 11.5 | 67 | 15 | Y160M2-2 | 6 | 16 | 2.2 | Y100L1-4 | |||||
| 40-160 | A | 2B | 33 | 62 | 3 | 5.5 | Y132S1-2 | 14 | 8 | 59 | 0.8 | 1.1 | Y90S-4 |
| B | 25.6 | 29 | 4 | Y112M-2 | 13 | 7 | |||||||
| C | 22 | 22 | 2.2 | Y90L-2 | 11 | 5.5 | |||||||
| D | 20 | 16 | 9.5 | 4.5 | |||||||||
| 40-200 | A | 29 | 53 | 58 | 2.2 | 11 | Y160M1-2 | 14.5 | 13 | 55 | 0.8 | 1.5 | Y90L-2 |
| B | 26 | 47 | 7.5 | Y132922 | 13 | 11.5 | 1.1 | Y90S-4 | |||||
| C | 22 | 39 | 5.5 | Y132S1-2 | 11.5 | 9 | |||||||
| D | 18 | 20 | 4 | Y112H-2 | 9.5 | 7 | 1.1 | Y90S-4 | |||||
| 40-250 | A | 32 | 78 | 53 | 2.5 | 18.5 | Y160L-2 | 16 | 19.5 | 49.5 | 0.8 | 3 | Y100L24 |
| B | 30 | 72 | 15 | Y160M2-2 | 15 | 18 | 2.2 | Y100L1-4 | |||||
| C | 24 | 60 | 11 | Y160M12 | 12.5 | 14 | 1.5 | Y90L.4 | |||||
| D | 21 | 47 | 7.5 | Y132S2-2 | 10.5 | 1 | 1.1 | Y908-4 | |||||
| 40-315 | A | 42 | 115 | 46 | 1.3 | 37 | Y200L2-2 | 21 | 29 | 42 | 0.5 | 5.5 | Y132S 4 |
| B | 40 | 107 | 30 | Y200L1-2 | 20 | 26.5 | |||||||
| C | 34 | 81 | 22 | Y180M-2 | 17.5 | 20 | 4 | Y112m-4 | |||||
| D | 25 | 61 | 15 | Y160NM2-2 | 15 | 15 | 3 | Y100L2-4 | |||||
| 50-160 | A | 50 | 34 | 71 | 2.1 | 11 | T160M1-2 | 25 | 8.4 | 69 | 0.B | 1.5 | Y90L-4 |
| B | 45 | 29 | 7.5 | Y132S2-2 | 22.5 | 7 | |||||||
| C | 38 | 22 | 5.5 | Y132S1-2 | 19 | 5.5 | 1.1 | Y90S-4 | |||||
| D | 31 | 17 | 3 | Y100L-2 | 16.5 | 4 | |||||||
| 50-200 | A | 62 | 52 | 68 | 2.6 | 18.5 | Y160L-2 | 31 | 13 | 65.5 | 0.7 | 3 | Y100L2-4 |
| B | 56 | 46 | 15 | Y160N2-2 | 28.5 | 11.5 | 2.2 | Y100L1-4 | |||||
| C | 49 | 37 | 11 | Y160N1-2 | 25 | 1.5 | Y90L-4 | ||||||
| D | 43 | 28 | 7.5 | Y13292-2 | 22 | 7 | 1.1 | Y903-4 | |||||
| 50-250 | A | 70 | 82 | 65 | 2.4 | 30 | Y200L1-2 | 35 | 20 | 62.5 | 0.7 | 4 | Y112m-4 |
| B | 33 | 18.5 | |||||||||||
| C | 60 | 60 | 22 | T180m-2 | 30 | 15 | 3 | Y100L2-4 | |||||
| D | 50 | 45 | 15 | Y160M2-2 | 26 | 11 | 2.2 | Y100L1-4 | |||||
| 50-315 | A | 87 | 115 | 56 | 2.1 | 55 | T250H-2 | 44 | 28 | 53 | 0.5 | 11 | Y160M-4 |
| B | 80 | 100 | 45 | Y223M-2 | 40 | 24 | 7.5 | Y132M-4 | |||||
| C | 70 | 78 | 30 | Y2001.12 | 35 | 19 | 5.5 | Y132S 4 | |||||
| D | 57 | 57 | 22 | Y180H 2 | 30 | 14 | 3 | Y100L24 | |||||
| 50-400 | A | 82 | 194 | 48 | 2 | 110 | 7315S-2 | 41 | 48 | 45 | 0.5 | 15 | Y160L-4 |
| B | 7b | 175 | 90 | T28OH 2 | 39 | 43 | |||||||
| C | 70 | 140 | 75 | Y280S-2 | 35 | 34 | 11 | Y160M-4 | |||||
| D | 60 | 102 | 45 | Y223M-2 | 30 | 25 | 7.5 | Y132M-4 | |||||
