원심 펌프 기하학적 흡입 양력 Hg 계산: 공식, 절차, 사례 및 함정 방지 가이드

a의 기하학적 흡입 양정 Hg 계산원심 펌프펌프 설치 설계의 핵심 절차입니다. 캐비테이션 발생 여부, 펌프가 안정적으로 물을 끌어올릴 수 있는지, 오랫동안 효율적으로 작동할 수 있는지 등을 직접 판단합니다. 불충분한 물 출력, 큰 소음 및 진동, 임펠러 손상, 빈번한 장비 고장과 같은 많은 결함은 본질적으로 기하학적 흡입 양정 Hg의 잘못된 계산 또는 과도한 설치 높이에서 비롯됩니다.

I. 무엇입니까원심 펌프기하학적 흡입 리프트 Hg?

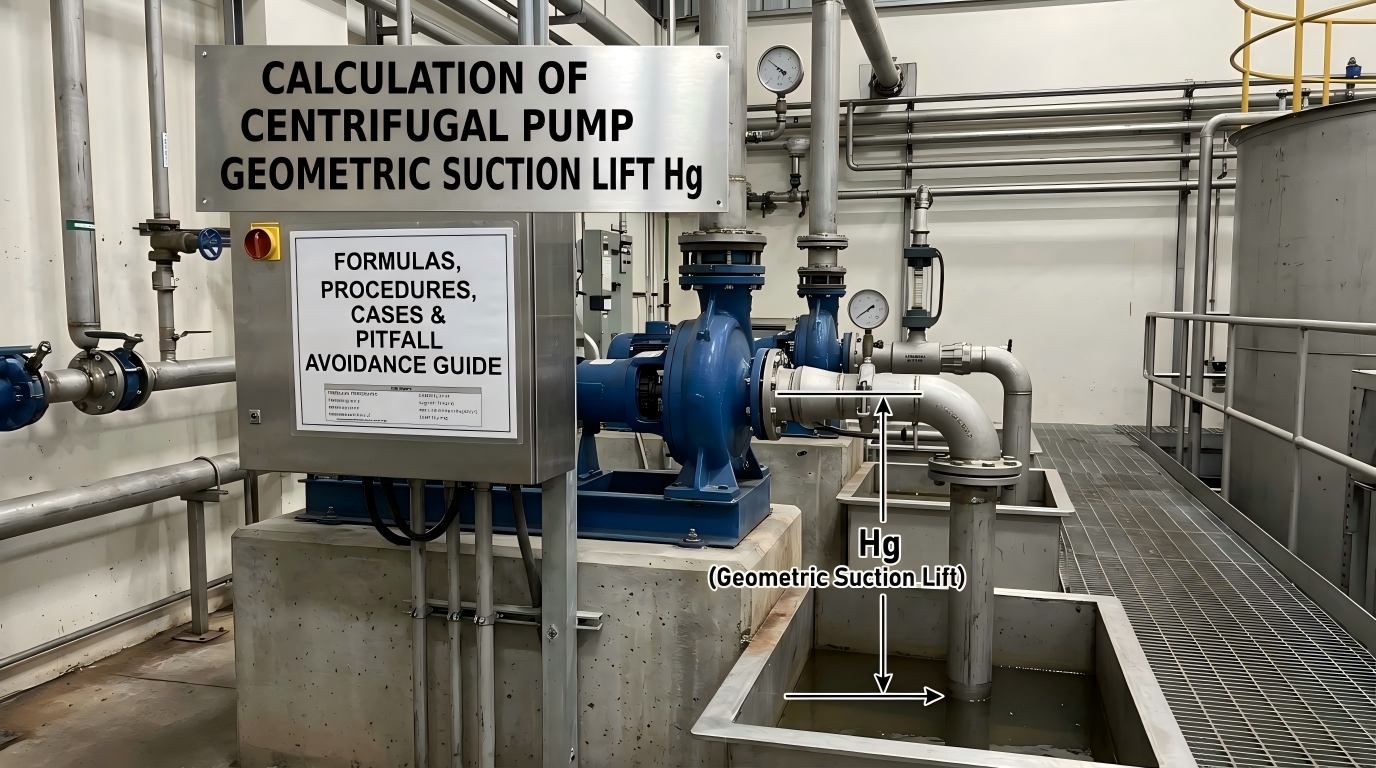

원심 펌프의 기하학적 흡입 양정 Hg는 펌프 임펠러의 중심선과 흡입 탱크의 액체 표면 사이의 수직 높이 차이를 의미하며 미터(m) 단위로 측정됩니다. 펌프의 액흡입능력을 판단하고 캐비테이션을 방지하는 핵심 제어변수 역할을 합니다.

일반 산업 설치 판단 기준:

• Hg ≥ 0: 펌프가 액체 표면 위에 설치됩니다. 이는 산업 현장에서 가장 널리 채택되는 설치 방법인 흡입 리프트 설치로 알려져 있습니다.
• Hg < 0: 펌프가 액체 표면 아래에 설치됩니다(만액 흡입 설치라고 함). 이는 공기 흡입 위험을 제거하고 최적의 캐비테이션 방지 안정성을 제공합니다.
• 과도한 Hg: 실제 설치 높이가 계산된 허용 값을 초과하면 캐비테이션, 흐름 중단, 불안정한 물 출력, 임펠러 손상 및 기타 결함이 필연적으로 발생합니다.

즉, Hg를 임의로 설치치수로 설정할 수는 없습니다. 이는 정밀한 계산과 작동조건 보정을 통해 도출되어야 하며, 안전하고 장기적이며 안정적인 펌프 작동을 위한 필수 지표로 작용합니다.

II. 핵심 기본 개념: 허용 흡입 양정 Hs 및 순 포지티브 흡입 수두 Δh

펌프 Hg 계산은 펌프 제조업체가 측정한 두 가지 주요 매개변수에 의존하며, 이는 초보자에게 가장 혼란스러운 개념이기도 합니다.

1. 허용 흡입 양정 Hs

허용 흡입 양정 Hs는 펌프 입구 압력 p₁의 최대 허용 진공도를 말하며 원심 펌프의 액체 흡입 용량을 직접적으로 반영합니다.

주요 규칙: Hs 값은 이론적 계산에서 얻어지지 않습니다. 이는 펌프 제조업체에 의해 실험적으로 측정되었으며 엔지니어링 담당자가 참조할 수 있도록 펌프 카탈로그 및 명판에 나열되어 있습니다.

제조업체가 지정한 표준 테스트 조건: 표준 Hs 값은 표준 대기압 1.013×10⁵ Pa에서 20°C의 깨끗한 물에 대해 보정됩니다. 현장 고도, 수온 또는 운반 매체가 변경되면 작업 조건 변환을 수행해야 합니다. 카탈로그 매개변수를 직접 적용하면 심각한 계산 오류가 발생합니다.

2. 순 포지티브 흡입 수두 Δh(NPSHr)

요구 순흡입양정 NPSHr이라고도 불리는 순흡입양정 Δh는 오일펌프나 고정밀 산업용 펌프의 설치높이를 계산하는데 주로 사용됩니다. 펌프의 흡입 허용 진공도, 즉 펌프의 최대 허용 설치 높이를 미터 단위로 나타냅니다.

Hs 매개변수와 일치하는 카탈로그에 나열된 NPSHr은 20°C의 깨끗한 물을 매체로 사용하여 테스트되었습니다. 오일, 약품, 기타 특수 매체 이송 시에는 별도의 수정이 필요합니다.

현장 엔지니어링 사용을 위한 단순화된 흡입 양정 추정 공식:

흡입 양력 = 표준 대기압 수주(10.33m) − 필수 NPSHr Δh − 안전 여유(0.5m)

표준 대기압은 10.33미터의 진공 파이프라인 높이를 지원할 수 있습니다. 0.5미터 안전 여유는 변동하는 작업 조건으로 인해 발생하는 순간적인 캐비테이션을 방지하기 위해 널리 채택되는 업계 표준입니다.

III. 원심 펌프 기하학적 흡입 양력 Hg에 대한 완전한 계산 공식 세트

현장 엔지니어링을 위해 장비 종류 및 계산 시나리오에 따라 공식을 정밀 계산식과 간편 추정식으로 나누어 모든 정수 펌프, 오일 펌프, 케미컬 펌프에 적용 가능합니다.

1. 일반적인 정밀계산식

Hg = (Pa − Pv) / ρg − NPSHr − hw

이 공식은 대부분의 원심 펌프의 정확한 계산에 적용되며 설계 기관 및 건설 팀이 선호하는 공식입니다.

2. 허용흡입양정에 따른 공통식

Hg = Hs1 - hw

Hs1은 실제 작업 조건에 맞게 수정된 허용 흡입 양정을 나타냅니다. hw는 흡입 파이프라인의 총 수두 손실을 나타냅니다. 이 공식은 속도 수두를 무시할 수 있을 때 직접 적용할 수 있습니다.

3. 빠른 흡입 양정 추정 공식

Hg = 10.33 - Δh - 0.5

시간 효율성을 위한 신속한 현장 검증, 장비 점검 및 사전 계획 설계에 적합합니다.

매개변수 정의:

• Hg: 원심 펌프의 허용 기하학적 흡입 양정(m). 장비의 실제 설치 높이는 이 값보다 낮아야 합니다.
• Pa: 국지적 현장 대기압(Pa); 표준 작업 조건 값은 101325 Pa(10.33m 수주)입니다.
• Pv: 현재 온도에서 운반 매체의 증기압(Pa). 수온이 높을수록 증기압이 높아지고 허용 Hg가 낮아집니다.
• ρ: 운반된 매체의 밀도(kg/m3); 깨끗한 물의 기본값은 1000kg/m3입니다.
• g: 중력 가속도, 9.81m/s²로 고정.
• NPSHr/Δh: 펌프의 필수 순 흡입 수두(m), 펌프 제조업체 카탈로그의 고유 매개변수입니다.
• hw: 마찰 손실, 엘보우, 밸브 및 스트레이너의 손실을 포함한 흡입 파이프라인의 총 수두 손실(m)입니다.
• Hs, Hs1: 카탈로그 원본 허용 흡입 양정 및 작업 조건을 수정한 허용 흡입 양정(m).

IV. 비표준 작업 조건에서 Hs 매개변수의 변환 방법

제조업체가 제공한 카탈로그 Hs 값은 표준 대기압 하에서 20°C의 깨끗한 물에만 적용됩니다. 현장 작업 조건이 다를 경우 변환이 필수이며, 이는 엔지니어링 인력의 90%가 실수를 하는 링크입니다.

1. 다양한 작업 조건(고도 및 수온 변화)으로 깨끗한 물을 운반합니다.

Hs1 = Hs + Ha − 10.33 − Hv + 0.24

• Ha : 국지적 대기압을 등가수주 높이로 환산한 것(m)
• Hv : 실제 온도에서 액체의 포화 증기압을 등가 수주 높이(m)로 환산한 것
• 10.33: 표준 대기압 수주 높이
• 0.24: 20°C 정수의 증기압 수주 높이

2. 오일, 화학 물질 및 기타 특수 액체 운반

2단계 변환이 필요합니다:

1단계: 위의 깨끗한 물 공식으로 카탈로그 Hs 값을 수정하여 Hs1을 구합니다.

2단계: 특수 매체의 밀도, 점도 및 기화 특성을 기반으로 Hs1에 대한 2차 보정을 수행하여 매체와 일치하는 등가 허용 흡입 양정을 얻은 다음, 그 결과를 Hg 계산 공식에 대체하여 계산 편차로 인한 장비 결함을 방지합니다.

V. 다양한 시나리오에 대한 실제 계산 사례

사례 1: NPSHr을 통한 단순화된 흡입 양정 추정

주어진 조건: 원심 펌프의 필수 NPSHr Δh = 4.0m, 매체는 표준 작업 조건에서 깨끗한 물입니다.

계산 과정:

흡입 양력 = 10.33 − 4.0 − 0.5 = 5.83m

결론: 이 펌프의 안전한 설치 높이는 5.83m보다 낮아야 합니다.

사례 2: 이중 작업 조건(상온수 및 고온수)에 대한 정확한 계산

주어진 조건: 카탈로그 허용 흡입 양정 Hs = 5.7 m, 총 흡입 파이프라인 저항 hw = 1.5 mH²O, 국부 대기압 = 9.81×10⁴ Pa, 속도 수두 무시. 20°C의 깨끗한 물과 80°C의 뜨거운 물에 대한 허용 기하학적 흡입 양정을 각각 계산합니다.

작업 조건 1: 20°C의 깨끗한 물 운반

국지적 대기압은 제조업체의 표준 테스트 조건에 가깝기 때문에 Hs 보정이 필요하지 않습니다.

Hg = Hs − hw = 5.7 − 1.5 = 4.2m

결론: 20°C의 깨끗한 물의 경우 안전한 작동을 위해 펌프 설치 높이가 4.2m를 넘지 않아야 합니다.

근무 조건 2: 80°C 온수 운반

고온수에서는 Hs 보정이 필수입니다. 조회 테이블 데이터: 80°C 물의 포화 증기압 = 47.4kPa, 해당 Hv = 4.83mH2O; 국지적 대기압 Ha ≒ 10 mH²O.

Hs1 = 5.7 + 10 − 10.33 − 4.83 + 0.24 = 0.78m

수정된 Hs1을 대체하여 설치 높이를 계산합니다.

Hg = Hs1 − hw = 0.78 − 1.5 = −0.72m

핵심 결론: 음의 Hg 값은 이러한 고온 작업 조건에서 흡입 리프트 설치가 금지됨을 의미합니다. 침수 흡입 설치가 필수입니다. 펌프 본체는 탱크의 액체 표면에서 최소 0.72m 아래에 있어야 합니다. 그렇지 않으면 심각한 캐비테이션과 흡입력 손실이 발생합니다.

6. 원심 펌프 기하학적 흡입 리프트 Hg에 영향을 미치는 핵심 요소

이러한 핵심 요소를 숙지하면 설치 계획을 신속하게 최적화하고 캐비테이션 결함의 근본 원인을 예방할 수 있습니다.

1. 고도: 고도가 높을수록 대기압이 낮아지고 Ha 값이 작아져 수정된 Hs1이 낮아지고 허용 Hg가 크게 감소합니다. 높은 고도에 설치된 펌프는 설치 높이를 낮추거나 만수식 흡입 레이아웃이 필요합니다.
2. 매체 온도: 액체 온도가 높을수록 포화 증기압 Hv가 증가하여 허용 Hg가 크게 감소합니다. 고온수는 일반적으로 높은 흡입 리프트 설치와 호환되지 않습니다.
3. 파이프라인 수두 손실: 흡입 파이프라인이 길고 파이프 직경이 작으며 엘보우, 밸브 및 스트레이너가 많을수록 hw 손실이 높아지고 사용 가능한 Hg가 작아집니다.
4. 펌프 고유 성능: 필요한 NPSHr이 더 작고 카탈로그 Hs 값이 더 크면 캐비테이션 방지 성능이 뛰어나고 허용 설치 높이가 더 높아집니다.

Ⅶ. 일반적인 오산 및 설치 문제

고도와 수온을 수정하지 않고 원래 카탈로그 Hs 및 NPSHr 매개변수를 직접 사용하여 계산 결과가 완전히 왜곡되었습니다.

흡입 파이프라인 수두 손실을 무시하고 이론적 계산에만 의존하여 실제 설치 높이가 과도하고 펌프 캐비테이션이 발생합니다.

안전 여유가 확보되지 않았으며 계산된 한계값에 설치됩니다. 캐비테이션은 파이프라인 확장 또는 작업 조건 변동 직후에 발생합니다.

음의 Hg 값으로 표시된 만수 흡입 요구 사항을 무시하고 고온 매체 및 고도가 높은 응용 분야에 대한 강제 흡입 리프트 설치.

2차 매체 교정 없이 깨끗한 물을 오일 및 화학 매체에 직접 적용합니다.

Ⅷ. 자주 묻는 질문

Q1: 음의 원심 펌프 기하학적 흡입 양정 Hg는 무엇을 의미합니까?

음수 Hg는 펌프가 흡입 리프트 설치를 통해 액체를 흡입할 수 없음을 의미합니다. 공기 흡입 및 캐비테이션 위험을 완전히 제거하려면 펌프 입구 중심선이 흡입 탱크 액체 표면 아래에 위치하는 침수식 흡입 레이아웃이 필요합니다. 이 레이아웃은 고온수, 약액 운반 및 고고도 응용 분야에 널리 사용됩니다.

Q2: 카탈로그 Hs 매개변수를 현장에 직접 적용할 수 없는 이유는 무엇입니까?

카탈로그 Hs 값은 표준 대기압 하에서 20°C의 깨끗한 물에 대해서만 보정된 실험 데이터입니다. 현장 고도, 수온 또는 운반 매체의 변화는 액체 증기압 및 대기압을 변경하므로 Hs를 계산에 사용하기 전에 작업 조건 변환을 의무화합니다.

Q3: NPSHr과 기하학적 흡입 양정의 관계는 무엇입니까?

요구되는 NPSHr Δh가 클수록 캐비테이션 방지 성능이 약해지고 허용 설치 높이가 낮아집니다. NPSHr이 작을수록 더 나은 액체 흡입 용량과 더 높은 허용 설치 높이를 제공합니다.

Q4: 펌프 계산에서 0.5m의 안전 여유가 필수인 이유는 무엇입니까?

현장 불확실성에는 수온 변동, 파이프라인 스케일링, 흐름 변화 및 압력 편차가 포함됩니다. 0.5m의 안전 여유를 확보하여 순간적인 캐비테이션을 방지하고 장기적으로 안정적인 장비 작동을 보장합니다.

Ⅸ. 요약

원심 펌프 기하학적 흡입 양정 Hg의 계산은 두 가지 핵심 매개변수인 허용 흡입 양정 Hs와 필요한 NPSHr Δh에 중점을 둡니다. 빠른 추정은 표준 작업 조건에서 작동하는 반면, 수온, 고도 및 매체에 대한 수정은 비표준 시나리오에서 필수입니다. Hg의 양수 또는 음수 값은 흡입 리프트 또는 만액 흡입 설치의 채택 여부를 직접 결정하며 펌프 캐비테이션, 비정상적인 소음, 물 출력 부족 및 임펠러 손상을 방지하는 열쇠 역할을 합니다. 엔지니어링 응용 분야의 경우 수정되지 않은 카탈로그 매개변수를 직접 사용하고 이론적인 한계 값에 설치하는 것은 엄격히 금지됩니다. 효율적이고 안정적이며 장기적인 펌프 작동을 보장하려면 현장 작업 조건 수정 및 확보된 안전 마진을 통한 정확한 계산이 필요합니다.
