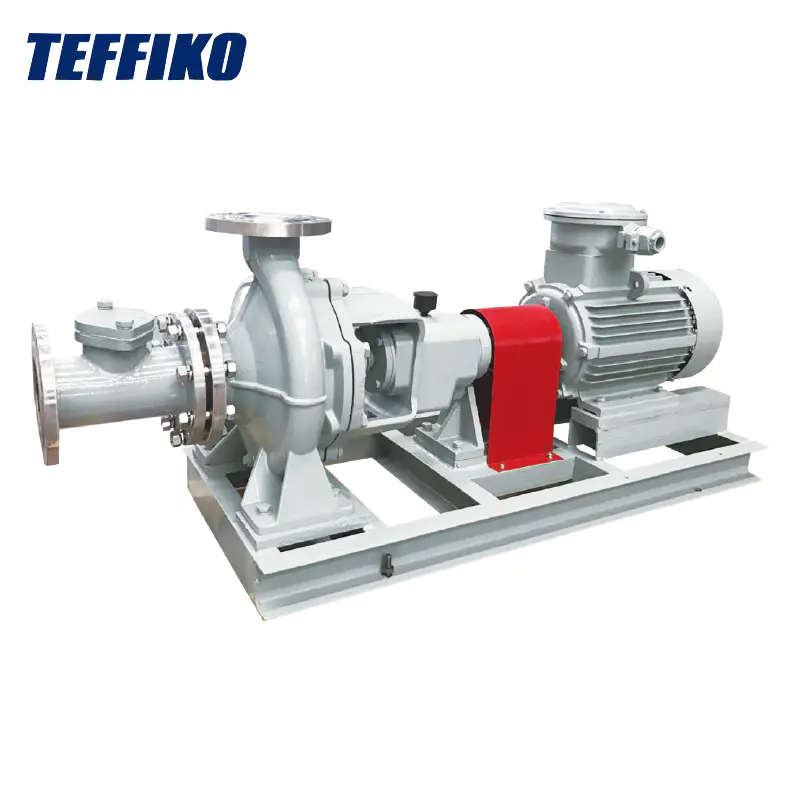

막힘 슬러리가없는 API OH1 수평 원심 펌프로서 주요 구성 요소에는 고유 한 설계가 있습니다. 임펠러는 넓고 부드러운 흐름 통로와 신중하게 최적화 된 블레이드로 대형 채널 구조를 채택하여 슬러리 막힘의 위험을 크게 줄이고 전달 효율을 크게 향상시킵니다. 펌프 본체는 내부 및 부식 방지 재료로 만들어졌으며 소형 내부와 합리적인 흐름 통로 설계가있어 원활한 공급 및 배출을 보장합니다. 샤프트 씰은 기계식 씰과 포장 씰의 두 가지 형태로 제공됩니다. 밀봉 성능이 뛰어나고 장비의 서비스 수명을 효과적으로 확장합니다.

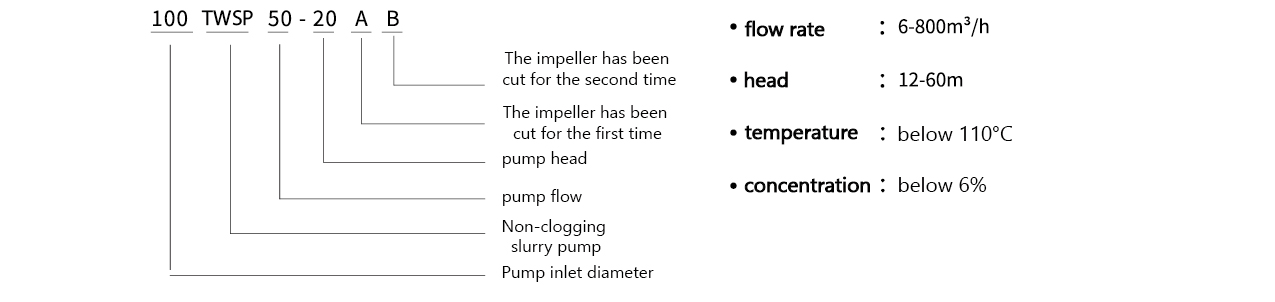

모델의 중요성 및 운영 조건
TWSP의 응용 분야
1. 화학 산업 : 폐수 처리에서 다양한 화학 원료 슬러리, 반응 주전자로부터 재료를 배출하는 데 사용됩니다. TWSP 비 막힘 원심 분리 펌프의 부식 - 저항성 재료 및 비 - 막힘 성능은 생산의 원활한 진행을 보장 할 수 있습니다.
2. 제지 산업 : 주로 펄프 운송 및 폐기물 처리 슬러리 운송과 같은 프로세스에 사용됩니다. 제지 공정의 슬러리에는 많은 양의 섬유가 포함되어있어 펌프 막힘이 쉽게 발생할 수 있습니다. TWSP 비 클로깅 슬러리 펌프의 대형 채널 임펠러 및 특수 구조 설계는 제지 산업에 이상적인 선택입니다.
3. 전력 산업 : 화재 발전소의 재 제거 시스템에서는 플라이 애쉬 슬러리를 운송하는 데 사용됩니다. 발전 공정 동안 재 제거 시스템의 안정적인 작동을 보장 할 수 있습니다.

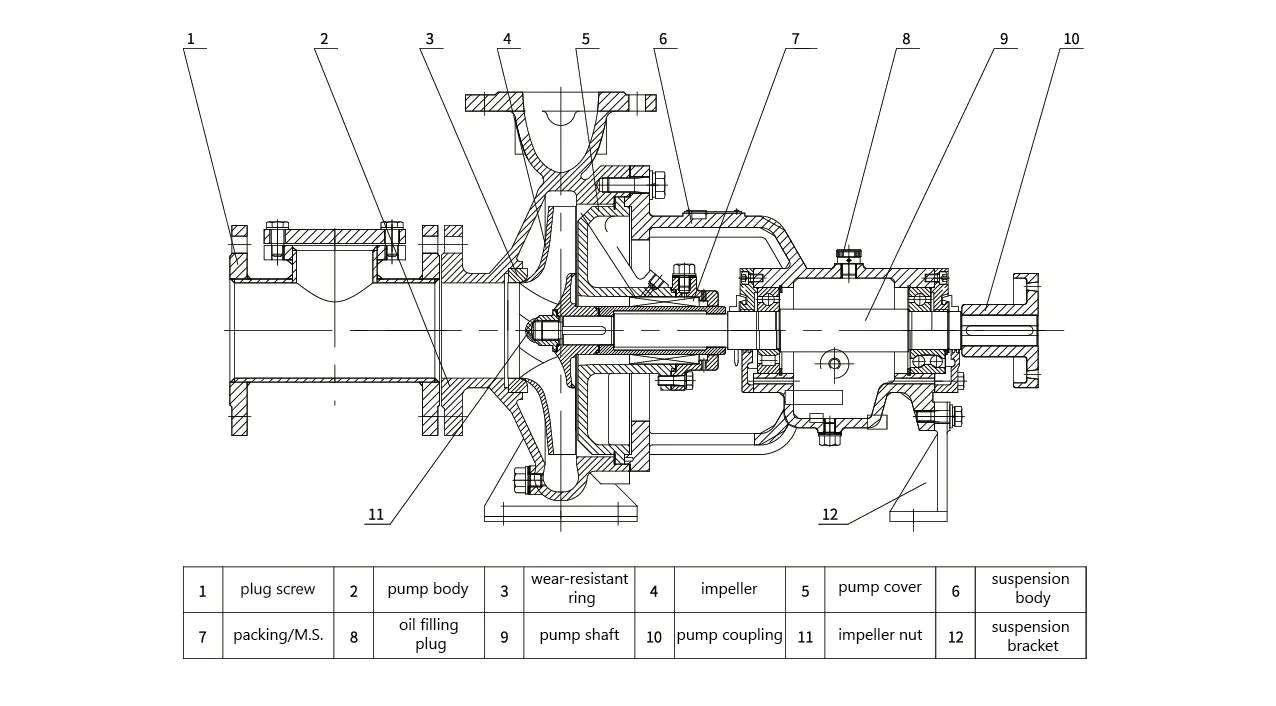

TWSP 원심 펌프 다이어그램
성능 매개 변수 테이블
| 펌프 모델 | (R/Min) | (큐) | (시간) | 일치하는 전력 KW | |||
| m³/h | l/s | 1.0 | 1.35 | 1.85 | |||
| 50TWSP6.3-12.5 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 12.9 12.5 12.0 | 1.1 | 1.1 | 1.5 |
| 50TWSP6.3-20 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 20.5 20.0 19.6 | 2.2 | 2.2 | 3.0 |
| 50TWSP6.3-20A | 1450 | 3.50 6.30 7.00 | 0.97 1.64 1.94 | 18.0 17.5 17.0 | 1.5 | 2.2 | 3.0 |
| 65TWSP12-12.5 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 13.3 12.5 11.9 | 1.5 | 2.2 | 2.2 |
| 65TWSP12-12.5A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 11.5 11.0 10.5 | 1.1 | 1.5 | 2.2 |
| 65TWSP12-20 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 20.3 20.0 19.6 | 2.2 | 3 | 4 |
| 65TWSP12-20A | 1450 | 7.00 11.7 14.0 | 3.25 1.94 3.89 | 17.8 17.5 17.2 | 2.2 | 3 | 4 |
| 65TWSP12-32 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 32.4 32.0 31.7 | 5.5 | 5.5 | 7.5 |
| 65TWSP12-32A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 27.9 27.4 27.1 | 4 | 5.5 | 7.5 |
| 65TWSP12-32B | 1450 | 6.60 11.0 13.2 | 1.83 3.06 3.67 | 24.5 24.1 24.0 | 3 | 4 | 5.5 |
| 80TWSP25-12.5 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 13.5 12.5 11.5 | 2.2 | 3 | 4 |
| 80TWSP25-12.5A | 1450 | 13.6 22.7 27.2 | 3.78 6.31 7.56 | 11.1 10.3 950 | 1.5 | 2.2 | 3 |
| 80TWSP25-20 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 21.0 20.0 19.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-20A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 18.4 17.6 16.9 | 3 | 4 | 5.5 |
| 80TWSP25-20B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 16.2 15.6 15.0 | 3 | 4 | 5.5 |
| 80TWSP25-32 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 32.5 32.0 31.5 | 7.5 | 7.5 | 11 |
| 80TWSP25-32A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 28.5 28.0 27.5 | 5.5 | 7.5 | 11 |
| 80TWSP25-32B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 25.0 24.5 24.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-32C | 1450 | 11.7 19.5 23.4 | 3.25 5.42 6.50 | 20.0 19.5 19.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 14.0 12.5 11.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5A | 1450 | 27.3 45.5 54.5 | 7.58 12.6 15.1 | 11.6 10.4 910 | 3 | 4 | 5.5 |
| 100TWSP50-20 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 22.0 20.0 18.5 | 5.5 | 7.5 | 11 |
| 100TWSP50-20A | 1450 | 28.0 46.8 56.0 | 7.78 13.0 15.6 | 19.2 17.5 16.1 | 5.5 | 7.5 | 11 |
| 100TWSP50-20B | 1450 | 26.4 43.9 52.7 | 7.32 12.2 14.6 | 17.0 15.4 14.3 | 4 | 5.5 | 7.5 |
