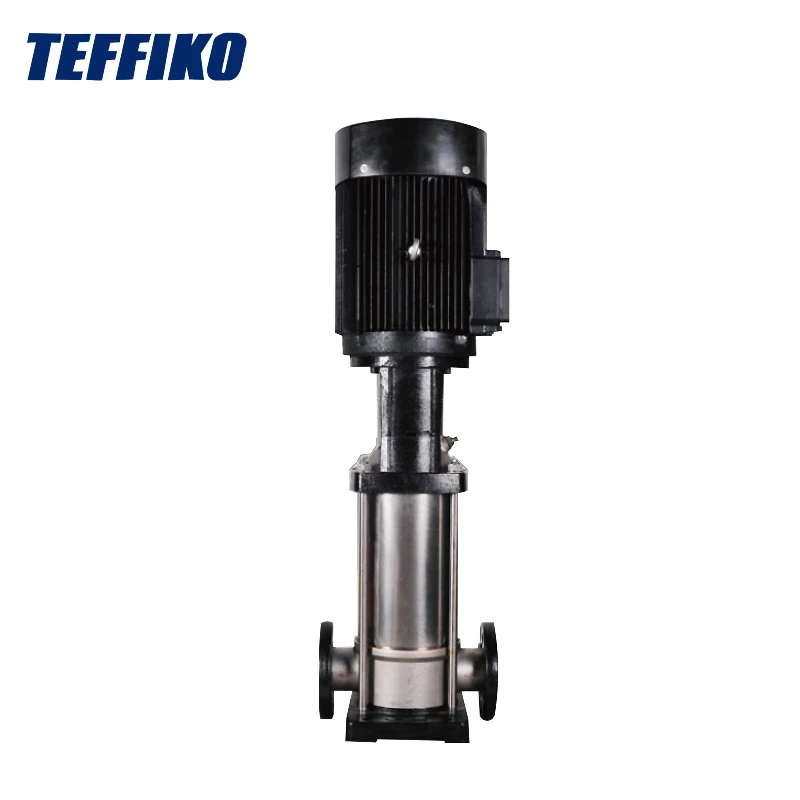

수직 다단계 스테인레스 스틸 원심 분리 펌프

TDFP 수직 다단계 스테인레스 스틸 원심 분리 펌프는 다기능 제품입니다. 수돗물 및 약간 부식성 산업용 액체와 같은 다양한 매체를 운반 할 수 있으며 온도, 유량 및 압력 시나리오가 다른 데 적합합니다. 물 공급, 산업 가압, 산업용 액체 운송, 수처리 및 관개를 포함한 여러 분야에서 널리 사용됩니다. 특정 응용 분야에는 물 공장 여과 및 운송, 수도 공장의 구역 공급, 고층 빌 관개, 스프링클러 관개 및 드립 관개.

운영 조건

다단계 수직 스테인레스 스틸 원심 분리 펌프는 다음에 적합합니다.

액체는 얇고 깨끗하며 불연성이며 폭발성이 없으며 고체 입자 또는 섬유가 없어야합니다.

• 액체 온도 :

• 정상 온도 유형 : -15 ° C ~ +70 ° C

• 온수 유형 : -15 ° C ~ +120 ° C

• 주변 온도 : 최대 +40 ° C

• 고도 : 최대 1000m

최소 입구 압력 NPSH

수직 다단 단계 부식성 원심 분리 펌프에서 펌프의 압력이 수송 된 액체의 증기 압력보다 낮 으면 캐비테이션이 발생할 수 있습니다. 캐비테이션을 피하려면 펌프의 입구쪽에 최소 압력이 있는지 확인해야합니다.

공유 팁 ：

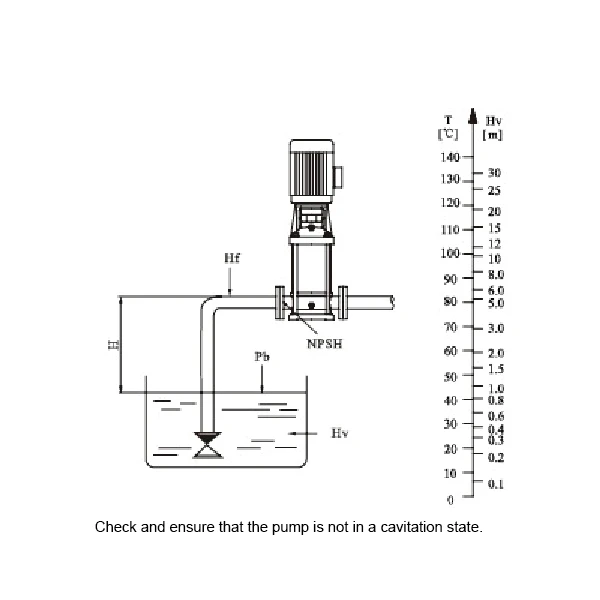

최대 흡입 리프트 H [M]는 다음 공식으로 계산할 수 있습니다.

H = PB × 10.2- NPSH -HF -HV -HS

• PB = 대기압 [BAR] (대기압은 1 Bar로 설정 될 수 있으며 폐쇄 시스템에서 PB는 시스템 압력 [Bar])입니다.

• NPSH = 순 양극 흡입 헤드 [M] (NPSH 곡선에서 펌프의 가능한 최대 유량에서 읽을 수 있음).

• HF = 입구 파이프 라인 손실 [M].

• HV = 증기 압력 [M].

• HS = 안전 마진 = 최소 0.5m 헤드.

판단 규칙 :

• 계산 된 H가 양수이면 펌프는 최대 흡입 리프트 H에서 작동 할 수 있습니다.

• 계산 된 h가 음수이면 H 헤드의 최소 입구 압력이 있어야합니다.
