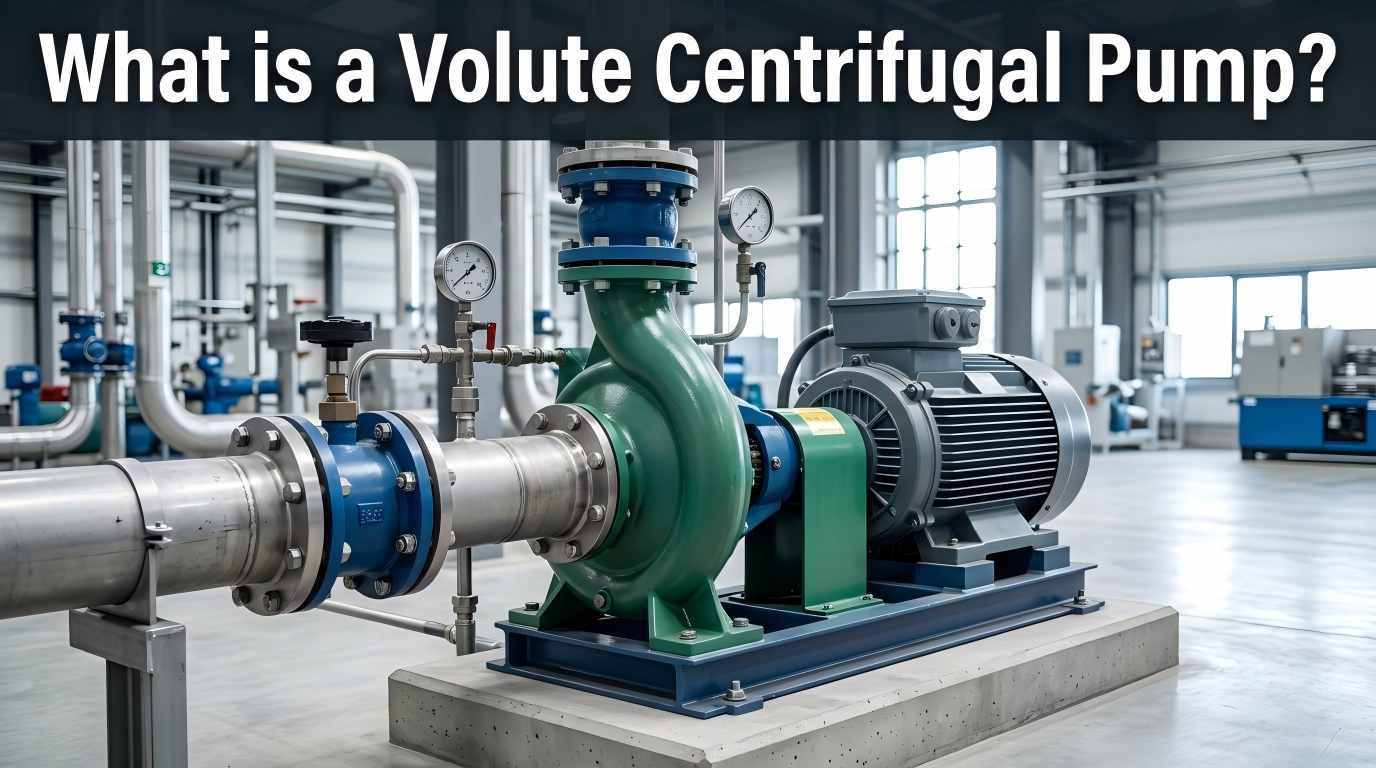

A 볼류트 원심 펌프임펠러의 회전을 통해 기계적 에너지를 유압 에너지로 변환하고 효율적인 유체 전달을 위해 나선형 볼류트 케이싱을 사용하는 동적 펌프 유형입니다. 다른 유형의 원심 펌프와 달리 가장 눈에 띄는 특징은 디퓨저 원심 펌프와 같은 모델과 구별되는 핵심 구성 요소인 볼류트 모양의 케이싱(나선형 케이싱이라고도 함)입니다. 볼류트 원심 펌프는 부식과 침식으로 인한 영향을 최소화하면서 견고한 구조, 상대적으로 저렴한 비용, 조용한 작동, 신뢰할 수 있는 성능을 특징으로 합니다. 이는 대부분의 산업 및 민간 유체 공급 응용 분야에서 선호되는 장비입니다.
펌프의 안정적인 작동은 다양한 구성 요소의 조화에 달려 있습니다. 핵심 구성요소와 그 기능은 다음과 같습니다.
임펠러 출구에서 토출구까지 단면적이 점차 증가하는 임펠러를 둘러싸는 나선형 챔버입니다. 핵심 기능은 고속 유체를 수집하고 속도를 낮추며 압력을 높이는 것입니다. 그 모양과 크기는 펌프의 효율과 압력에 직접적인 영향을 미칩니다. 이는 단일 볼류트(가장 널리 사용됨)와 이중 볼류트(반경방향 힘의 균형을 맞추고 서비스 수명 연장)로 구분됩니다.
곡선형 블레이드가 있는 회전 구성 요소인 펌프의 "심장"은 펌프 샤프트를 통해 모터에 연결됩니다. 고속으로 회전하여 원심력을 발생시켜 유체를 흡입하고 운동에너지를 전달하는 장치입니다. 블레이드 매개변수(모양, 수량, 각도)는 펌프의 유량, 헤드 및 효율성을 결정합니다.
펌프 샤프트는 모터에서 임펠러로 기계적 에너지를 전달합니다. 베어링은 펌프 샤프트의 회전을 지원하고 동축성을 유지하며 마찰을 줄입니다. 고온, 고압의 작업 조건에서는 오일 열화를 방지하고 베어링 수명을 연장하기 위해 오일 쿨러가 필요합니다.
캐비테이션을 방지하기 위해 유체 누출 및 외부 공기 유입을 방지합니다. 일반적인 유형에는 기계적 씰과 패킹 씰이 포함됩니다. 보조 밀봉 시스템과 일치하면 신뢰성이 향상될 수 있으며 유지 관리는 API 682 표준을 참조할 수 있습니다.
흡입구는 볼류트의 중앙에 위치하여 유체를 흡입합니다. 배출 포트는 가압 유체를 전달하기 위해 볼류트 끝에 있습니다. 둘 다의 크기와 모양은 유체 저항과 펌프 효율에 영향을 미칩니다.
작업 프로세스는 지속적인 에너지 변환으로, 4가지 핵심 단계로 구분됩니다.
모터는 임펠러를 고속으로 회전시켜 임펠러 중앙에 저압 영역을 형성합니다. 유체는 압력차에 따라 펌프로 흡입됩니다.
임펠러가 계속 회전하면 블레이드가 유체를 밀어서 방사상으로 움직이게 하고 유체의 유속과 운동 에너지를 크게 증가시킵니다.
고속 유체는 볼류트 케이싱으로 들어가고, 여기서 확장된 유로로 인해 유속이 감소하고 운동 에너지를 압력 에너지로 변환하여 고압 전달을 달성합니다.
가압된 유체는 토출 포트를 통해 토출됩니다. 임펠러의 연속 회전으로 연속 배송이 완료됩니다.
볼류트 구조는 유체 흐름 특성과 일치하여 난류 손실을 줄입니다. 설계 조건에서의 효율성은 균일한 유속 분포로 70%~90%에 이릅니다.
핵심 부품 수가 적고, 처리 및 설치가 쉽고, 복잡한 전송 메커니즘이 없으며, 고장률이 낮고, 입구 및 출구 체크 밸브가 필요 없으며 유지 관리 비용이 낮습니다.
작업 조건에 따라 다양한 사양으로 설계할 수 있으며 깨끗한 물, 하수 및 화학 매체와 같은 다양한 유체에 적합하며 상온, 고온 및 고압 작업 조건에 적응할 수 있습니다.
제한된 공간 시나리오에 적합하고 기존 전달 시스템에 쉽게 통합되는 통합 디자인, 작은 크기 및 가벼운 무게.
낮은 제조 비용, 마모 부품의 편리한 교체, 효율적인 작동을 통한 에너지 절약, 대량 배송 시나리오에 적합합니다.
볼류트 원심 펌프는 유체 역학적 장점 덕분에 산업용 유체 전달을 위한 신뢰할 수 있는 선택입니다. 그러나 실제 에너지 효율은 재료 선택 및 제조와 같은 세부 사항에 의해 영향을 받습니다. Teffiko는 정확한 R&D와 엄격한 테스트를 통해 안정적이고 효율적인 유체 전달 솔루션을 개발합니다. 상담이나 주문을 환영합니다:www.teffiko.com
