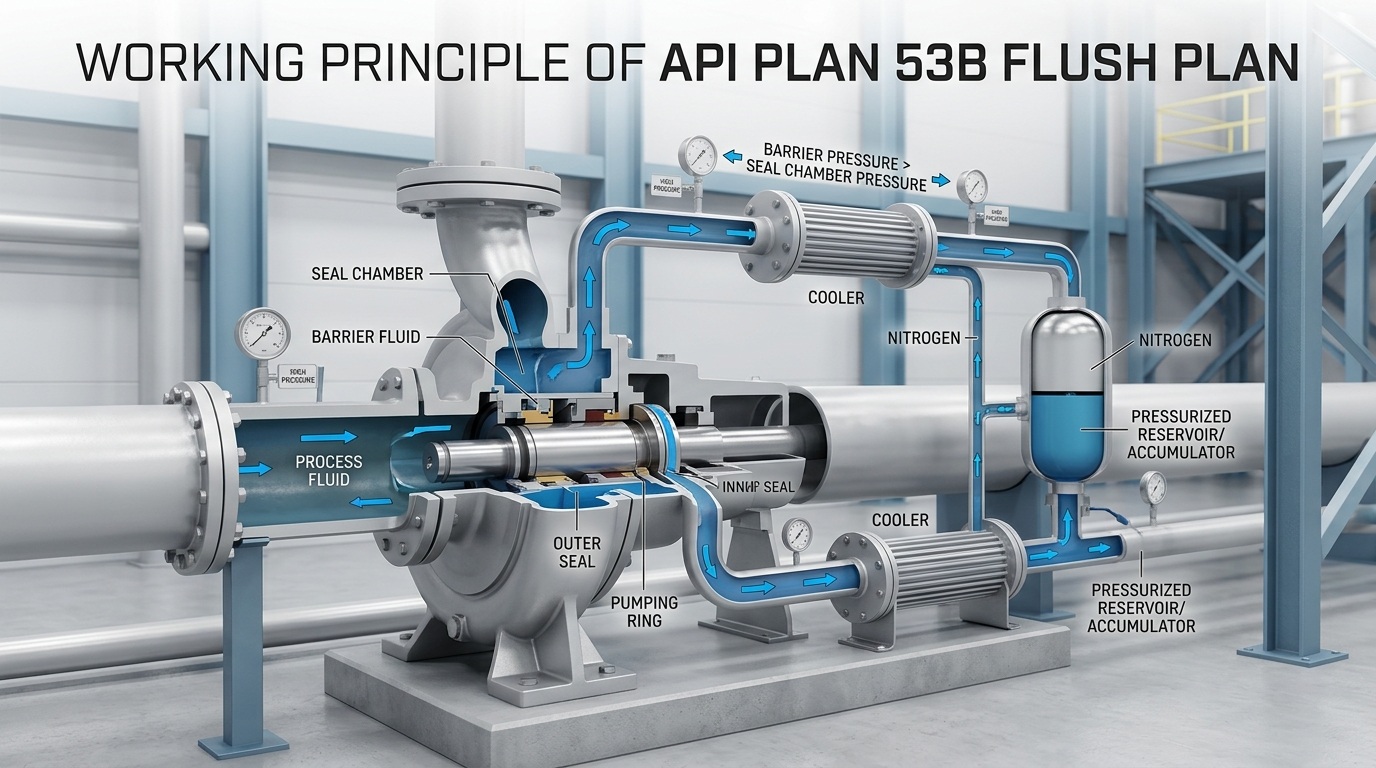

API PLAN 53B 플러시 계획은 API 682 산업 표준을 엄격하게 준수하는 고압, 독성 및 가연성 매체가 있는 작업 조건에서 누출 없는 씰을 위한 주류 배리어 유체 순환 및 가압 시스템입니다. 많은 펌프 제조업체와 운영 및 유지 관리 엔지니어는 계획 53A, 53B 및 53C의 가압 논리를 구별하지 못합니다. 이 문서는 API PLAN 53B 세척 계획의 작동 원리를 자세히 설명합니다.
장비 시작, 종료 및 작동의 전체 주기와 결합된 API PLAN 53B 세척 계획의 작동 원리는 압력 설정, 순환 냉각, 누출 보상 및 모니터링의 세 가지 핵심 단계로 정확하게 나눌 수 있습니다. 전체 프로세스는 뛰어난 안정성을 갖춘 폐쇄 루프 및 자동 방식으로 작동합니다.
시스템을 시작하기 전에 어큐뮬레이터의 전용 충전 포트를 통해 블래더 가스 챔버에 불활성 가스를 미리 충전하여 시스템 압력 교정을 완료하세요. 배리어 유체의 전체 압력은 펌프 씰 챔버의 공정 매체 압력보다 2~6kg/cm² 더 높게 엄격하게 제어되어 안정적인 압력 배리어를 형성합니다. 블래더의 탄성 완충 특성을 바탕으로 시스템은 배리어 유체의 경미한 손실에도 단시간 동안 안정적인 압력을 유지할 수 있어 급격한 압력 강하로 인한 밀봉 실패를 방지하고 장비 시동 및 작동을 위한 견고한 안전 기반을 마련합니다.
펌프가 시동되면 내장된 펌핑 링이 배리어 유체를 구동하여 순환시킵니다. 저온 및 고압 배리어 유체는 열을 운반하는 동시에 씰 마찰 쌍을 윤활합니다. 가열된 배리어 유체는 냉각을 위해 열교환기를 통과한 후 밀봉 챔버로 돌아와 폐쇄 루프를 형성합니다. 이러한 제어 가능한 온도 및 압력 환경은 씰 표면의 고온 마모, 건식 연소 및 코킹을 효과적으로 방지하고 메카니컬 씰의 서비스 수명을 크게 연장합니다.
정상적인 장비 작동 중에는 소량의 배리어 유체가 내부 밀봉면을 통해 공정 매체 측으로 침투하기 때문에 필연적으로 약간의 배리어 유체 손실이 발생하며 이는 정상적인 현상입니다. 이때 어큐뮬레이터 블래더 내부의 고압 질소는 압력 차이에 따라 자동으로 팽창하여 액체 챔버의 장벽 유체를 밀어 순환 회로를 보충함으로써 유체 손실을 보상하고 수동 개입 없이 실시간으로 시스템 압력을 안정화합니다.
씰 마모가 심해지거나 약간의 파이프라인 누출이 발생하는 경우 배리어 유체의 과도한 손실로 인해 시스템 압력이 설정된 임계값 아래로 떨어지고 일치하는 압력 스위치가 자동으로 경보를 트리거합니다. 작동 및 유지보수 담당자는 유체 보충 포트를 통해 깨끗하고 호환되는 차단 유체를 보충하여 정격 시스템 압력을 신속하게 복원하고 장비의 지속적이고 안전한 작동을 보장할 수 있습니다.
53B 시스템의 장기간 안정적인 운영을 위해서는 표준화된 운영 및 유지관리가 필수적입니다. 일상 업무에서는 다음 핵심 사항에 중점을 두어야 합니다.
간단히 말해서, API PLAN 53B 플러시 계획의 핵심은 순환 냉각 및 보상을 위한 3단계 폐쇄 루프 시스템과 결합된 블래더 어큐뮬레이터에 의한 독립적인 압력 안정화에 있습니다. 사전 가압을 통해 압력 장벽을 구축하고, 펌핑 링을 통해 강제 냉각을 구현하며, 어큐뮬레이터를 통해 자동 압력 보상 및 안정화를 달성하여 이중 메카니컬 씰을 완벽하게 보호합니다.
