원심펌프 기동 전 공기를 환기시키는 것은 본질적으로 펌프 케이싱과 흡입배관 내부에 갇힌 공기를 제거하여 임펠러 중앙에 효과적인 진공을 형성하고 공기 결합으로 인한 펌프 손상을 방지합니다. 현장 시운전과 운영 및 유지보수의 관점에서 이 문서에서는 에어 바인딩의 원인, 표준 프라이밍 및 에어 벤팅 절차, 문제 해결 지점을 설명합니다.
펌프 하우스에서 "조깅 후 물 배출 없음, 흐름이 0인 모터 윙윙거림"을 설명하는 대부분의 서비스 보고서는 펌프 고장이 아니라 시동 전에 펌프 케이싱과 흡입 파이프에서 공기가 불완전하게 제거되었기 때문입니다. 쉽게 간과될 수 있는 이 작업은 에어 바인딩을 직접적으로 유발합니다. 교과서적인 정의부터 시작하는 대신, 이 기사에서는 공기 환기가 필요한 이유, 수행 방법, 환기 후에도 문제가 지속되는 경우 시운전 및 운영 및 유지 관리의 관점에서 자세히 설명합니다.

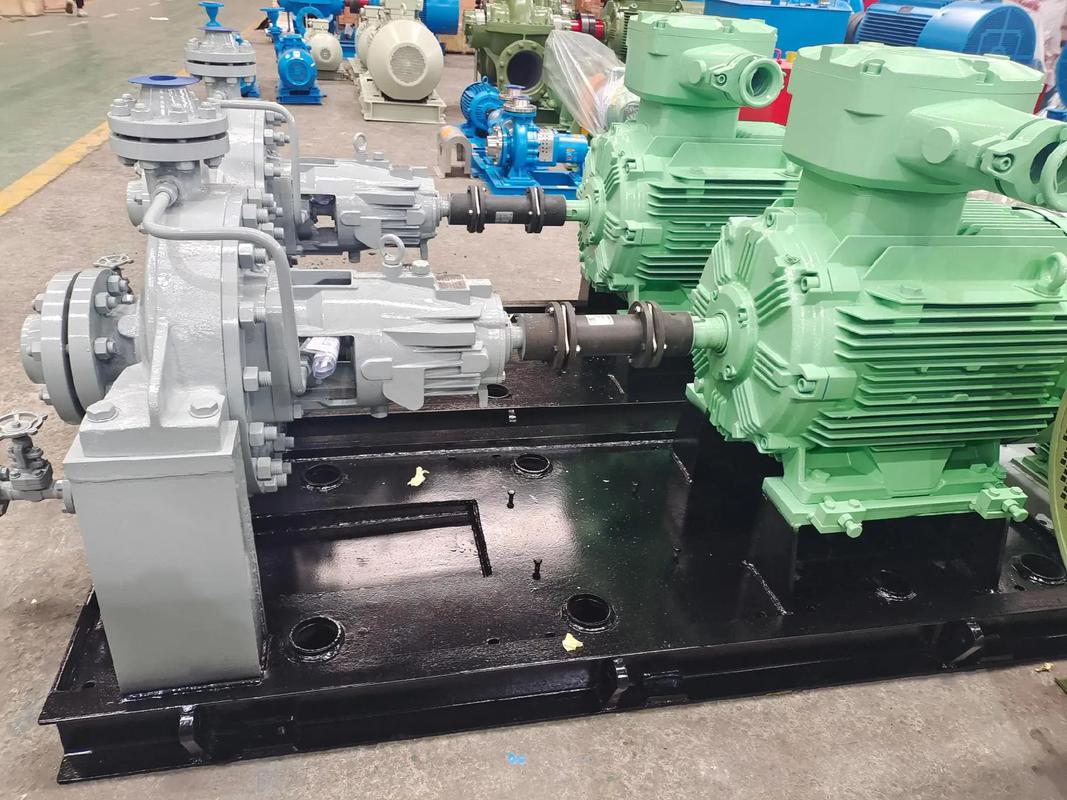

A 원심 펌프임펠러 회전을 통해 액체를 배출하여 임펠러 중앙에 저압 영역을 만듭니다. 대기압 또는 파이프라인 네트워크 압력이 액체를 펌프로 밀어 넣습니다. 이 흡입-방출 논리는 한 가지 전제 조건에서만 작동합니다. 즉, 펌프 챔버는 비압축성 액체로 완전히 채워져야 합니다.
공기가 펌프 케이싱에 섞이면 문제가 발생합니다. 공기의 밀도는 물의 약 1/800입니다. 임펠러에 의해 회전할 때 무시할 수 있는 원심력이 발생하므로 임펠러 중앙에 액체를 위쪽으로 끌어올릴 만큼 충분한 진공을 생성할 수 없습니다. 더 나쁜 것은 공기가 압축 가능하다는 점입니다. 공기는 스펀지처럼 챔버 공간을 차지하지만 액체의 밀봉 기능을 수행할 수 없습니다. 기능적 진공이 없으면 액체를 흡입할 수 없습니다. 이는 공기 결합으로 인해 펌프가 작동하지만 액체를 흡입하지 못합니다. 이러한 이유로 거의 모든 원심 펌프 설명서에는 액체 없이 공회전하는 것은 엄격히 금지된다는 알림이 포함되어 있습니다.
많은 운영자는 에어 바인딩으로 인해 물 공급이 일시적으로 중단될 뿐이며 재시작 및 프라이밍을 통해 문제를 해결할 수 있다고 가정합니다. 그러나 실제 작동 조건에서 에어 바인딩은 일련의 반응을 시작합니다.
1. 유량이 0이고 출구 압력이 없으며 모터 무부하 작동으로 생산을 위한 공정 유체 흐름을 직접 차단합니다.
2. 충격 영향: 펌프 내부의 에어 포켓이 임펠러에 의해 반복적으로 교반, 압축 및 해제되어 눈에 띄는 진동과 비정상적인 소음이 발생합니다.
3. 씰 소진: 기계적 씰은 냉각 및 윤활을 위해 운반 매체에 의존합니다. 액체가 없는 건식 마찰은 몇 분 내에 과열 및 탄화 밀봉 실패로 이어집니다.
4. 점진적인 마모: 에어 바인딩이 길어지면 임펠러와 베어링의 마모가 가속화되고 전체 펌프 서비스 수명이 단축되며 전기 에너지가 낭비됩니다. 즉, 에어 바인딩으로 인해 몇 분 동안 공회전하면 수리 비용이 많이 들 수 있으며 장비는 이러한 위험에 노출되어서는 안 됩니다.
적절하게 설계된 원심 펌프의 경우 프라이밍과 공기 배출은 보완적인 작업입니다. 프라이밍은 펌프 챔버와 흡입 파이프를 액체로 채웁니다. 공기 배출은 액체를 채우는 동안 챔버 내부의 높은 지점에 갇혀 있는 공기를 배출합니다. 두 단계 모두 건너뛸 수 없습니다. 환기 없이 프라이밍하면 높은 지점의 흐름 통로를 막는 공기 주머니가 남습니다.
테피코의 공장 및 현장 시운전 경험을 바탕으로 세 가지 핵심 사항을 강조해야 합니다. 먼저, 잘못된 완전 프라이밍을 방지하기 위해 액체를 채우기 전에 흡입 라인 밸브가 완전히 열려 있고 출구 밸브가 닫혀 있는지 확인하십시오. 둘째, 벤트 포트의 허용 기준은 단순한 물 유출이 아닌 기포 없는 액체의 꾸준한 배출입니다. 셋째, 공기가 항상 높은 위치로 이동하므로 긴 흡입 파이프라인의 높은 부분에 별도의 벤트 포인트를 설치해야 합니다.
풋 체크 밸브는 일반적으로 흡입 파이프 입구에 설치되어 프라이밍된 액체가 중력에 의해 하부 탱크로 역류하는 것을 방지합니다. 그러나 풋 밸브는 국부적인 저항을 일으키고 매체에 장기간 담가두면 막힘이나 공기 누출이 발생하기 쉽습니다. 이는 프라이밍 후에도 공기 결합이 반복되는 숨겨진 원인입니다.
펌프가 저장 탱크의 액체 수위 아래에 있는 만수식 흡입 설치의 경우 액체는 액체 수위 차이로 펌프를 채우므로 시동 전 수동 프라이밍이 거의 필요하지 않습니다. 이것이 가장 문제가 없는 배열입니다.
자체 프라이밍 펌프는 자체 프라이밍 장치(예: 출구측 워터 링 펌프 또는 자동 물 전환을 위해 특별히 배열된 파이프라인)를 채택하여 작동을 단순화합니다. 그러나 자체 프라이밍은 제로 벤팅과 동일하지 않습니다. 챔버 내부에 대량의 가스가 축적되면 공기 결합 위험이 남아 있습니다. 환기 밸브는 필요한 경우 수동으로 검사해야 합니다.
펌프 프라이밍 및 공기 배출을 위해 다음 순서를 따르십시오.
1. 펌프 배출 밸브를 닫고 흡입 라인 밸브를 완전히 엽니다.
2. 새로운 기포가 발생하는 것을 방지하기 위해 프라이밍 포트를 통해 펌프 케이싱에 공정 매체를 천천히 채웁니다.
3. 펌프 케이스 상단에 있는 공기 배출 플러그 또는 배출 밸브를 엽니다.
4. 기포 없는 액체가 배출 포트에서 꾸준히 흐를 때까지 배출을 계속합니다.
5. 공기 배출 플러그를 조이거나 배출 밸브를 닫습니다.
6. 펌프 세트를 시작하고 배출 밸브를 천천히 열고 압력과 진동을 모니터링합니다.
참고: 긴 흡입 파이프라인의 경우 공기가 파이프 높은 지점에 축적되는 경향이 있습니다. 펌프 본체를 환기시키는 것 외에도 이러한 돌출된 부분을 별도로 환기시키십시오. 펌프 케이스만 환기시키지 마십시오.
환기 단계를 수행한 후에도 여전히 공기 결합이 발생하는 경우 근본 원인은 일반적으로 부적절한 환기보다는 시스템 누출 또는 설치에 있습니다. 아래와 같이 항목별로 점검을 수행합니다.
| 현상 | 가능한 원인 | 치료 |
|---|---|---|
| 벤트 포트에 액체가 없는 상태에서 지속적인 가스 배출 | 흡입 파이프, 플랜지 또는 씰의 누출 | 누수 부분을 구역별로 찾아보세요. 씰을 고정하거나 교체하세요 |
| 프라이밍 후 펌프실이 빠르게 배수됩니다. | 풋 밸브 또는 파이프라인 사이펀 역류 실패 | 풋 밸브를 검사하십시오. 진공 보유 탱크를 설치하십시오 |
| 높은 부분에만 에어 포켓이 있고 낮은 부분은 정상적으로 작동함 | 긴 파이프라인에 대한 고점 통풍구 부재 | 돌출된 파이프 부분에 환기 밸브를 설치합니다. |
| 자체 프라이밍 펌프의 에어 바인딩 | 챔버 내부에 가스가 과도하게 축적되거나 프라이밍수가 부족합니다. | 시동 전 수동 프라이밍 및 환기 수행 |
대부분의 오진을 방지하려면 시동 검사 시트에 이 체크리스트를 게시하십시오.
대부분의 작동 조건에서는 프라이밍 및 환기가 권장됩니다. 종료 후 공기는 씰과 파이프라인 틈을 통해 점차적으로 펌프 케이싱으로 스며들어 다시 시작할 때 공기 결합 위험이 발생합니다. 수동 프라이밍은 파이프라인이 잘 밀봉되어 탱크 수위 아래에 설치된 펌프의 경우에만 대부분 생략될 수 있습니다. 그렇더라도 시동 전에 공기가 갇혀 있지 않은지 확인하십시오.
아니요, 혼동해서는 안 됩니다. 공기 결합은 진공 축적을 방지하는 펌프 내부의 대규모 가스 혼입으로 인해 발생하여 액체 흡입이 완전히 손실됩니다. 프라이밍과 환기를 통해 해결됩니다. 캐비테이션은 저압 구역에서 액체가 기포로 증발할 때 발생합니다. 기포 파열로 인해 임펠러 금속이 침식되어 공식 부식, 진동 및 비정상적인 소음이 발생합니다. 이는 흡입 조건을 개선하여 해결됩니다(예: 사용 가능한 순 포지티브 흡입 수두 NPSHa 증가). 두 가지 모두 근본 원인, 증상 및 시정 조치가 다릅니다.
즉, 비압축성 액체는 임펠러 회전 중에 진공 생성을 가능하게 합니다. 펌프 내부에 갇힌 압축성 가스는 공기 결합과 흡입 용량 손실을 유발합니다. 원심 펌프 시동 전 프라이밍 및 공기 배출은 펌프 챔버에서 가스를 제거하여 효과적인 진공을 구축하고 공회전으로 인한 손상으로부터 펌프 세트를 보호합니다. 장기간 안정적인 작동을 위한 기본 절차로서 시동 검사 체크리스트에 프라이밍 및 공기 환기를 포함시킵니다.
