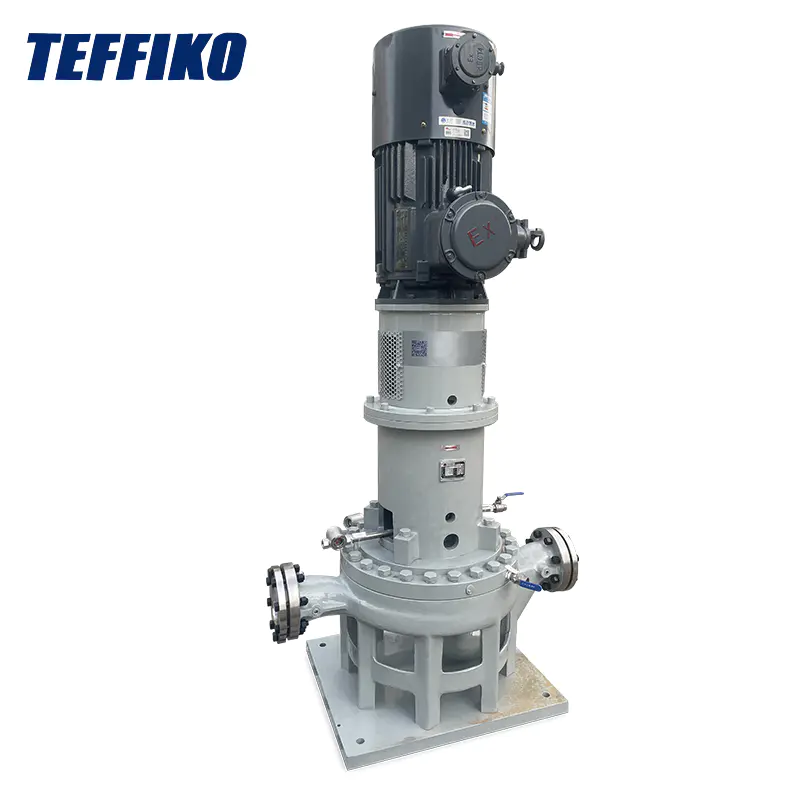

API OH3 수직 화학 공정 펌프

API OH3 캔틸레버 수직 원심 분리 펌프의 Teffiko TGDP 시리즈는 깨끗하거나 약간 오염 된 매체를 운반하는 데 적합합니다. 소형 수직 레이아웃을 사용하면 모터는 펌프 본체에 직접 연결되어 수평 펌프에 비해 바닥 면적을 60% 줄입니다.

● 임펠러 : 교체 가능한 임펠러 마모 링과 케이싱 마모가 장착 된 단일 - 흡입, 방사형 및 닫힌 유형 구조가있어 유지 보수 예비 부품 비용을 절약 할 수 있습니다.

● 샤프트 씰 : 다양한 작업 조건에 따라 포장 씰을 유연하게 선택할 수 있습니다.

● 펌프 본체 : 방사형 적으로 분할, 펌프 본체와 펌프 덮개 사이에 제한된 개스킷으로 밀봉되었습니다. 직경이 80mm 이상인 펌프 몸체는 이중 - 볼 루트 설계를 채택합니다.

● 펌프 덮개 : 샤프트 씰 챔버를 냉각시키는 데 필요한 경우 냉각 챔버를 구성 할 수 있습니다.

● 베어링 : 그리스로 윤활하고 베어링 커버에 그리스 충전 컵이 있으며 베어링 브래킷은 일반적으로 냉각 기능없이 설계되었습니다.

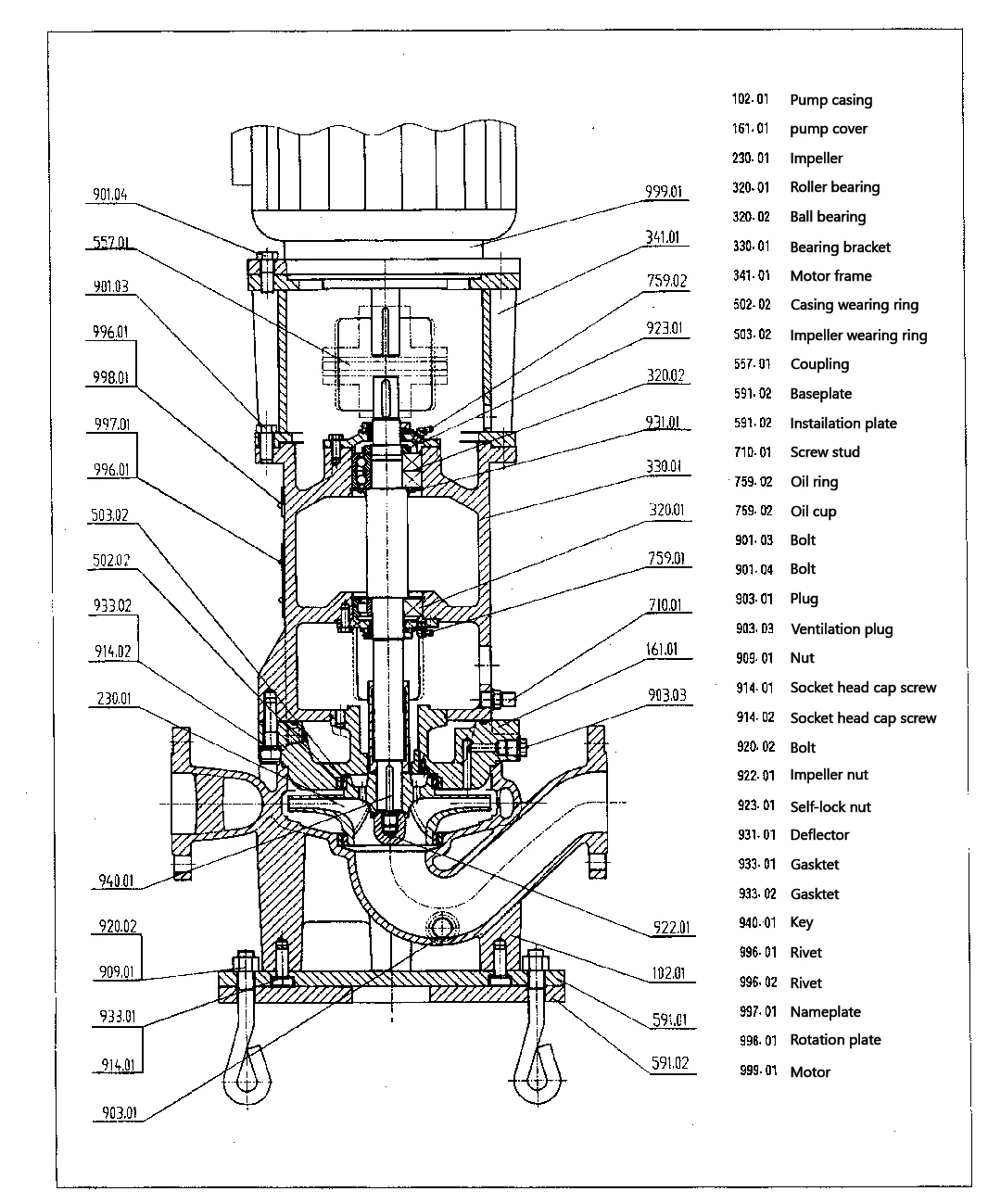

수직 화학 공정 펌프 회로도

응용 분야

1. 극저온 공장 : 액체 암모니아 및 액체 질소와 같은 극저온 매체를 운반하는 데 사용됩니다. 펌프는 우수한 밀봉 성능을 가지며 온도가 낮은 환경에 적응할 수있어 냉장 시스템이 제대로 작동하여 온도 환경을 유지하며 식품의 동결 및 저장 품질을 보장합니다.

2. 석탄 채굴 산업 : 불순물과 부식성 물질을 함유 한 광산 물을 처리하는 데 사용됩니다. 펌프는 마모 - 내성, 부식 - 저항력이 있으며 유량이 크기 때문에 석탄 채굴 안전을 보장합니다. 또한 효율적인 분리를 돕기 위해 석탄 세척에 사용됩니다.

3. 발전소 : 보일러 물 메이크에 사용 - 물 수요를 충족시키기 위해; 유해한 가스 배출을 줄이기 위해 탈황 및 탈질 시스템에 사용됩니다. 안정적인 성능으로 발전소의 지속적인 작동을 보장합니다.

4. 해양 산업 : 수직 원심 분리 펌프는 해수 부식에 내성이 있습니다. 해외 플랫폼에서 다양한 미디어를 운송 할 수 있으며 해수 담수화 중에 해수와 담수를 전달하는 데 사용됩니다.

작업 조건

● 유량 : 2-2600 m³/h

● 머리 : 0-250m

● 압력 : ≤2.5 MPa

● 온도 : -20 ° C -250 ° C

● 최대 회전 속도 : 2900 rpm/min
