원심펌프 과압파열 방지

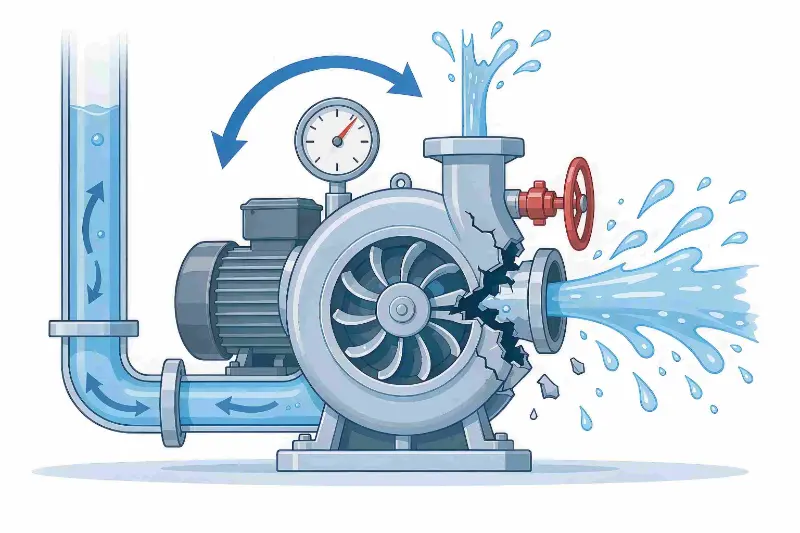

그림: 토출 밸브 폐쇄로 인해 발생하는 폐쇄 밸브 압력 상승으로 인해 펌프 케이싱이 파열되고 매체가 배출되는 개략도

대부분의 펌프 본체 파열은 데드 헤딩(폐쇄 밸브 압력 축적), 잘못된 원격 시동 및 자동 인터록 실패로 인해 발생합니다. 이 기사에서는 수동, 원격 및 자동 시작/중지 시나리오를 다루며 밸브 검증, 작동 절차 및 계측기 연동 유지 관리를 설명합니다.원심 펌프과압 파열 사고.테피코항상 원심 펌프 작동 안전을 최우선으로 생각하며 펌프 본체 파열 위험에 대한 완벽한 안전 작동 및 유지 관리 지침을 제공합니다. 이러한 사고를 근본적으로 방지하려면 하드웨어 보호에만 의존해서는 안 됩니다. 모든 시작/정지 작업에는 밸브 검증, 원격 확인, 자동 인터록 관리가 적용되어야 합니다.

펌프파열의 핵심원인

데드 헤딩(닫힌 밸브에 대해 작동)은 대부분의 펌프 본체 파열의 물리적 근본 원인이며 자동 제어 시스템은 이러한 위험을 증폭시킵니다.

• 입구 및 출구 밸브가 모두 닫힌 상태에서 펌프를 시작하면 임펠러가 갇힌 액체를 지속적으로 교반합니다. 기계적 에너지는 열로 변환되고, 액체는 기화되고 압력이 상승하며, 짧은 시간 내에 펌프 케이싱의 정격 압력을 초과합니다.
• 중앙 제어실에서 원격으로 펌프를 시동하면 작업자는 현장에서 밸브 상태를 확인할 수 없으므로 유지 관리 후 밸브가 재설정되지 않은 경우 무작정 시동하기가 쉽습니다.
• 레벨 트리거 자동 시동이 발생하면 유지 관리를 위해 라인 밸브가 여전히 닫혀 있을 수 있으며 현장에 아무도 없는 상태에서 펌프가 가압 상태로 작동합니다.
• 장기간 보정되지 않은 저유량 및 고온 인터록은 보호 기능을 발휘하지 못하며, 과압 이후 시스템이 자동으로 종료되거나 압력을 완화할 수 없습니다.

산업재해 사례 연구

중소형 화학원료 저장탱크 시설에서 저장탱크 이송원심펌프 유지보수 완료 후 유지보수 담당자가 장비를 복구했으나 토출밸브를 여는 것을 잊어버리고 펌프를 자동모드로 전환하였습니다. 펌프는 현장에 아무도 없는 상황에서 탱크 수위 신호에 따라 자동으로 시작 및 정지되었습니다. 탱크 레벨이 설정된 트리거 값으로 상승하면 PLC 시스템이 자동으로 원심 펌프를 시작했습니다. 밀봉된 펌프 챔버의 액체는 임펠러에 의해 지속적으로 교반되었습니다. 단 90초 만에 매체가 빠르게 가열되어 기화되었으며 펌프 내부의 압력은 계속 상승했습니다. 발전소의 저유량 인터록이 2년 넘게 보정되지 않았기 때문에 센서가 정지되어 고장이 났고 정지 보호 기능이 작동되지 않았습니다. 결국 펌프 케이싱이 파열되고 고온 매체가 외부로 분사되어 현장 장비가 파손되고 긴급 생산 라인이 강제 폐쇄되어 상당한 수리 및 가동 중지 시간 손실이 발생했습니다. 사고 후 조사 보고서에서는 두 가지 근본 원인을 확인했습니다. 유지 관리 후 현장에서 밸브 상태를 재확인하지 못한 것과 오랫동안 기능 테스트 없이 안전 인터록이 사라진 것입니다.

결론: 무인 작동 + 밸브가 재설정되지 않음 + 인터록 실패 - 파열은 이 세 가지 요소의 조합으로만 발생했으며, 하나라도 제어했다면 피할 수 있었습니다.

수동 현장 펌프 시동: 밸브 위치 확인이 첫 번째 방어선입니다.

모든 밸브의 상태를 엄격하게 검증

펌프를 시동하기 전에 밸브가 닫힌 상태에서 시동되지 않도록 모든 라인 밸브를 항목별로 확인해야 합니다.

• 주요 공정 라인: 액체가 펌프 챔버로 원활하게 들어가도록 흡입 밸브를 완전히 열어 두십시오.
• 배기 밸브, 배수 밸브, 블로우다운 밸브 등 모든 보조 밸브를 닫아 두십시오.
• 펌프 본체 공기 배출 밸브를 열어 프라이밍 및 환기를 완료하고 펌프에서 모든 공기를 배출하고 캐비테이션 및 공회전을 방지합니다.
• 배출 밸브를 약간 열거나 완전히 닫아 두십시오. 흡입구와 배출구가 동시에 막힌 상태에서 펌프를 시동하지 마십시오.

밸브 점검을 표준화된 점검 목록에 통합

밸브 열림/닫힘 위치는 안전한 펌프 작동을 보장하는 중요한 제어 지점이며 장비 작업 지침 및 시동 체크리스트에 공식화되어야 합니다. 운영자는 각 항목을 확인하여 경험에 의존하지 않고, 제도적 통제를 통해 인적 오류를 줄여야 합니다.

원격 중앙 제어 펌프 시동: 현장 확인 단계가 필수적입니다.

원격 시동은 압력 상승 파열의 빈도가 높은 시나리오입니다. 중앙제어 화면에만 의존하면 실제 현장 상황을 확인할 수 없습니다.

• 제어실에서 시작 명령을 내리기 전에 한 번의 클릭으로 펌프를 시작해서는 안 됩니다.
• 작업자가 밸브를 확인하기 위해 현장에 갈 수 없는 경우 모든 밸브가 올바른 위치로 재설정되었는지 물리적으로 확인하기 위해 현장 검사관을 배정해야 합니다.
• 현장 확인을 받은 후에만 중앙 제어에서 시작 명령을 내릴 수 있어 제어 화면과 실제 현장 밸브 상태 간의 불일치를 방지할 수 있습니다.

자동 시작/정지 펌프: 유지 관리 후 밸브가 재설정되지 않은 상태로 유지되는 것을 방지하는 데 중점을 둡니다.

많은 탱크 비우기 펌프는 자동 시작/중지 및 무인 작동을 위해 레벨 계측 및 PLC 프로그램에 의존하므로 위험이 더욱 높아집니다.

자동 모드를 시작하기 전 현장 재검사가 필수입니다.

유지 관리 또는 파이프라인 작업 후 자동 제어 모드로 전환하기 전에 모든 밸브를 현장에서 다시 한 번 확인해야 합니다. 흡입 밸브는 완전히 열려 있고 배출 밸브는 시작 사전 설정 위치에 있으며 모든 배기 밸브는 닫혀 있습니다. 일반적인 위험 시나리오: 탱크 수위가 높은 지점에 도달하면 자동 제어 시스템이 펌프를 시동하지만 유지보수 후 배출 밸브는 닫힌 상태로 유지되어 직접적으로 데드헤드 압력이 형성되어 짧은 시간 내에 펌프 케이싱이 파열됩니다.

계측 인터록을 활용하여 무인 운영 격차 해소

라인 밸브가 닫혀 있을 때 펌프가 자동으로 시작되는 것을 방지하려면 전체 계측 보호 장치 세트를 설치해야 합니다.

• 저유량 인터록: 라인 흐름을 모니터링합니다. 제로 유량이 장기간 지속되면 이를 데드 헤드 작동으로 식별하고 자동으로 모터 전원을 차단합니다.
• 고온 인터록: 펌프 케이싱 온도를 모니터링합니다. 압력 상승으로 인한 온도 상승이 임계값에 도달하면 즉시 종료되어 액체의 기화 및 가압을 중지합니다.
• 과압 인터록: 토출 압력이 한계를 초과하면 이중 보호를 위해 안전 밸브와 함께 작동하여 종료를 트리거합니다.
• 정기 유지 관리 테스트: 고정된 월별 일정에 따라 인터록 시스템을 교정하고, 제로 흐름 및 과압 조건을 시뮬레이션하고, 보호 기능이 올바르게 작동하는지 확인하여 센서 포착 및 인터록 프로그램 실패로 인한 안전 사각지대를 제거합니다.

하드웨어 백스톱: 펌프 본체 파열에 대한 이중 소프트웨어 및 하드웨어 보호 장치

운영 제어는 사람의 실수를 해결하고 하드웨어 보호는 최종 안전 라인을 유지합니다.

• 펌프 배출구에 릴리프 안전 밸브 또는 파열 디스크를 설치하여 과압 시 자동으로 압력을 완화하고 펌프 내부의 고압을 해제합니다.
• 펌프가 저유량 상태에서 장기간 정체 상태로 작동하고 액체가 과열되는 것을 방지하기 위해 최소 유량 재순환 라인을 설치하십시오.
• 가연성 또는 폭발성 매체를 운반할 때 방폭 모터를 사용하고 적절한 정적 접지를 보장하며 매체 누출 후 화학적 폭발을 방지하십시오.
• 정기적으로 벽 두께 테스트를 수행하고 부식이나 균열이 발생하여 얇아진 펌프 케이싱을 즉시 교체하여 케이싱 압력 베어링 용량 감소로 인한 조기 파열을 방지하십시오.

일상적인 운영 및 유지 관리에 대한 일반적인 오해

• 오해: 수동 시작만 제어하면 됩니다. 자동 펌프는 현장 검사가 필요하지 않습니다. 자동 시작/중지 기능을 사용하면 수동 감독이 필요하지 않으며 불완전한 밸브 검사 및 재설정으로 인한 데드헤드 위험이 실제로 더 큽니다. 자동 모드를 시작하기 전에 밸브를 현장에서 다시 검증해야 합니다.
• 오해: 일단 인터록이 설치되면 더 이상 주의가 필요하지 않습니다. 불순물은 압력 및 유량 센서를 쉽게 방해할 수 있습니다. 장기간 테스트가 부족하면 인터록 오류가 발생하여 시스템이 과압 상태에서 자동으로 종료될 수 없게 됩니다.
• 오해: 잠깐의 막다른 시작은 큰 문제가 아닙니다. 밀봉된 펌프 챔버에서 액체는 수십 초 내에 가열되어 기화되고, 압력이 급격히 상승하며 사건이 매우 빠르게 진행됩니다.

요약: 펌프 본체 파열을 방지하는 방법

전체 보호 시스템은 세 가지 계층으로 구성됩니다.

• 레이어 1 — 운영 제어:현장 시동 중에 밸브 항목을 항목별로 확인합니다. 원격 시동은 현장 확인과 결합되어야 합니다. 자동 모드를 시작하기 전에 밸브 재검사를 완료하세요. 점검 항목을 서면 점검 목록으로 공식화합니다.
• 레이어 2 - 자동 제어 보호:저유량, 고온 및 과압 인터록을 장비하십시오. 정기적인 테스트를 준수합니다. 무인 작동 시 무작정 공회전하는 것을 방지합니다.
• 레이어 3 - 하드웨어 백스톱:압력 완화 장치와 재순환 라인을 설치하고 정기적으로 펌프 본체의 부식 여부를 테스트하십시오.

원심 펌프 파열의 대부분은 장비 품질 문제가 아니라 밸브 오작동과 자동 제어 보호 실패의 결과입니다.테피코기업은 수동, 원격, 자동의 세 가지 시작/중지 모드에 걸쳐 안전 관리를 표준화하고 전체 프로세스 안전 보호를 구현하고 펌프 본체 과압 파열로 인한 생산 안전 위험을 지속적으로 줄일 것을 권장합니다.
