최종 흡입 원심 펌프란 무엇입니까?

산업용 유체 이송, 건물 HVAC 시스템 및 도시 급수 시스템에서 항상 친숙한 장비인 최종 흡입 원심 펌프를 찾을 수 있습니다.

최종 흡입 원심 펌프란 무엇입니까?

말단 흡입 원심 펌프는 이름에서 알 수 있듯이 액체가 펌프 케이싱 측면에서 축 방향으로 유입되고 임펠러에 의해 가속된 후 펌프 케이싱 상단에서 반경 방향으로 토출되는 단단 단일 흡입 원심 펌프입니다.

업계에서는 수평단흡입펌프라고도 합니다. 가장 눈에 띄는 특징은 후면 풀아웃 디자인입니다. 이 설계를 통해 유지보수 담당자는 입구 및 출구 파이프라인을 제거하지 않고도 유지보수를 위해 회전 구성요소(임펠러, 샤프트, 씰 등 포함)를 직접 추출할 수 있습니다. 엔지니어에게 이는 가동 중지 시간이 최소화되고 유지 관리 비용이 낮다는 것을 의미합니다.

최종 흡입 원심 펌프의 작동 원리

끝 흡입 원심 펌프의 작동 원리는 고유한 끝 흡입 설계에 중점을 두고 대부분의 원심 펌프의 기본 논리를 따르면 간단합니다. 다음은 명확한 단계별 설명입니다.

1. 유체 흡입:펌프는 펌프 케이싱 끝(모터 반대쪽)에 있는 흡입 포트를 통해 유체를 흡입하고 유체는 회전하는 임펠러의 눈으로 직접 흐릅니다.
2. 원심력 생성:모터에 의해 구동되어 임펠러가 회전하고 원심력에 의해 유체가 임펠러 중앙에서 외부 가장자리로 밀려 유체의 속도와 압력이 증가합니다.
3. 유체 배출:고속 유체는 유체 속도를 늦추고 운동 에너지를 정압 에너지로 변환하기 위해 점진적으로 팽창하는 모양을 갖는 펌프 케이싱(볼류트라고도 함)으로 들어갑니다. 그런 다음 유체는 펌프 케이싱 측면의 배출 포트를 통해 목표 위치(예: 파이프라인, 저장 탱크 등)로 배출됩니다.
4. 연속 작동:모터가 연속적으로 작동하는 한 위의 프로세스는 계속 반복되어 안정적이고 지속적인 유체 전달을 달성합니다. 최종 흡입 설계는 원활한 유체 유입을 보장하여 난류를 줄이고 작동 효율성을 향상시킵니다.

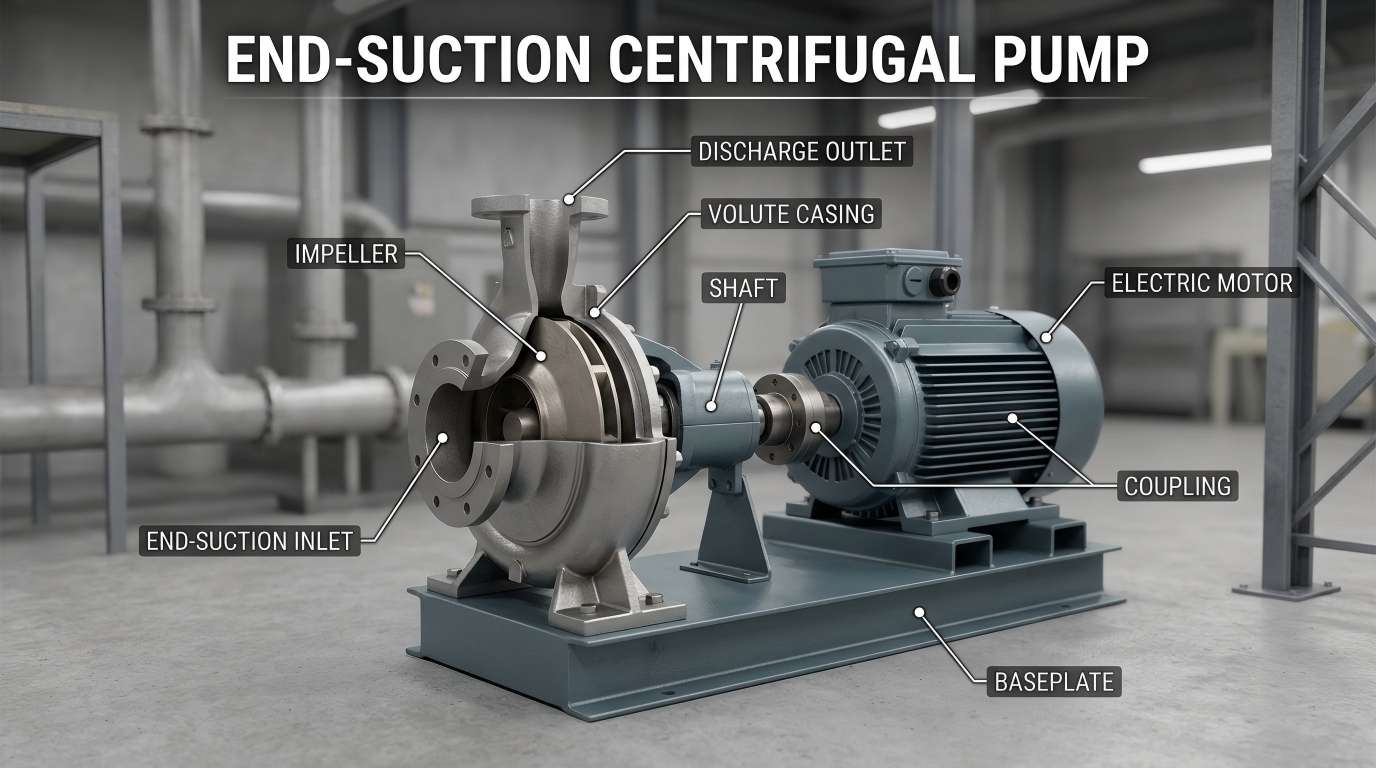

최종 흡입 원심 펌프의 주요 구성 요소

최종 흡입 원심 펌프의 작동 원리를 더 잘 이해할 수 있도록 주요 구성 요소를 아래에서 일반 언어로 나누어 설명합니다.

• 임펠러:원심력을 생성하는 데 사용되는 "팬"과 유사한 회전 구성 요소입니다. 이는 이송되는 유체의 유형에 따라 일반적으로 금속(스테인리스강, 주철) 또는 플라스틱으로 만들어집니다.
• 펌프 케이싱(볼류트):임펠러를 둘러싸고 있는 외부 케이싱은 임펠러에서 배출되는 유체를 수집하여 유체의 속도를 늦추고 배출 전에 압력을 높이는 형상입니다.
• 흡입 포트:유체가 펌프 본체로 들어가는 펌프 케이싱 끝에 있는 구멍입니다. 일반적으로 파이프라인에 쉽게 연결할 수 있도록 플랜지(가장자리가 돌출됨)가 장착되어 있습니다.
• 배출 포트:유체가 펌프 본체에서 빠져나가는 펌프 케이싱 측면의 개구부입니다. 또한 유체를 배관 시스템으로 안내하는 플랜지가 장착되어 있습니다.
• 샤프트:임펠러와 모터를 연결하는 막대 모양의 부품으로, 모터에서 임펠러로 동력을 전달하고 임펠러를 회전시키는 역할을 담당합니다.
• 물개:샤프트 틈새(펌프 본체와 모터 사이)에서 유체 누출을 방지하십시오. 일반적인 유형에는 기계적 씰과 패킹 씰이 포함됩니다.

광범위한 응용 분야

• HVAC:엔드흡입 펌프는 대형 건물의 냉수 순환 및 냉각수 시스템의 핵심 동력원입니다.
• 산업용수 공급 및 가압:공장의 깨끗한 물 이송, 가압 시스템 및 보일러 급수에 사용됩니다.
• 화재 예방 시스템:특수 소방용 최종 흡입 펌프는 비상시 안정적인 고압 수류를 제공합니다.
• 농업 관개:유량 범위가 넓어 농지의 관개 및 배수에 널리 사용됩니다.

요약

최종 흡입 원심 펌프는 대부분의 유체 이송 요구 사항에 맞는 안정적이고 비용 효율적인 솔루션입니다. 구조가 간단하고 유지관리가 용이하며 적용 범위가 넓어 엔지니어, 시설 관리자, 부동산 소유자에게 인기가 높습니다.
