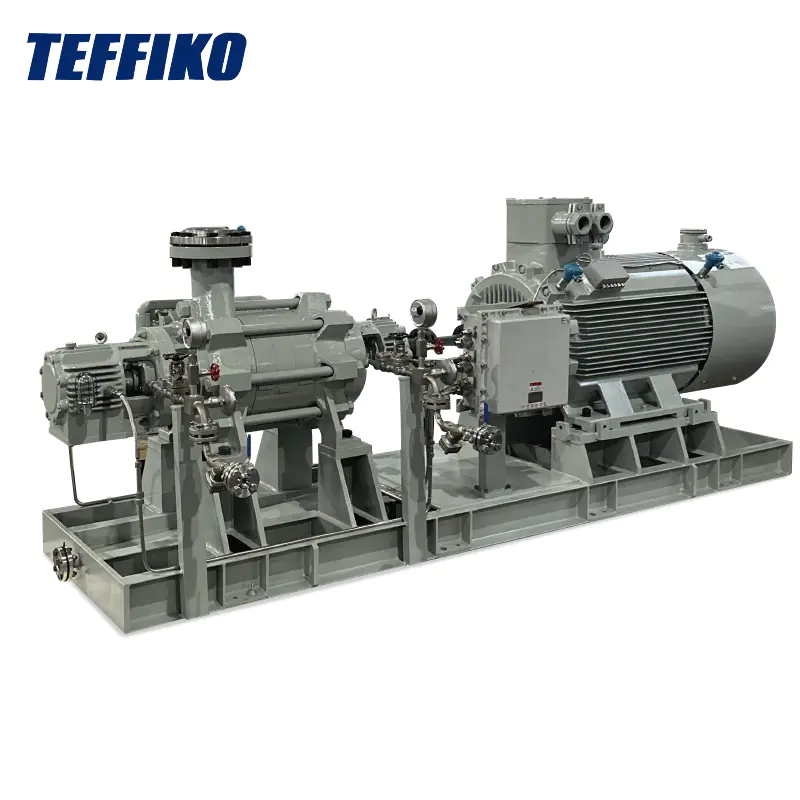

베어링 타입 다단계 원심 펌프 사이의 API

Model:BB4

베어링 타입의 다단계 원심 펌프 사이의 API는 고온 및 고압과 같은 극한의 작동 조건을 위해 특별히 설계된 수평 단일 케이싱 다단계 펌프입니다. 그들은 전문 팀에 의해 세 심하게 제작되었습니다. 제조 공정은 제품 품질을 높이기 위해 품질을 엄격하게 제어하여 엄격한 표준 및 정밀 절차를 준수합니다.

문의 보내기

제품 설명

API가 베어링 타입의 다단계 원심 펌프는 중심선에서지지되는 볼 루트 모양의 펌프 케이싱을 특징으로합니다. 임펠러는 축 방향 력의 자동 균형을 자동으로 균형을 잡기 위해 대칭 적으로 배열되어 균형 디스크 또는 밸런스 드럼과 같은 복잡한 밸런싱 메커니즘이 필요하지 않습니다. 입구와 출구는 케이싱의 바닥에 위치하므로 입구 및 출구 파이프 라인을 움직이지 않고 분해 및 설치가 가능합니다. 내부 코어는 축 방향 분할 구조를 채택하며, 임펠러는 대칭 적으로 연속적으로 배열되어 전통적인 밸런싱 장치를 제거합니다. 이것은 입자 함유 배지를 운반 할 때 더 안전하고 신뢰할 수있게합니다. 산업 분야에서 효율적이고 안정적인 운송에 이상적인 선택입니다.

응용 분야

수평 다단계 원심 펌프는 주로 석유 추출, 석유 화학 산업, 화학 산업, 화학 산업, 석탄 화학 산업, 파이프 라인 운송, 해수 담수화, 발전소 등에 사용됩니다. 그들은 또한 화학 산업에서 고압 유압식 펌프 및 림과 앰형 및 앰형의 재정 및 유압식 에너지 회수에서 재 워터 펌프 및 마른 메탄올 전달 펌프로도 사용될 수 있습니다.

운영 조건

1. 유량 : 10-1500 m³/h

2. 헤드 : 최대 3000m

3. 입구 및 출구 직경 : [최소 직경] - [최대 직경] mm

4. 온도 범위 : -40 ° C -200 ° C

5. 압력 : 10 MPa -35 MPa

6. 최대 회전 속도 : 6000 r/min

성능 매개 변수 다이어그램

펌프 모델	임펠러 직경 MM		유량 (m³/h)	머리 (m)	(%)	npsh (m)	Meftor Power r = 1 (kw)	펌프 모드	LMPeller 직경 MM		유량 (m³/h)	머리 (m)	Eff (%)	npsh (m)	모터 파워 r = 1 (KW)
25-50 x3	맥스	217	40	130.5	51.4	2.4	37	60-50 x6	맥스	217	50	318	55	1.8	90
25-50 x3	최소	185	35	93	49.4	2.4	30	60-50 x6	최소	180	40	240	53	1.8	75
25-50 x4	맥스	217	40	174	51.4	2.4	45	60-50 x7	맥스	217	50	371	55	1.8	110
25-50 x4	최소	185	35	124	49.4	2.4	30	60-50 x7	최소	180	40	280	53	1.8	75
25-50 x5	맥스	217	40	217.5	51.4	2.4	55	60-50 x8	맥스	217	50	424	55	1.8	110
25-50 x5	최소	185	35	155	49.4	2.4	37	60-50 x8	최소	180	40	320	53	1.8	75
25-50 x6	맥스	217	40	261	51.4	2.4	75	60-50 X9	맥스	217	50	477	55	1.8	132
25-50 x6	최소	185	35	186	49.4	2.4	45	60-50 X9	최소	180	40	360	53	1.8	90
25-50 x7	맥스	217	40	304.5	51.4	2.4	75	60-50 x10	맥스	217	50	530	55	1.8	132
25-50 x7	최소	185	35	217	49.4	2.4	55	60-50 x10	최소	180	40	400	53	1.8	110
25-50 x8	맥스	217	40	348	51.4	2.4	90	60-50 x11	맥스	217	50	583	55	1.8	160
25-50 x8	최소	185	35	248	49.4	2.4	55	60-50 x11	최소	180	40	440	53	1.8	110
25-50 x9	맥스	217	40	391.5	51.4	2.4	110	60-50 x12	맥스	217	50	636	55	1.8	185
25-50 x9	최소	185	35	279	49.4	2.4	75	60-50 x12	최소	180	40	480	53	1.8	110
25-50 x10	맥스	217	40	435	51.4	2.4	110	60-50 x13	맥스	217	50	689	55	1.8	200
25-50 x10	최소	185	35	310	49.4	2.4	75	60-50 x13	최소	180	40	520	53	1.8	132
25-50 x11	맥스	217	40	478.5	51.4	2.4	132	60-50 x14	맥스	217	50	742	55	1.8	220
25-50 x11	최소	185	35	341	49.4	2.4	75	60-50 x14	최소	180	40	560	53	1.8	132
25-50 x12	맥스	217	40	522	51.4	2.4	132	100-70 x3	맥스	254	103.3	214.8	68	2.9	110
25-50 x12	최소	185	35	372	49.4	2.4	90	100-70 x3	최소	216	80	159	65	2.9	75
25-50 x13	맥스	217	40	565.5	51.4	2.4	160	100-70 x4	맥스	254	103.3	286.4	68	2.9	160
25-50 x13	최소	185	35	403	49.4	2.4	90	100-70 x4	최소	216	80	212	65	2.9	90
25-50 x14	맥스	217	40	609	51.4	2.4	160	100-70 x5	맥스	254	103.3	358	68	2.9	185
25-50 x14	최소	185	35	434	49.4	2.4	110	100-70 x5	최소	216	80	265	65	2.9	110
60-50 x3	맥스	217	50	159	55	1.8	55	100-70 x6	맥스	254	103.3	429.6	68	2.9	220
60-50 x3	최소	180	40	120	53	1.8	30	100-70 x6	최소	216	80	318	65	2.9	132
60-50 x4	맥스	217	50	212	55	1.8	75	100-70 x7	맥스	254	103.3	501.2	68	2.9	250
60-50 x4	최소	180	40	160	53	1.8	45	100-70 x7	최소	216	80	371	65	2.9	160
60-50 x5	맥스	217	50	265	55	1.8	75	100-70 x8	맥스	254	103.3	572.8	68	2.9	280
60-50 x5	최소	180	40	200	53	1.8	55	100-70 x8	최소	216	80	424	65	2.9	185

펌프 모드	LMPeller 직경 MM		유량 (m³/h)	머리 (중)	Eff (%)	npsh (중)	모터 파워 r = 1 (kw)	펌프 모델	mpeller 직경 mm		유량 (m³/h)	머리 (중)	EFF (%)	npsh (m)	모터 파워 r = 1 (kw)
100-70 x9	맥스	254	103.3	644.4	65	2.9	315	300-180 X5	맥스	385	300	939	72.2	4.346	1250
100-70 x9	최소	216	80	477	63	2.9	185	300-180 X5	최소	328	230	710	70.2	4.346	710
100-70 x10	맥스	254	103.3	716	65	2.9	355	300-180 X6	맥스	385	300	1127	72.2	4.346	1600
100-70 x10	최소	216	80	530	63	2.9	220	300-180 X6	최소	328	230	852	70.2	4.346	900
100-70 x11	맥스	254	103.3	787.6	65	2.9	400	450-150 x3	맥스	380	443	480	78	5.8	900
100-70 x11	최소	216	80	583	63	2.9	250	450-150 x3	최소	320	340	336	76	5.8	500
100-70 x12	맥스	254	103.3	859.2	65	2.9	450	450-150 x4	맥스	380	443	640	78	5.8	1120
100-70 x12	최소	216	80	636	63	2.9	250	450-150 x4	최소	320	340	448	76	5.8	630
180-100 x3	맥스	312	180	330	68	3.43	280	450-150 x5	맥스	380	443	800	78	5.8	1400
180-100 x3	최소	265	153	237	66	3.43	185	450-150 x5	최소	320	340	560	76	5.8	800
180-100 x4	맥스	312	180	440	68	3.43	355	450-150 x6	맥스	380	443	960	78	5.8	1800
180-100 x4	최소	265	153	316	66	3.43	220	450-150 x6	최소	320	340	672	76	5.8	1000
180-100 x5	맥스	312	180	550	68	3.43	450	650-150 x3	맥스	380	610	477.9	78	6.2	1120
180-100 x5	최소	265	153	395	66	3.43	280	650-150 x3	최소	320	440	324	76	6.2	630
180-100 x6	맥스	312	180	660	68	3.43	560	650-150 x4	맥스	380	610	637.2	78	6.2	1600
180-100 x6	최소	265	153	474	66	3.43	355	650-150 x4	최소	320	440	432	76	6.2	800
180-100 x7	맥스	312	180	770	68	3.43	630	650-150 x5	맥스	380	610	796.5	78	6.2	2000
180-100 x7	최소	265	153	553	66	3.43	400	650-150 x5	최소	320	440	540	76	6.2	1000
180-100 X8	맥스	312	180	880	68	3.43	710	650-150 x6	맥스	380	610	955.8	78	6.2	2240
180-100 X8	최소	265	153	632	66	3.43	450	650-150 x6	최소	320	440	648	76	6.2	1250
180-100 X9	맥스	312	180	990	68	3.43	800	800-180 X3	맥스	415	800	570	80	8	1800
180-100 X9	최소	265	153	711	66	3.43	500	800-180 X3	최소	353	660	366	78	8	1000
180-100 x10	맥스	312	180	1100	68	3.43	900	800-180 X4	맥스	415	800	760	80	8	2500
180-100 x10	최소	265	153	790	66	3.43	560	800-180 X4	최소	353	660	488	78	8	1250
300-180 X3	맥스	385	300	563.4	72.2	4.346	710	800-180 X5	맥스	415	800	950	80	8	3150
300-180 X3	최소	328	230	426	70.2	4.346	450	800-180 X5	최소	353	660	610	78	8	1600
300-180 X4	맥스	385	300	751.2	72.2	4.346	1000
300-180 X4	최소	328	230	568	70.2	4.346	560

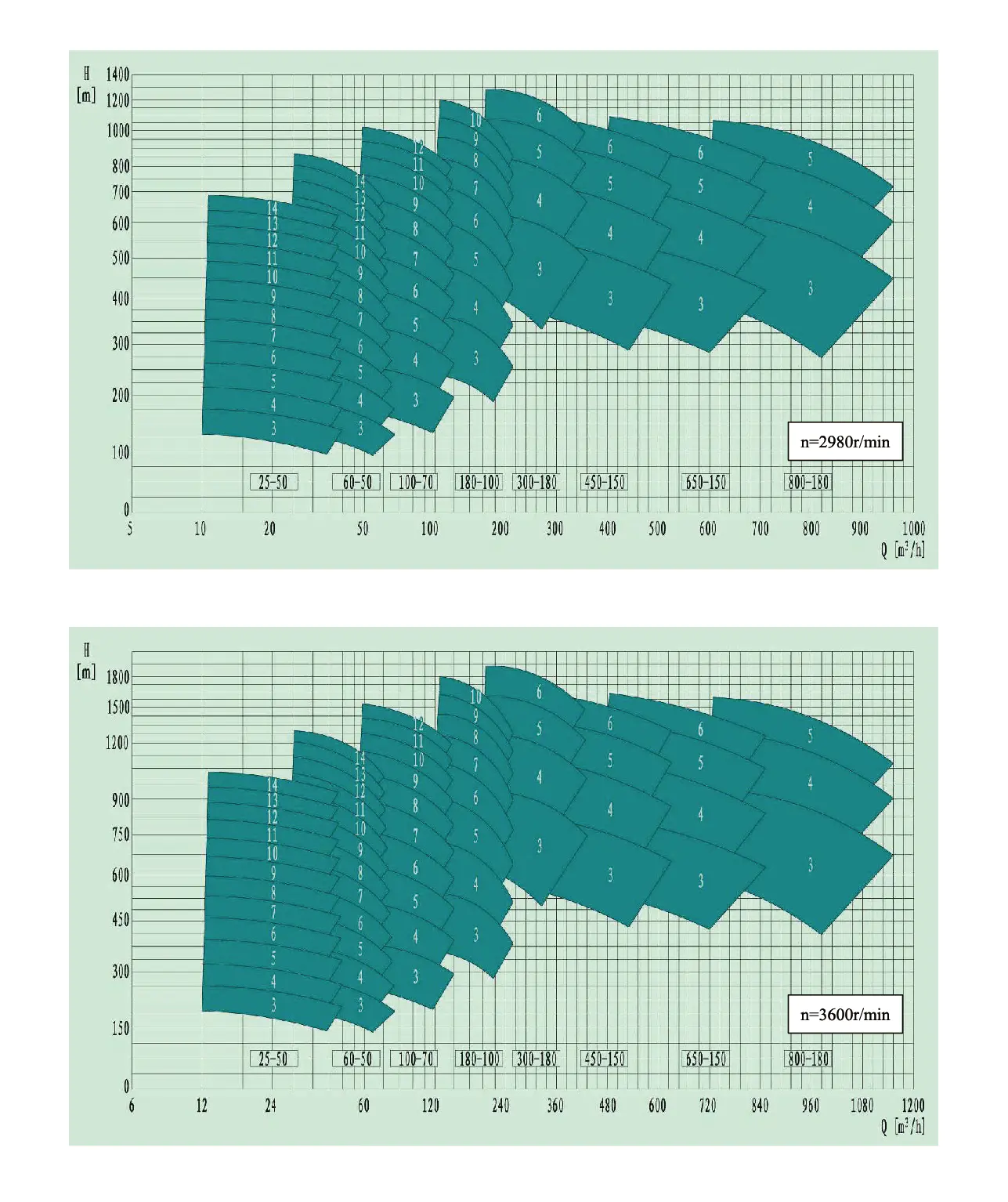

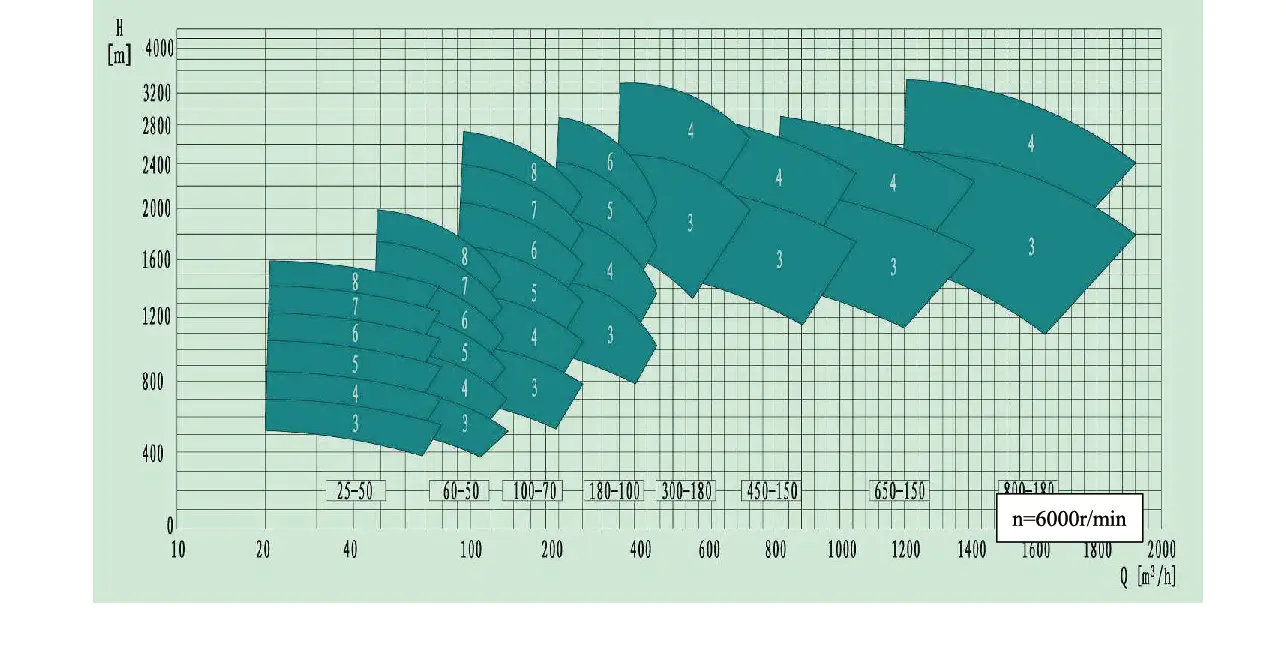

유형 스펙트럼 다이어그램

Api Between Bearing Type Multistage Centrifugal Pumps
