극저온 원심 펌프는 적용 가능한 매체 온도가 일반적으로 -150°C 이하인 초저온 매체를 이송하기 위해 개발된 특수 유체 이송 장비입니다. 일반 원심펌프에 비해 특수 극저온 소재와 정밀 밀봉구조를 채택해 열충격에 대한 저항성이 뛰어나 액화천연가스(LNG), 액체산소, 액체질소, 액체아르곤, 액체수소 등 저온의 액체가스를 안전하고 효율적으로 이송할 수 있는 장비이다.

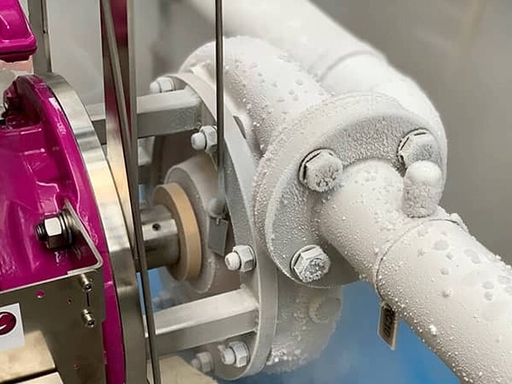

작동 원리
극저온 원심 펌프의 기본 작동 원리는 기존 원심 펌프와 동일합니다. 임펠러의 고속 회전을 통해 원심력을 생성하고 저온 액체 매체를 가속하며 기계적 에너지를 유체 운동 에너지로 변환하고 흡입 끝에서 배출 끝으로 매체를 안정적으로 전달합니다. 이들 사이의 핵심 차이점은 극저온 원심 펌프가 재료 취약성이나 장비 고장 없이 액화 천연 가스의 경우 -162°C에서 액체 헬륨의 경우 -269°C에 이르는 초저온 조건에 안정적으로 적응할 수 있다는 것입니다.

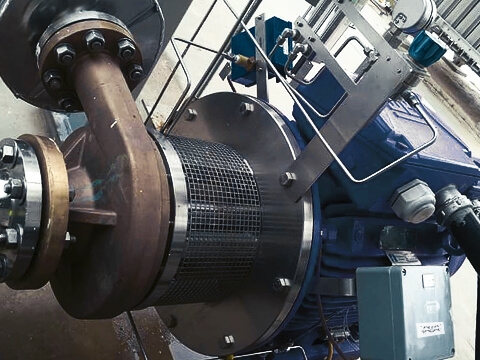

1. 특수 극저온 재료
펌프 본체와 임펠러는 304/316L 스테인레스 스틸, 알루미늄 합금, 청동 등 극저온 저항성 강철로 제작되어 저온 환경에서 충분한 인성을 제공하여 저온 취성을 제거합니다. 펌프 샤프트는 고강도 합금강으로 만들어져 온도차 응력과 고속 작동 부하를 견딜 수 있습니다.
2. 고급 씰링 시스템
휘발성 저온 매체의 누출을 효과적으로 방지하는 것이 장비의 안전한 작동의 핵심입니다. 래버린스 씰은 간단하고 내구성이 뛰어나 장기간 유지 관리가 필요 없는 작동이 가능합니다. 기계식 씰과 건식 가스 씰은 주로 액화 천연가스 적재 및 하역 시나리오에 사용됩니다. 씰링 액세서리는 폴리테트라플루오로에틸렌 및 유연한 흑연과 같은 극저온 방지 재료로 만들어져 저온에서 균열 및 고장을 방지하기 위해 일반 고무 씰을 대체합니다.
3.캐비테이션 방지 최적화 설계
저온 액체 가스는 끓는점이 매우 낮으며 작동 중에 캐비테이션이 발생하기 쉽습니다. 장비는 낮은 NPSH(Net Positive Suction Head) 구조를 채택하고 전면 인듀서와 이중 흡입 임펠러를 장착하여 입구 매체 압력을 높이고 근본 원인에서 매체 기화를 억제하며 캐비테이션 손상을 줄입니다.
4. 열충격 저항 보호 설계
장비는 급속 냉각이 엄격히 금지되어 있으며 급격한 온도 변화로 인한 쉘 균열을 방지하기 위해 표준에 따라 천천히 사전 냉각되어야 합니다. 수직구조와 수평구조로 구분됩니다. 수직형 배럴형 극저온 원심 펌프는 배기 효과가 더 좋고 열 전도가 적기 때문에 액화 천연 가스 산업에서 주류로 선택됩니다.
극저온 원심 펌프는 많은 고급 산업 분야에서 없어서는 안 될 요소이며, 그 중 액화천연가스(LNG) 산업이 현재 가장 큰 수요 시장입니다.
탱크 매체 이송, 선박 선적 및 하역, 탱크 트럭 충전을 위해 LNG 수령 스테이션에 널리 사용됩니다. 또한 천연가스 충전소를 갖추고 있어 대형 차량과 선박에 청정에너지 연료를 공급합니다.
공기 분리 장비의 핵심 지지 부품으로 액체 산소, 액체 질소, 액체 아르곤을 운반하는 데 사용되며 철 및 강철 제련, 의료용 산소 공급, 반도체 생산은 물론 액체 이산화탄소의 포집, 저장 및 운송에 사용됩니다.
로켓 추진제(액체 산소, 액체 수소)의 이송 및 충전을 담당하고, 항공우주 정밀 부품의 저온 테스트를 위한 액체 질소 순환 공급을 담당합니다.
수소 에너지 저장 및 신에너지 지원 프로젝트를 위한 핵심 장비 역할을 하는 수소 충전소의 액체 수소 저장 및 운송 및 운반 시나리오에 적합합니다.
LNG추진선박의 핵심 연료공급펌프로서 선박의 청정에너지를 안정적으로 공급합니다.
| 비교항목 | 극저온 원심 펌프 | 용적형 극저온 펌프 |
|---|---|---|
| 배송 흐름 | 대유량 전달 | 중소형 유량 전달 |
| 작동 압력 | 중간 압력 | 초고압 |
| 운영 효율성 | 대유량 조건에서 높은 효율 | 대유량 작동 시 효율이 낮음 |
| 유지관리 난이도 | 구조가 간단하고 유지보수가 용이함 | 내부 부품이 많고 유지 관리가 복잡함 |
| 적용 가능한 시나리오 | LNG 이송, 대형탱크 납품 | 작은 흐름과 높은 압력의 액체 수소, 액체 산소 전달 |
Q: 극저온 원심 펌프가 견딜 수 있는 최저 온도는 얼마입니까?
A: 기존 모델의 적용 온도 범위는 -150°C ~ -269°C이며 특수 LNG 극저온 원심 펌프의 정격 온도 저항은 -162°C에 도달할 수 있습니다.
Q: 수직 및 수평 극저온 원심 펌프 중에서 선택하는 방법은 무엇입니까?
A: 수직 배럴형 극저온 원심 펌프는 배기 효과가 좋고 단열 성능이 뛰어나 대규모 LNG 운송 프로젝트에 선호됩니다. 수평 펌프는 구조가 콤팩트하며 주로 소형 저압 저온 전달 시나리오에 사용됩니다.
Q: 극저온 원심 펌프의 캐비테이션을 효과적으로 방지하는 방법은 무엇입니까?
A: 충분한 입구 흡입 압력을 보장하고 매체 유도 장치를 설치하며 입구 파이프라인 필터를 정기적으로 청소하여 캐비테이션 문제를 효과적으로 방지합니다.
극저온 원심펌프는 저온 액체가스의 안전한 이송을 위한 핵심 장비로, 액화천연가스, 수소에너지, 산업용 가스 등 청정에너지 산업의 꾸준한 발전을 종합적으로 지원합니다. 전 세계 청정 에너지 수요가 지속적으로 증가함에 따라 극저온 원심 펌프의 시장 위치와 적용 범위는 계속 확대될 것입니다.테피코는 항상 고객에게 우수한 극저온 유체 솔루션을 제공하기 위해 최선을 다하고 있습니다. 구매 시 고품질 극저온 재료, 효율적인 캐비테이션 방지 구조, 저손실 씰링 구성을 우선시하는 것이 좋습니다.
