원심 펌프의 분류 시스템에서, 오버리 단일 - 스테이지 싱글 - 흡입 펌프 (BB1)와 오버 hung 단일 - 스테이지 이중 - 흡입 펌프 (BB2)는 일반적으로 사용 된 유형입니다. 그러나 구조 설계, 성능 및 애플리케이션 시나리오 측면에서 그 사이에는 상당한 차이가 있습니다. 이러한 차이를 명확히하는 것은 실제 선택과 응용에 큰 의미가 있습니다.

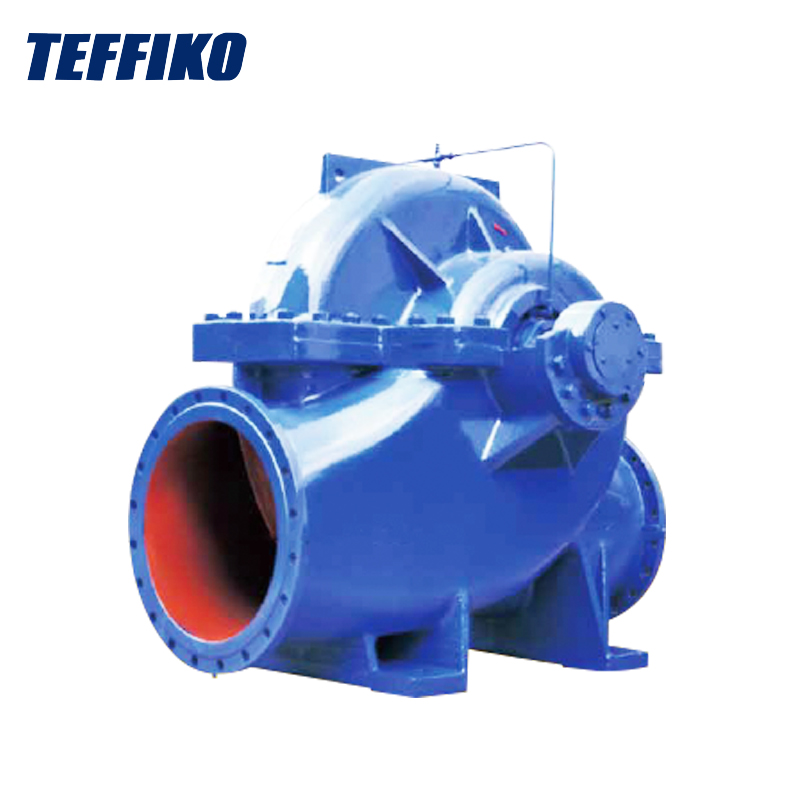

핵심 구조적 특징은 단일 흡입 설계에 있으며, 액체는 임펠러의 한쪽에서만 펌프 본체로 들어갑니다. 전체 구조는 비교적 작습니다. 펌프 샤프트의 한쪽 끝은 베어링에 의해지지되며, 다른 쪽 끝은 펌프 캐비티로 확장되고 임펠러에 연결되어 오버 hung 레이아웃이 형성됩니다. 추가 중간지지 구조가 필요하지 않으므로 설치 공간 요구 사항 측면에서 더 유연합니다.

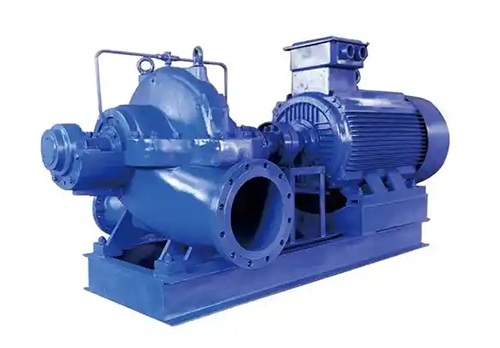

이중 흡입 설계를 채택하여 임펠러의 양쪽에서 액체가 동시에 들어갈 수 있도록합니다. 이 설계는 임펠러의 물 입구 채널의 대칭 분포를 초래합니다. 펌프 본체의 내부 흐름 채널 구조는 더 복잡하며 전체 볼륨은 일반적으로 오버 웅 단일 - 스테이지 단일 흡입 펌프 (BB1)의 볼륨보다 큽니다. 동시에, 이중 - 흡입 구조의 힘 균형에 대한 요구 사항이 높기 때문에 베어링 시스템의 설계는 대칭적인 물 섭취로 인한 압력 분포 변화에 대처하는 데 더 정확합니다.
흐름 성능 측면에서, 오버 웅형 단일 - 스테이지 싱글 - 흡입 펌프 (BB1)는 단일 측면 섭취로 인해 단위 시간당 액체 전달량이 상대적으로 제한되어있어 유량 요구 사항이 낮은 시나리오에 더 적합합니다. 대조적으로, 이중 측면 물 흡입의 이점에 의존하는 오버 웅형 단일 - 스테이지 이중 - 흡입 펌프 (BB2)는 동일한 회전 속도에서 더 큰 액체 전달 부피를 달성 할 수 있으며 특히 큰 흐름 전달이 필요한 작업 조건에서 잘 수행 할 수 있습니다.
작동 안정성 측면에서, 오버리 단일 - 스테이지 이중 - 흡입 펌프 (BB2)의 대칭적인 물 흡입 구조는 임펠러의 양쪽의 압력을 효과적으로 균형을 유지하여 고르지 않은 압력으로 인한 진동과 노이즈를 감소시켜 작동 중에 더 강한 안정성을 달성 할 수 있습니다. 이에 비해 오버리 단일 - 스테이지 싱글 - 흡입 펌프 (BB1)의 단일 수면 섭취는 임펠러가 특정 웨이 압력을 가질 수있게 해주 며, 이는 장기 조작 중에 더 큰 진동 진폭으로 이어질 수 있으며 장비의 장기 서비스 수명에 특정 영향을 미칠 수 있습니다.
또한, 캐비테이션 성능 측면에서, 오버리 단일 - 스테이지 이중 - 흡입 펌프 (BB2)의 이중 - 흡입 설계는 임펠러로 유입 될 때 액체의 유속을 감소시켜 캐비테이션 확률을 낮 춥니 다. 적용 가능한 중간 온도 및 흡입 조건이 더 넓습니다. 그러나, 물 섭취 방법의 한계로 인해, 오버 웅형 단일 - 스테이지 단일 - 흡입 펌프 (BB1)는 상대적으로 높은 순 양성 흡입 헤드 (NPSH)와 매체의 흡입 조건에 대한보다 엄격한 요구 사항을 갖는다.
위에서 언급 한 구조적 및 성능 특성을 기반으로, BB1 (Overhung Single -Stage Single -흡입 펌프)은 토목 건물의 물 공급, 소규모 산업 생산 라인의 액체 순환 및 농업 관개와 같은 중소 규모의 운송 시스템에 더 적합합니다. 이러한 시나리오에는 일반적으로 유량이 낮고 설치 공간이 제한되어 있으며 BB1 펌프의 소형 구조 및 편리한 설치 특성은 장점을 완전히 재생할 수 있습니다.
반면에 오버 웅형 단일 - 스테이지 이중 - 흡입 펌프 (BB2)는 도시 물 공급 및 배수 시스템과 같은 흐름 및 안정성에 대한 높은 요구 사항을 가진 대형 규모의 대규모 프로젝트에서 널리 사용되며, 대규모 발전소에서의 물을 순환시키고, 야금 산업에서의 수처리 및 물 전환의 물 전환 및 배수는 물 절약 프로젝트의 배수입니다. 이러한 시나리오에서 대규모 흐름 전달에 대한 수요 및 장기 안정적인 작동에 대한 요구 사항은이 펌프 유형의 성능 장점과 완벽하게 일치 할 수 있습니다.
유지 보수 측면에서 오버 웅형 단일 - 스테이지 싱글 - 흡입 펌프 (BB1)는 간단한 구조와 소수의 구성 요소를 갖습니다. 취약 부품의 일일 검사 및 교체는 유지 보수주기가 짧고 유지 보수 비용이 상대적으로 낮아서 더 편리합니다. 그러나 BB2 (Overhung Single -Stage Double -흡입 펌프)는 복잡한 구조를 가지고 있으며, 특히 유량 채널 및 베어링 시스템의 검사가 더 어렵 기 때문에 전문 기술자의 작동이 필요합니다. 유지 보수주기가 길고 전체 유지 보수 비용이 더 높습니다.
조달 비용 측면에서, 오버 웅형 단일 - 스테이지 싱글 - 흡입 펌프 (BB1)는 제조 비용이 낮고 저렴한 장비 조달 가격이 더 낮습니다. Overhung Single -Stage Double -흡입 펌프 (BB2)는 더 복잡한 설계 및 가공 기술로 인해 제조 비용이 높고 조달 가격이 상대적으로 높습니다.
요약하면, Overhung 단일 - 스테이지 싱글 - 흡입 펌프 (BB1)와 오버 hung 단일 - 스테이지 이중 - 흡입 펌프 (BB2)의 차이는 구조, 성능, 응용 프로그램 및 비용과 같은 여러 차원을 포함합니다. 실제 선택에서는 원심 펌프 시스템의 효율적이고 안정적인 작동을 보장하기 위해 특정 제공 요구 사항, 작업 조건 및 비용 예산에 따라보다 적합한 펌프 유형을 종합적으로 평가하고 선택해야합니다. 전문 기술 팀과 풍부한 프로젝트 경험과 함께테피 코회사는 작업 조건의 세부 사항을 깊이 고려하고 각 제품 권장 및 시스템 구성에서 펌프의 구조적, 성능 및 비용 요소를 포괄적으로 평가합니다. 선택테피 코원심 펌프 응용 분야에서 가장 전문적이고 사려 깊은 파트너를 선택하는 것을 의미합니다. 자유롭게 해주세요저희에게 연락하십시오필요한 경우.
-
