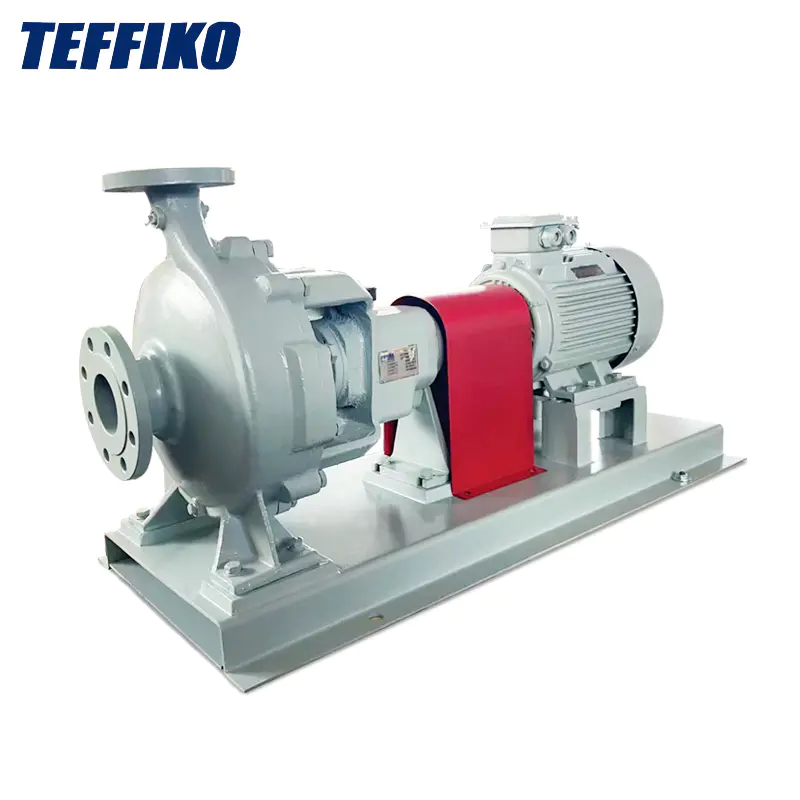

API OH1 오버행 유형 수평 원심 펌프

Teffiko TIHP 시리즈의 API OH1 오버행 유형 수평 원심 펌프. 원심 펌프의 구성 요소에는 포장 씰, 단일 엔드 불균형 기계 씰, 단일 엔드 균형 기계 씰, 이중 엔드 불균형 기계 씰 및 이중 엔드 균형 기계 씰이 포함됩니다. 이 밀봉 구성 요소는 안전하고 신뢰할 수 있으며 서비스 수명이 길다.

원심 펌프의 중요한 구성 요소로서, 펌프 본체 및 펌프 덮개는 고품질 부식성 합금으로 만들어져 고 부식성 매체에 저항 할 수 있습니다.

원심 펌프의 핵심 구성 요소로서 임펠러는 왁스 금형 공정을 사용하여 정확하게 주조된다. 정확한 치수, 고효율, 매력적인 외관 및 우수한 품질을 특징으로합니다.

원심 펌프의 구성 요소 중 하나 인 커플 링은 3 섹션 분리 가능한 커플 링입니다. 특별히 치료할 수 있으므로 유지 보수가 편리하고 비용 효율적입니다.

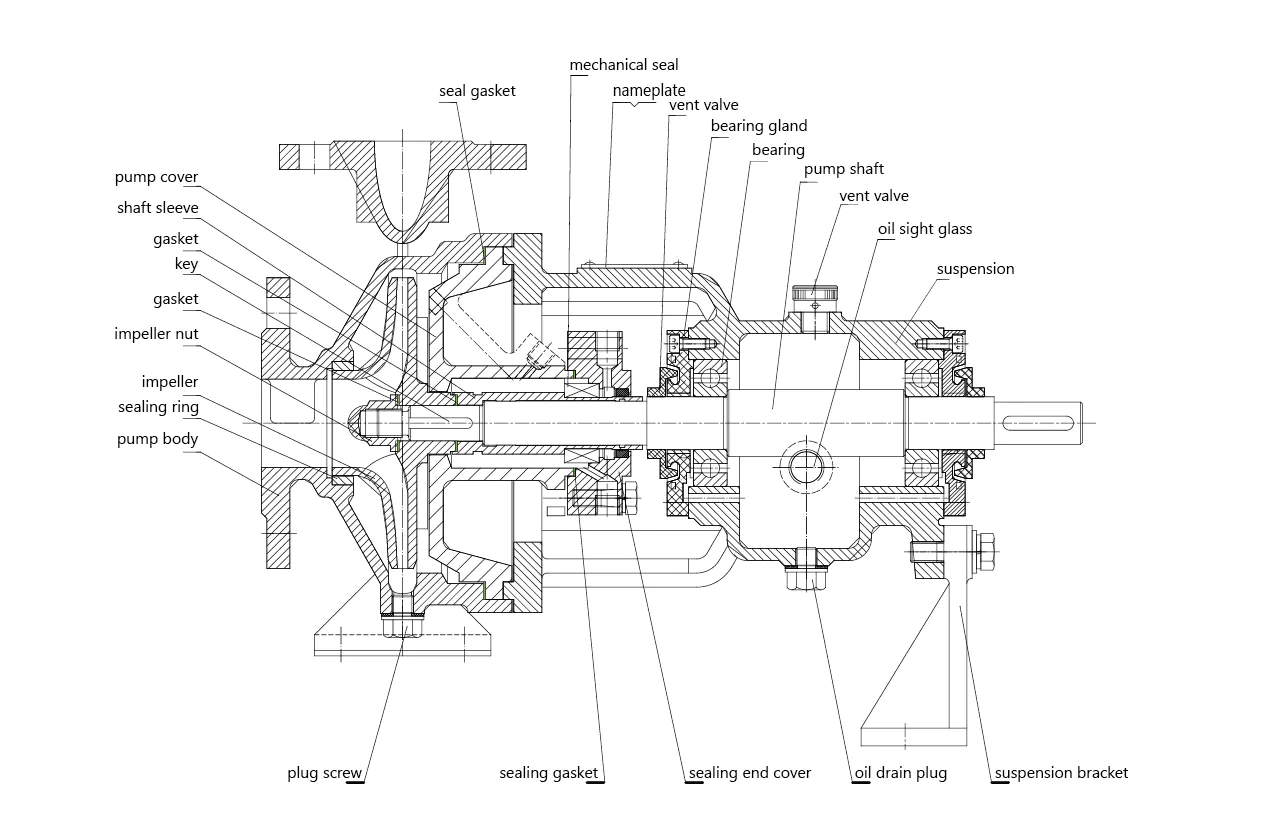

TIHP 원심 펌프 다이어그램

응용 프로그램 필드

● 화학 생산 : 황산 및 알칼리, 예 : 황산, 질산 및 수산화 나트륨과 같은 다양한 부식성 화학 원료를 운반하는 데 적합합니다.

● 석유 화학 산업 : 오일 정제 및 화학 생성물 합성 과정에서 원유, 정제 오일, 화학 중간체 및 다양한 첨가제를 운반하는 데 사용됩니다.

● 미세 화학 산업 : 고급 화학 산업의 높은 요구 사항을 충족합니다. 예를 들어, 제약, 살충제 및 향신료의 생산 공정에서 원료 운송에 사용됩니다.

● 비료 생산 : 암모니아 물 및 질산과 같은 고 부식성 원자재를 운반하는 데 사용할 수 있습니다. 부식 - 저항성 펌프 본체와 신뢰할 수있는 샤프트 씰을 통해 원료의 안정적인 운송을 보장하고 비료 합성 공정이 효율적으로 작동하도록 도와줍니다.

주요 기능

● Teffiko TIHP 시리즈 화학 원심 펌프 시리즈는 API 610 표준을 엄격하게 준수하여 제품 품질과 성능이 국제 고급 수준에 도달 할 수 있도록합니다.

● 펌프 본체 : 강화 갈비뼈가 장착되어 있습니다. CFD (Computational Fluid Dynamics) - 계산 된 유체 역학 및 더 큰 펌프 몸체의 경우, 작은 방사형 힘, 아름다운 외관 및 긴 서비스 수명이있는 이중 - 볼 루트 구조가 채택됩니다.

● 밀봉 구성 요소 : 기계식 씰 설계는 밀봉 시스템의 냉각 및 순환에 도움이되므로 씰을보다 신뢰할 수 있습니다.

● 온도와 압력 저항이 우수하며 1.6 MPa의 압력 하에서 안정적으로 작동 할 수 있습니다.

● 서스펜션 구성 요소 : 외부 모양은 정밀 주조 금형으로 제조되며 아름다운 외관과 높은 수준의 일반화. 30, 40, 50 및 55 서스펜션이 있으며 서스펜션 구성 요소는 크로스 시리즈 범용입니다.

● 커플 링은 3 개의 섹션 분리 가능한 커플 링으로 특수 처리를 통해 고객 요구 사항에 따라 직접 연결된 유형으로 만들 수 있습니다. 저렴한 비용으로 유지 보수에 편리합니다.

● 설치, 운영 및 유지 관리, 학습하기 쉬우 며 운영자의 기술 임계 값을 줄입니다.

작업 조건

● 유량 : 3.4-1000 m³/h

● 머리 : 3.7-128m

● 압력 : 최대 1.8 MPa

● 중간 온도 : -20

● 회전 속도 : 2900 r/min 및 1450 r/min
