체적 펌프는 주기적으로 펌프 캐비티의 부피를 변경하여 유체 전달을 깨닫는 장치입니다. 일반적인 유형에는 기어 펌프, 슬라이딩 플레이트 펌프, 다이어프램 펌프, 일반 스크류 펌프 등이 포함됩니다. 코어 로직은 체적 변화이지만 연속적이고 부드러운 나선형 공동 설계를 갖춘 점진적인 캐비티 펌프는 흐름 특성, 미디어 적응성, 방지 기능 및 작동 안정성 측면에서 동일한 펌프와 크게 다릅니다. 이 기사는 5 가지 핵심 차원과 비교하고의 고유 한 장점을 분석합니다.진행성 공동 펌프.
부피 펌프의 유량은 본질적으로주기 흡입 및 방전의 결과이지만 펌프 유형의 유량 변동은 크게 다릅니다.

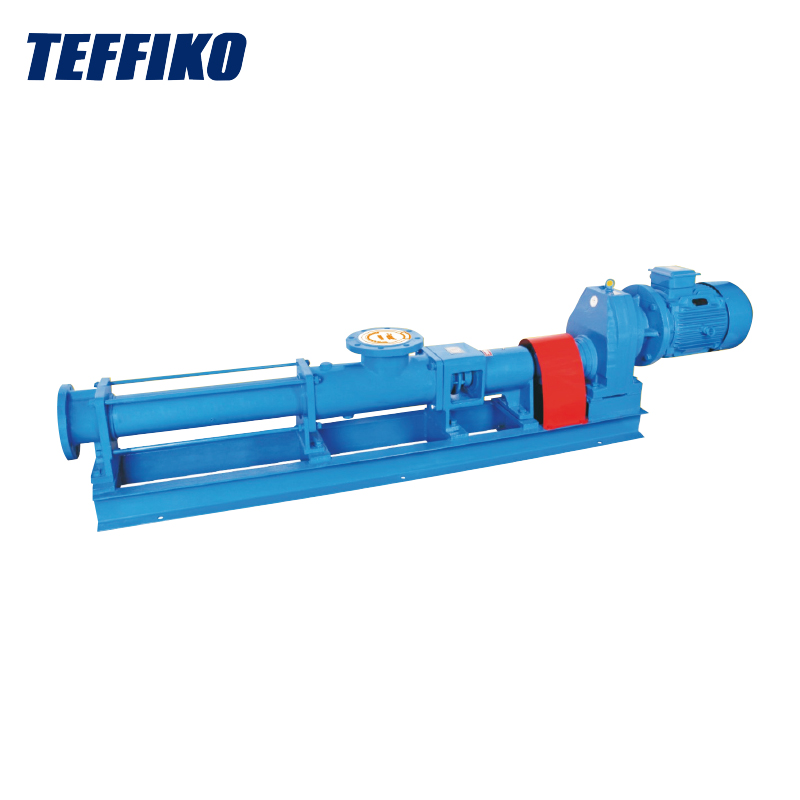

진행성 공동 펌프의 코어는 나선형 로터와 고정자에 의해 형성된 연속 나선형 캐비티입니다. 로터가 회전하면 공동이 축을 따라 균일하게 움직이고 유체는 섭취 말단에서 방전 말기까지 공동으로 감싸고 전체 과정에서 갑작스런 부피 돌연변이가 없습니다. 따라서, 유속은 회전 속도에 따라 선형으로 변하고 맥동 속도는 1%-3%로 낮을 수 있습니다. 안정적인 흐름 출력은 압력 변동을 피할 수 있습니다. 이 안정성은 정밀 유압 시스템에서 잘 작동하고 가공 정확도를 향상시킵니다. 다른 부피 펌프의 맥동 속도는 5%보다 높으며 안정성 요구 사항이 낮은 시나리오에만 적용됩니다.
하수 처리, 화학 산업, 식품 및 기타 필드의 유체 복합체에는 대부분 입자, 섬유, 고 점도 또는 부식성 물질이 포함됩니다. 전통적인 체적 펌프는 구조적 한계로 인해 모든 매체에 적응할 수 없으며 진행성 공동 펌프의 열린 나선형 공동 이이 제한을 깨뜨립니다.
나선형 공동의 핵심 장점은 좁은 채널과 탄성 고정자 버퍼가 없다는 것입니다.
• 채널 폭은 펌프 구경의 30% -50%에 도달 할 수 있으며 직경이 ≤8mm 인 고체 입자를 직접 전달할 수 있습니다.
• 고정자는 탄성 고무로 만들어졌습니다. 입자가 통과되면, 고정자는 재밍을 피하기 위해 포장 입자를 약간 변형시킨다;
• 배지의 점도는 광범위한 적응을 가지며, 고격도 유체의 효율은 5%-10%만 감소합니다.
다른 부피 펌프는 매체에 제한이 있습니다.
• 기어 펌프 : 기어 갭 밀봉에 의존하면 입자가없고 저조도 액체 만 전달할 수 있으며 입자 함유 미디어는 기어 마모를 가속화합니다.
• 슬라이딩 플레이트 펌프 : 슬라이딩 플레이트와 고정자 사이의 간격은 작으며 섬유 또는 큰 입자는 간격에 갇히기 쉽고 슬리퍼가 붙어 있습니다.
• 다이어프램 펌프 : 다이어프램의 왕복 운동을 통해 전송되면 밸브 볼/밸브 시트를 채널에 설치해야하며 입자는 밸브를 쉽게 차단할 수 있으며, 이는 깨끗하거나 미세 변형 유체를 전달하는 데만 적합합니다.
파이프의 섬유, 모발, 미사 등. 채널이나 간격에 쉽게 축적되기 때문에 막힘이 펌프를 작동시킬 수 없게 만듭니다. 프로그레시브 캐비티 펌프의 막 다른 각 나선형 공동은이 문제를 완전히 해결합니다.
나선형 공동은 죽은 구석과 좁은 틈이없는 연속적이고 열린 공간입니다. 유체가 흡입 끝에서 들어 오면 나선형 홈을 따라 배출 끝으로 이동하며 전체 공정에서 갑작스런 채널 수축 또는 회전이 없습니다. 긴 섬유를 함유 한 하수가 운반 되더라도 섬유는 나선형 공동으로 감싸고 유체로 번역되며 포장되거나 차단되지 않습니다.
기타 부피 펌프 : 먼지와 규모를 숨기는 구조 결함
• 기어 펌프 : 기어와 펌프 본체 사이의 간격은 작고 섬유질은 쉽게 틈에 갇혀 기어가 붙어 있습니다.
• 슬라이딩 플레이트 펌프 : 슬라이딩 플레이트와 고정자의 접촉 표면은 라인 접촉이며 작은 입자는 접촉 표면에 쉽게 내장되어 슬라이딩 플레이트 차단을 초래합니다.
• 다이어프램 펌프 : 밸브 볼/시트는 입자 트랩이며 작은 입자가 밸브에 갇혀 흡입이 좋지 않습니다.
백엔드 프로세스의 경우 흐름의 안정성은 처리 효과 및 비용에 직접적인 영향을 미칩니다. 진행성 캐비티 펌프의 낮은 맥동 및 일정한 흐름 특성은 정밀 공정을위한 안정제가됩니다.
유량은 회전 속도에 의해서만 결정되며 맥동 속도는 매우 낮아서 정확한 흐름 조정을 달성 할 수 있습니다.
• 주파수 변환기 모터가 장착 된 경우 정격 속도 범위 내에서 회전 속도를 조정할 수 있으며 유량은 선형으로 변합니다.
• 슬러지 탈수 링크에서 안정적인 슬러지 흐름은 컨디셔너와 슬러지가 완전히 혼합되어 탈수 효율을 향상 시키도록 할 수 있습니다.
• 에이전트 첨가 시스템에서 일정한 흐름 출력은 과도한 추가로 인한 2 차 오염 또는 에이전트 폐기물을 피합니다.
다른 부피 펌프는 크고 작은 흐름 문제가 있습니다.
• 기어 펌프 : 흐름 맥동이 크고 유량을 안정화시키고 시스템의 복잡성을 높이기 위해 추가 버퍼 탱크를 구성해야합니다.
• 슬라이딩 플레이트 펌프 : 맥동 속도는 약 5%-10%입니다. 기어 펌프보다 낫지 만 여전히 버퍼 장치가 필요합니다.
• 다이어프램 펌프 : 유량은 밸브의 개구 및 닫기 주파수에 의해 영향을받으며, 이는 흐름 정확도에 대한 요구 사항이 낮은 시나리오에만 적합합니다.
체적 펌프의 유지 보수 비용은 종종 총 작동 비용의 30% -50%를 차지하며, 진행성 공동 펌프의 모듈화 및 저지기 설계는 이러한 부담을 크게 줄입니다.
핵심 부품은 로터, 스티커 및 씰 일 뿐이며 복잡한 변속기 메커니즘이 없습니다.
• 고정자는 독립적 인 모듈입니다. 교체 할 때 펌프 바디 플랜지를 제거하고 로터를 꺼내서 완료하면됩니다.
• 로터의 표면이 경화되고 고정자는 엘라스토머입니다. 모래 함유 하수를 운송 할 때 서비스 수명은 최대 2-3 년이 될 수 있습니다.
다른 부피 펌프에는 높은 수리 비용 비용이 필요합니다.
• 기어 펌프 : 펌프 본체를 제거하고 기어를 교체하고 밀봉 링을 교체하는 데 2-4 시간이 걸리며 기어는 마모하기 쉽습니다.
• 슬리퍼 펌프 : 슬리퍼와 고정자는 전체적으로 교체해야하며 유지 보수 비용이 높습니다.
• 다이어프램 펌프 : 다이어프램과 밸브 볼을 자주 교체해야하며 밸브 시트는 마모 및 누출이 발생하기 쉽습니다.
다른 볼륨 펌프와 비교할 때, 진행성 공동 펌프의 핵심 장점은 연속 나선형 공동의 고유 한 설계에서 비롯됩니다. 그것은 진보적 인 체적 이동을 통해 흐름 맥동, 미디어 적응성, 방지 방지, 작동 안정성 등의 통증 지점을 해결하고 복잡한 유체를 전달하기위한 모든 라운드가된다. 하수 처리, 화학 산업, 식품 및 의약품 분야에서 포괄적 인 성능은 전통적인 체적 펌프보다 훨씬 우수하며 산업용 유체 운송 분야에서 보이지 않는 챔피언입니다.
