산업용 유체 운송 분야에서 ISG 수직 원심 펌프와 ISW 수평 원심 펌프는 독특한 구조적 장점과 정확한 시나리오 적응성으로 인해 수많은 응용 시나리오에 대한 주류 선택이 되었습니다. 그러나 특정 작업 조건에 직면할 때 정확한 모델 선택을 달성하는 것은 전문적인 과제입니다. 엔지니어링 팀으로서테피코, 우리는 절대적으로 최적의 펌프 모델은 없고 가장 적합한 솔루션만 있다는 것을 잘 알고 있습니다. 이 기사에서는 구조 설계, 성능 특성, 적용 가능한 시나리오, 설치 및 유지 관리라는 네 가지 주요 차원에서 ISG와 ISW 원심 펌프를 포괄적으로 비교합니다. 또한 모델 선택에 대한 Teffiko의 실제 경험을 공유하여 정보에 근거한 결정을 내리는 데 도움을 줍니다.
ISG 수직 원심 펌프와 ISW 수평 원심 펌프의 핵심 차이점은 구조 설계에서 시작됩니다. 이는 공간 점유, 설치 방법 및 파이프라인 적응 논리를 직접 결정하므로 모델 선택 시 고려해야 할 주요 요소입니다.

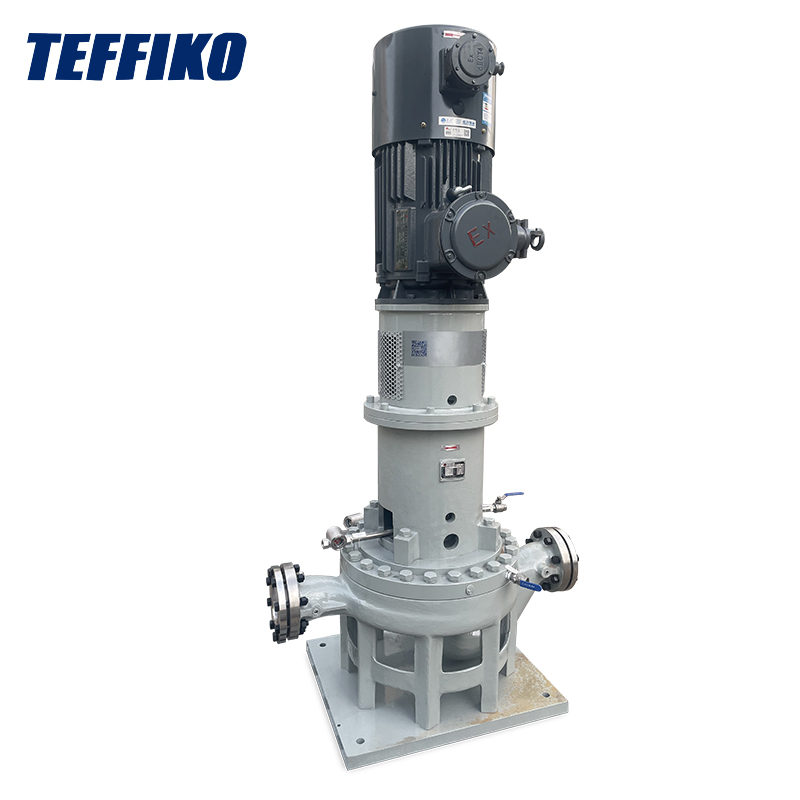

ISG 수직형 펌프는 펌프 샤프트가 지면과 수직인 일체형 수직 구조를 채택하고 있습니다. 전체 높이는 상대적으로 높지만 바닥 면적은 작습니다. 물 입구와 출구는 유연하게 설계되어 추가 베이스 없이 파이프라인 시스템에 직접 통합될 수 있습니다. 따라서 고층 건물의 보조 급수 장비실이나 소형 생산 라인과 같은 좁은 공간 시나리오에 특히 적합합니다.

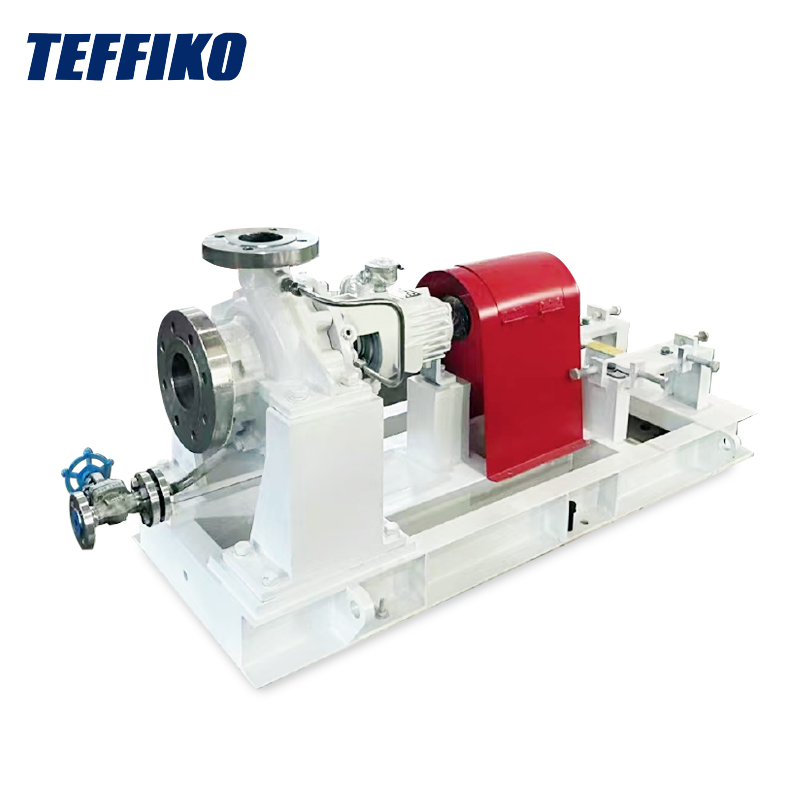

ISW 수평형 펌프는 모터와 펌프 본체가 수평으로 동축을 이루며, 펌프 샤프트가 지면과 평행하고 베이스를 통한 고정이 필요한 구조를 특징으로 합니다. 입구와 출구가 동일한 수평선상에 위치하여 수평배관과 직접 연결이 용이하고 저항손실이 적습니다. 이 구조는 무게 중심이 낮고 안정적인 작동을 보장하므로 유지 관리 작업이 편리한 대규모 작업장이나 도시 수처리 시설과 같이 충분한 지상 공간이 있는 시나리오에 적합합니다.
구조적 차이 외에도 두 가지 간의 성능 차이는 운영 효율성과 적용 가능한 작업 조건에 직접적인 영향을 미칩니다. 이는 에너지 소비, 헤드 범위 및 캐비테이션 저항과 관련된 적응성에서 특히 분명합니다.
유압 효율 측면에서 ISG 및 ISW 원심 펌프는 모두 고급 유압 모델 설계를 채택합니다. 임펠러 흐름 채널을 최적화한 후 정격 작업 조건에서 효율성은 일반적으로 75%~85% 범위로 상대적으로 비슷합니다. 그러나 가변 부하 작동 시나리오에서는 차이점이 나타납니다.
에너지 소비 측면에서:
ISW 수평 펌프의 순 흡입 양정(NPSH)은 일반적으로 ISG 펌프보다 0.5m-1.5m 낮습니다. 흡입 포트 설계가 더욱 최적화되어 쉽게 기화되는 매체를 운반하거나 흡입 저항이 높은 경우 캐비테이션이 덜 발생합니다. 반면 ISG 수직 펌프는 흡입 조건이 좋고 파이프라인이 짧은 경우에 더 적합합니다.
설치 난이도와 유지관리 비용은 장기간 사용 시 무시할 수 없는 요소입니다. 이 차원에서 둘 사이의 차이는 이후 단계의 운영 효율성에 직접적인 영향을 미칩니다.
ISW 수평 원심 펌프는 유지 관리가 더 편리합니다. 모터와 펌프 본체가 수평으로 분포되어 있기 때문에 분해 중에 커플링 실드를 제거하고 연결 볼트를 풀어 모터를 펌프 본체에서 분리하기만 하면 됩니다. 임펠러, 씰 등 취약한 부품을 교체할 때 파이프라인을 이동할 필요가 없습니다. 유지보수 인력은 지상에서 작업할 수 있어 매우 안전합니다. 예를 들어 씰이 누출되는 경우 유지보수 담당자가 높은 곳에 올라갈 필요가 없으며 1~2시간 내에 교체를 완료할 수 있습니다.
ISG 입형형 원심펌프의 경우 모터가 상단에 위치하므로 유지보수 시 먼저 모터 배선 및 고정 볼트를 제거한 후 모터를 들어 올려 펌프 본체 내부 부품에 접근해야 합니다. 좁은 공간이나 고층 장비실에 설치하는 경우 크레인이나 리프팅 장비를 사용해야 하므로 유지관리 주기가 길고 비용이 많이 든다. 따라서 유지 관리 편의성에 대한 요구 사항이 높은 시나리오(예: 무인 펌프 스테이션)의 경우 ISW 수평 원심 펌프가 더 권장됩니다.
ISG 수직형 원심 펌프와 ISW 수평형 원심 펌프는 각각 고유한 장점을 가지고 있으며 선택의 핵심은 공간, 작업 조건 및 유지 관리 요구 사항에 맞는 "적응"에 있습니다. 특정 작업 조건에 가장 적합한 펌프 모델을 선택하는 데 여전히 확신이 없다면,테피코의 전문팀이 무료로 선택 상담을 해드립니다. 우리는 풍부한 응용 경험을 갖고 있으며 특정 매개변수(유량, 헤드, 매체 특성, 설치 환경 등)를 기반으로 가장 적합하고 효율적인 솔루션을 추천하여 유체 시스템의 안정적이고 에너지 효율적인 작동을 보장할 수 있습니다.
-
