유체기계의 웅장한 풍경 속에서,테피코오랫동안 원심 펌프 분야에 깊이 관여해 왔습니다.원심 펌프구조가 간단하고 적용 범위가 넓기 때문에 지배적인 위치를 차지합니다. 소형 가정용 부스터 펌프부터 외관이 매우 다른 거대한 산업용 배수 스테이션에 이르기까지 다양한 원심 펌프가 있지만 케이싱을 제거하면 핵심 "기관"이 놀라울 정도로 유사합니다.
오늘은 클래식 Type B 펌프, 현대식 IS 펌프, 대유량 양흡입 펌프를 결합하여 원심펌프의 구조적 세부사항과 진화논리를 심층적으로 분석해보겠습니다.

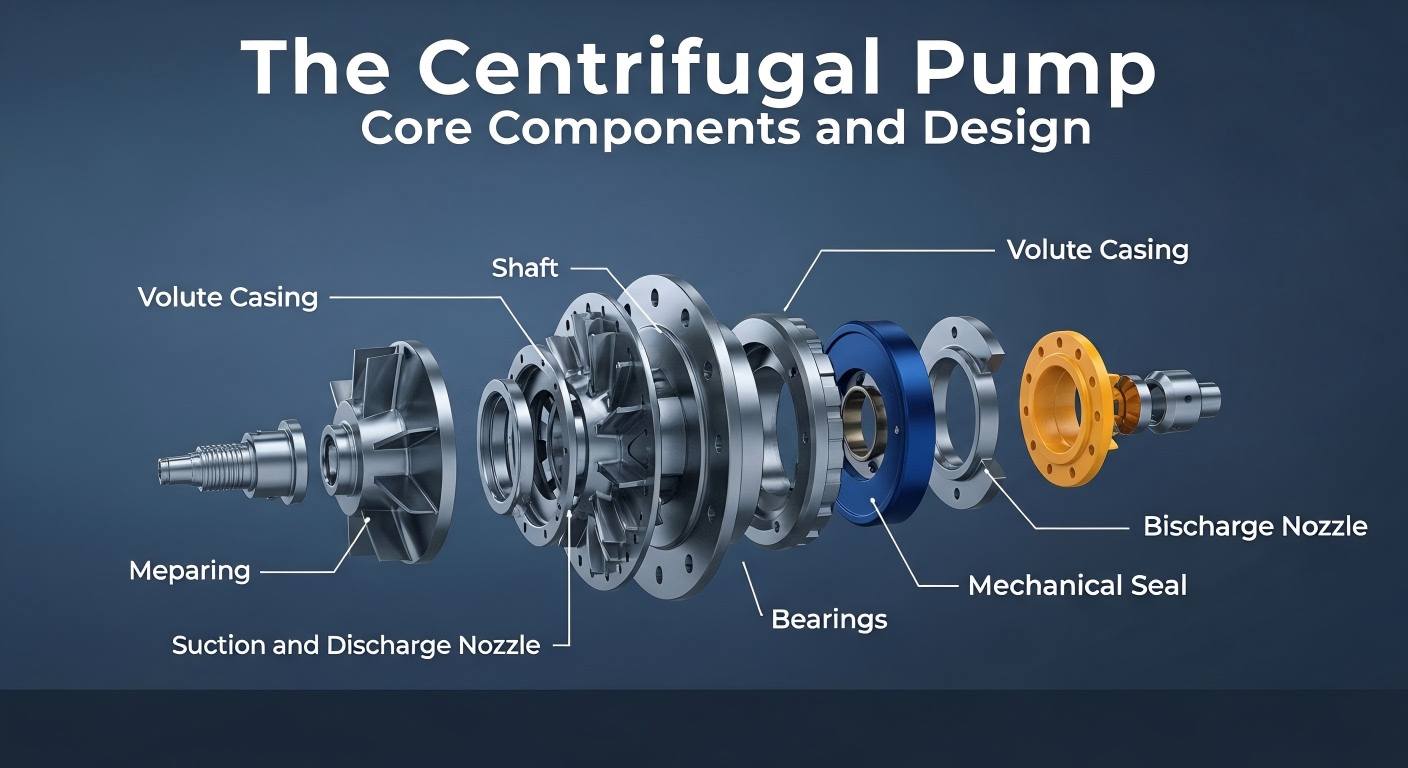

펌프 유형 변형에 관계없이 다음과 같은 주요 구성 요소가 원심 펌프의 기본 프레임워크를 형성합니다.
원심 펌프의 일반적인 구조를 이해한 후, 우리는 다양한 작업 조건에 적응할 수 있도록 구조 설계에 중점을 둔 몇 가지 일반적인 유형의 원심 펌프를 추가로 탐색합니다.
B형 펌프는 고전적인 원심 펌프 설계로, 펌프의 한쪽 끝이 브래킷 내부의 베어링에 의해 지지되고 임펠러가 장착된 끝이 브래킷 밖으로 캔틸레버 방식으로 연장되는 것이 특징입니다. B형 펌프는 펌프 본체와 펌프 커버의 조합에 따라 전면 개방형과 후면 개방형으로 구분됩니다. 후면 개방형 설계는 유지 관리 시 상당한 이점을 제공합니다. 펌프의 흡입구 및 배출구 파이프라인을 분해하지 않고도 브래킷 마개 너트를 풀기만 하면 임펠러와 함께 브래킷을 제거할 수 있어 유지 관리 과정이 크게 단순화됩니다. B형 펌프의 축방향 힘의 대부분은 임펠러의 밸런스 구멍에 의해 균형을 이루고 나머지 힘은 베어링에 의해 전달됩니다. 이러한 종류의 펌프는 구조가 간단하고 작동이 안정적이며 제조 및 유지관리가 용이하고 적응성이 뛰어나 한때 널리 사용되었습니다.
IS 펌프는 B형 펌프를 점차적으로 대체하고 있는 주류 단일 스테이지 단일 흡입 원심 펌프입니다. Type B 펌프를 기본으로 최적화하여 에너지 효율과 편의성을 향상시켰습니다. IS 펌프의 임펠러 흡입구 직경은 일반적으로 더 크고 펌프 본체의 흡입 및 토출구도 개선되어 펌프 본체가 베이스에 직접 지지됩니다. 동일한 성능의 B형 펌프에 비해 IS 펌프는 에너지 절약 특성을 반영하여 정격 출력이 더 작습니다. 또한 IS 펌프는 후면 개방형 구조를 채택해 유지보수 편의성이 더욱 강화됐다. 펌프 본체, 배관, 모터를 분해하지 않고도 연장 커플링의 중간 연결부를 제거해 회전부를 인출해 유지보수할 수 있다. IS 펌프는 산업용 및 도시 상하수도, 농업용 관개용으로 적합하며, 깨끗한 물 또는 깨끗한 물과 유사한 물리적, 화학적 특성을 지닌 액체, 온도가 80°C 이하인 액체를 이송할 수 있습니다.
단단 양흡입 원심펌프는 B형 펌프의 임펠러 2개를 결합한 것과 구조적으로 동일하며, 임펠러의 좌우측에서 동시에 액체가 유입되므로 같은 크기의 단흡입 펌프보다 유량이 훨씬 큽니다. 로터는 양쪽 끝에서 지지되며 펌프 케이싱은 일반적으로 수평으로 분할된 볼류트형이며 두 개의 반나선형 흡입 챔버가 펌프 케이싱과 함께 분할 구조를 형성합니다. 이 설계는 큰 유량을 처리할 뿐만 아니라 임펠러로의 대칭 액체 유입으로 인해 자체적으로 펌프의 축력 균형을 유지하므로 추가적인 축력 균형 장치가 필요하지 않습니다. 동일한 유량에서 이중 흡입 펌프는 일반적으로 단일 흡입 펌프보다 캐비테이션 저항이 더 우수합니다. 이는 쉽게 기화되는 액체를 이송하거나 흡입 양력이 높은 조건에서 특히 중요합니다. 펌프의 샤프트 씰 장치는 대부분 패킹 씰을 채택하고 가압된 물을 도입하여 냉각 및 윤활을 위해 스터핑 박스에 워터 씰 링을 설치합니다.
Type B 펌프의 견고한 내구성부터 IS 펌프의 에너지 절약형 정밀성, 그리고 양흡입 펌프의 뛰어난 성능에 이르기까지 원심 펌프의 구조적 진화는 항상 효율성과 유지 관리 편의성이라는 두 가지 핵심 주제에 집중되어 왔습니다. 일반적인 코어 구조를 기반으로 하는 다양한 유형의 원심 펌프는 다양한 산업 시나리오의 요구 사항을 충족하는 고유한 구조적 특성과 적용 장점을 가지고 있습니다.테피코앞으로도 전문적인 기술로 원심펌프의 연구개발과 응용에 힘쓰겠습니다.
