원심 펌프 기초 설치 모범 사례: 기초 볼트 및 그라우팅에 대한 6가지 주요 지침

산업용유체 부문에서는테피코엔지니어들은 "펌프의 안정성은 설계와 기초에 의해 동일하게 정의됩니다."라는 핵심 원칙을 강조합니다. 기초 볼트 설치의 정밀도는 작동 중 원심 펌프의 고유 진동수와 진동 수준을 직접적으로 결정합니다.

다음은 Teffiko의 기술 팀이 건설 참조를 위해 요약한 기초 볼트 구멍 및 그라우팅 절차에 대한 6가지 중요한 기술 요구 사항입니다.

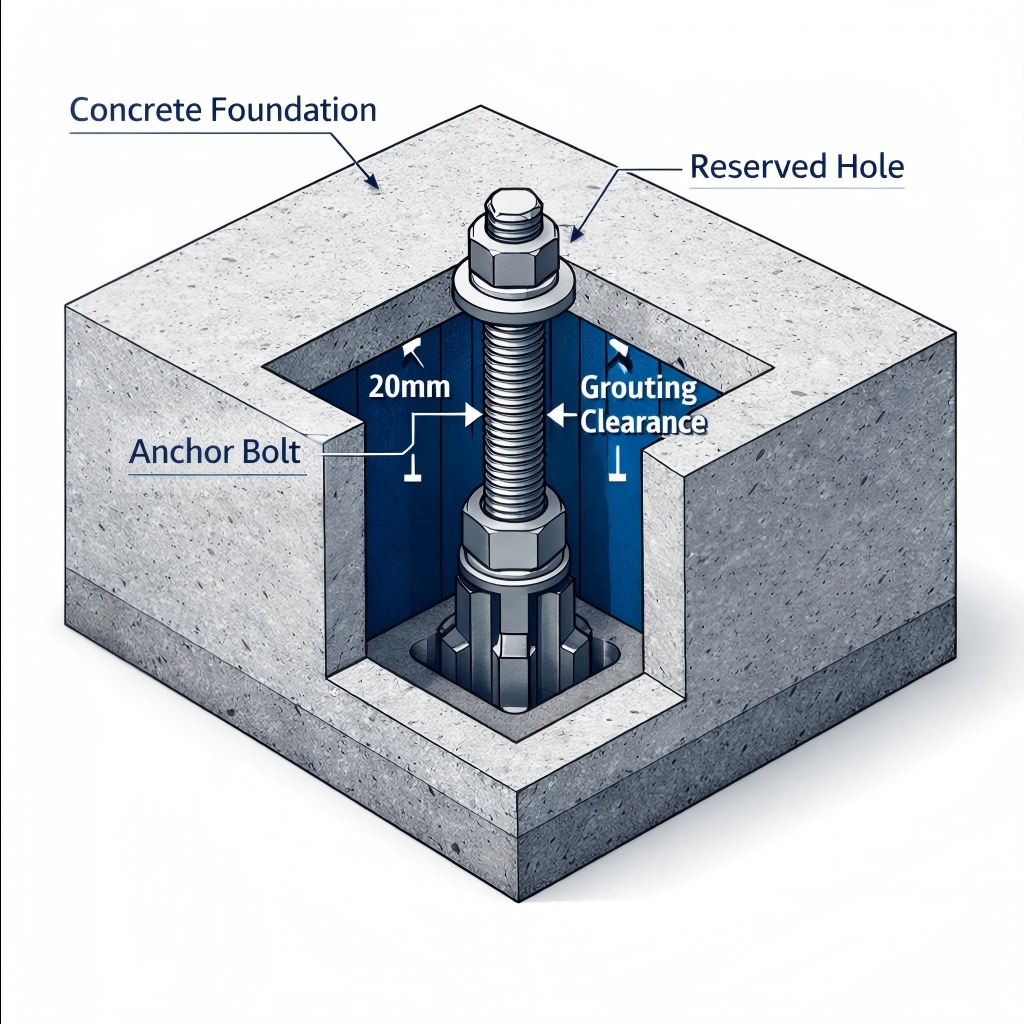

1. 정밀 위치 결정: 치수 정확도 및 수평성

정밀도는 안정성의 기초입니다. 그라우팅 전, 펌프 제조사의 기술 사양에 대한 엄격한 검증이 필수입니다.

• 치수 일관성: 기초 볼트의 간격과 직경은 펌프 베이스 또는 장치 치수와 엄격하게 일치해야 합니다. 사소한 편차라도 강제 조립을 유발하여 펌프 샤프트에 초기 응력을 유발할 수 있습니다.
• 수평 요구 사항: 기초 표면 수평의 편차는 미터당 0.5mm 이내(또는 장비 제조업체가 지정한 대로)로 제어되어야 합니다.
• 기술적 통찰력: 이 공차를 초과하면 고정 시 펌프 케이싱의 비틀림 변형이 발생합니다. 이로 인해 기계적 씰 면 맞춤이 손상되어 누출과 과도한 진동이 발생하며, 이는 설명할 수 없는 씰 실패의 주요 원인입니다.

2. 통합 기술: 기울어짐 및 변위 방지

기초 볼트 주변의 적절한 콘크리트 통합은 구조적 무결성을 위해 중요합니다.

• 기울어짐 방지: 진동기는 기초 볼트에 직접 접촉하거나 측면 압력을 가해서는 안 됩니다. 직접 접촉하면 볼트가 기울어질 수 있습니다. 볼트가 기울어지면 수직이 아닌 하중 분포가 발생하여 너트 경계면에 전단 응력 집중 지점이 생성됩니다.
• 변위 제거: 타설 과정에서 모든 내장 부품(볼트 및 슬리브)이 변위 없이 고정된 상태로 유지되도록 건설 중에 안전한 고정 조치를 구현해야 합니다.

3. 타이밍 제어: 75% 강도 임계값 및 2차 그라우팅

성급한 건설 일정에서 타이밍은 종종 가장 무시되는 요소입니다.

• 강도 임계값: 기본 기초 콘크리트는 펌프 장치가 수평을 이루고 정렬되고 고정되기 전에 설계된 압축 강도의 최소 75%를 달성해야 합니다. 조기 하중은 고르지 못한 기초 침하를 초래할 위험이 있습니다.
• 프로세스 순서: 2차 그라우팅은 장비가 정확하게 정렬되고 영구적으로 고정된 후에만 진행되어야 합니다.
• 최적의 두께: 2차 그라우팅 층 두께는 30mm에서 70mm 사이로 엄격하게 유지되어야 합니다.
• 기술적 분석: 30mm보다 얇은 층은 하중을 효과적으로 전달하기에 충분한 질량이 부족하고 균열이 발생하기 쉽습니다. 70mm보다 두꺼운 층은 과도한 수축 응력을 발생시켜 내부 균열을 유발합니다. 30~70mm 범위는 하중 전달을 위한 검증된 "안전 영역"입니다.

4. 인터페이스 준비: 청결도 및 수분 조절

기존 콘크리트와 새 콘크리트 사이의 결합은 이중 보호 장치가 필요한 중요한 약점입니다.

• 청소 기준: 2차 그라우팅을 위해 지정된 표면을 철저히 세척하여 모든 오일, 먼지, 레이턴스 및 느슨한 입자를 제거해야 합니다.
• 수분 조건: 하지면은 그라우팅 전에 SSD(포화 표면 건조) 상태(완전히 젖었지만 물이 고여 있지 않은 상태)여야 합니다. 이는 오래된 콘크리트가 새로운 그라우트에서 수분을 흡수하여 결합 강도를 손상시키는 것을 방지합니다.
• 저온 예방 조치: 주변 온도가 0°C 아래로 떨어지면 즉시 결빙 방지 조치를 취하여 접합 성능을 파괴하는 인터페이스의 결빙을 방지해야 합니다.

5. 재료선택 : 고강도 세골재 콘크리트

다단 원심 펌프와 같은 고정밀 장비의 경우 재료 사양이 가장 중요합니다.

• 골재 사양: 그라우트가 좁은 볼트 구멍과 바닥 틈을 빈 공간 없이 완전히 채우도록 하려면 미세한 쇄석 콘크리트가 선호됩니다.
• 강도 계층: 그라우팅 재료의 압축 강도 등급은 기본 기초 콘크리트의 압축 강도 등급보다 한 등급 높아야 합니다.
• 공학 원리: 여기서는 "강한 껍질, 약한 핵심"이라는 개념이 유효하지 않습니다. 펌프 작동 중 발생하는 동적 하중을 효과적으로 분산시켜 기초 자체의 응력 손상을 방지하려면 설치 층이 베이스보다 강해야 합니다.

6. 경화 환경: 5°C 이하의 열 보호

경화는 장기적인 내구성을 위한 최종적이고 가장 결정적인 단계입니다.

• 임계 온도 임계값: 주변 온도가 5°C 미만으로 떨어지면 시멘트 수화 반응이 크게 느려져 강도 발달이 손상됩니다.
• 필수 조치: 2차 그라우팅 층의 경화 기간 동안 엄격한 단열 또는 가열 조치를 적용해야 합니다.
• 위험 경고: 저온에서 부적절하게 경화하면 그라우트 층이 설계 강도에 도달하지 못하고 펌프 작동 중에 잠재적인 구조적 실패 위험이 발생할 수 있습니다.

결론

"세부 사항이 성공 또는 실패를 결정합니다"라는 격언은 특히 다음과 관련이 있습니다.원심 펌프설치. 예약된 구멍의 치수 정확도부터 2차 그라우팅의 엄격한 프로토콜 및 밀리미터 수준의 볼트 정밀도까지 모든 단계가 상호 연결됩니다.테피코이러한 엄격한 표준을 준수하여 모든 세부 사항을 제어하고 전문적인 실행 및 품질 보증을 통해 펌프 장비의 안정적이고 신뢰할 수 있는 작동을 보장합니다.
