OH3 원심 펌프: 좁은 공간을 위한 최고의 선택

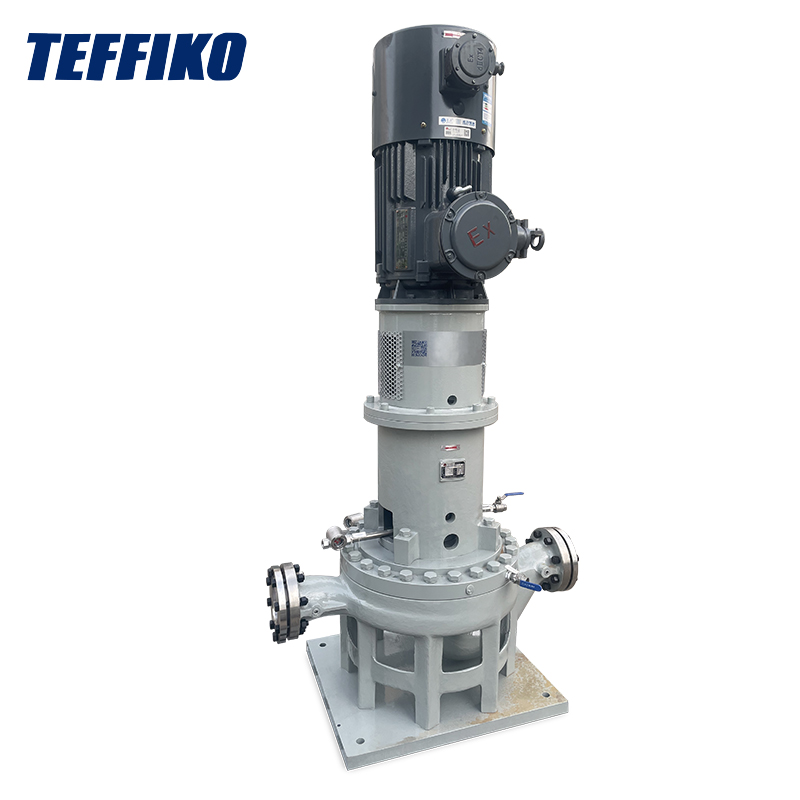

그만큼OH3 원심 펌프그것은 나에게 깊은 인상을 남겼습니다. 정유소의 파이프 랙과 혼잡한 해양 플랫폼 데크부터 발전소의 고압 파이프라인 시스템에 이르기까지 어디에서나 그것을 발견할 수 있습니다. 다른 펌프 모델과 차별화되는 점은 공간을 절약하는 수직 설계, 조립 및 분해가 쉬운 모듈식 구조, 고온, 고압 및 부식성 매체를 견딜 수 있는 능력 등 안정적이고 내구성이 뛰어난 기능입니다. 이는 산업 환경에서 가장 흔히 발생하는 까다로운 문제를 해결하기 위해 특별히 설계된 것과 같습니다. 아래에서는 핵심 구성 요소, 실제 작동 원리, 이러한 설계가 실제 공장 작동 조건에 어떻게 적용되는지 자세히 설명하겠습니다.

I. 핵심 구조 구성요소

OH3의 성능은 공허한 말이 아닙니다. 모든 구성 요소는 산업의 문제점을 해결하기 위해 정밀하게 설계되었습니다. 하나씩 분석해 보겠습니다.

1.1 수직 모듈러 베어링 브래킷

베어링 하우징과 펌프 본체를 통합하는 OH1과 같은 수평 펌프와 달리 OH3는 펌프 케이스 위에 수직으로 장착된 독립 모듈형 베어링 브래킷을 채택합니다. 이 디자인은 산업 시나리오에 대한 혁신적인 혁신입니다.

• 최고 수준의 하중 지지력: 베어링 브래킷은 최소 벽 두께가 15mm인 견고한 주철 또는 연성 철로 제작되어 API 610 표준에 지정된 노즐 하중을 완벽하게 견딜 수 있습니다. 파이프라인의 열팽창, 수축 또는 진동으로 인해 샤프트 정렬 불량이 발생하는 것을 본 적이 없습니다. 안정성이 탁월합니다.
• 손쉬운 유지 관리: 반경 방향 힘과 축 방향 힘을 모두 견딜 수 있는 "연속" 복열 원통형 롤러 베어링이 내부에 장착되어 있습니다. 가장 중요한 것은 입구 및 출구 파이프라인을 분해할 필요가 없다는 것입니다. 검사 및 수리를 위해 상단에서 베어링 브래킷을 제거하기만 하면 되며 가동 중지 시간이 크게 줄어듭니다.

1.2 단일 스테이지 임펠러 및 이중 볼류트 케이싱

임펠러와 볼류트의 조합은 전산유체역학(CFD)을 통해 최적화되어 완벽하게 일치합니다. 직경이 DN80 이상인 모든 모델에는 이중 볼류트가 표준으로 제공됩니다. 이 작은 수정으로 효율성과 안정성이 두 배로 늘어납니다.

• 견고하고 정교하게 설계된 임펠러: 316L 스테인리스 스틸 또는 Hastelloy로 제공되며 뛰어난 내식성을 제공합니다. 뒤쪽으로 휘어진 블레이드는 유체 난류를 최소화하여 놀라울 정도로 높은 에너지 전달 효율을 제공합니다. 잠금 너트로 펌프 샤프트의 한쪽 끝에만 고정되어 작동 중에 축 이동이 발생하지 않습니다. 유지 관리 중에 특별히 확인했으며 고강도 사용 중에도 제자리에 단단히 유지됩니다.
• 이중 볼류트는 주요 문제점을 해결합니다. 일반적인 단일 볼류트는 고유량 조건에서 불균형한 방사형 힘을 생성하여 시간이 지남에 따라 샤프트와 베어링을 마모시킵니다. 그러나 OH3의 이중 볼류트는 대칭 흐름 채널을 통해 유체를 두 경로로 분할하여 반경 방향 힘의 90%를 상쇄하고 샤프트 편향과 베어링 마모를 크게 줄입니다. 제 경험에 따르면 이는 펌프의 사용 수명을 몇 년까지 연장할 수 있습니다.

1.3 API 682 준수 씰링 시스템

고압, 독성 또는 고온 매체를 운반할 때 누출은 치명적인 위험이지만 OH3의 밀봉 시스템은 이러한 문제를 완전히 제거합니다.

• 안정적이고 신뢰할 수 있는 기본 구성: 탄화규소-흑연 밀봉 표면을 갖춘 단일 말단 기계적 밀봉이 표준으로 제공됩니다. 화려하지는 않지만 위험하지 않은 매체에는 충분합니다. 누출 문제 없이 몇 달 동안 지속적으로 실행했습니다.
• 고도로 타겟팅된 업그레이드 옵션: 독성 또는 부식성이 높은 매체를 운송하는 경우 격리 유체 시스템을 갖춘 이중 엔드 기계적 씰로 업그레이드하여 누출을 5ml/h 이하로 제어할 수 있습니다. 이는 기존 포장 씰의 임계값 20ml/h보다 훨씬 낮습니다. 이러한 안전 여유는 위험 물질을 취급할 때 안심이 됩니다.

1.4 수직 파이프라인 직접 연결 설계

"파이프라인 직접 연결" 설계는 좁은 공간과 에너지 절약 요구 사항에 대한 생명의 은인입니다. 입구 및 출구 플랜지는 파이프라인 중심선과 정확하게 정렬되어 추가 장착 베이스가 필요 없으며 사용 첫날부터 장점이 분명해집니다.

• 탁월한 공간 활용: DN200 모델은 펌프 높이가 1.0~1.5미터에 불과해 동일한 유량을 사용하는 수평 펌프에 비해 바닥 공간이 60% 줄어듭니다. 이러한 장점은 해양 플랫폼이나 혼잡한 정유소 파이프 랙에서 매우 중요합니다. 다른 펌프 모델이 접근할 수 없는 위치에 설치할 수 있습니다.
• 상당한 에너지 절약 효과: 파이프라인 엘보 수가 줄어들어 압력 손실이 줄어들고 장기간 사용하면 전체 시스템의 에너지 소비를 5%-8%까지 낮출 수 있습니다. 초기 비용 절감은 크지 않지만 시간이 지남에 따라 합산되어 비용에 중점을 두는 공장 관리자에게는 놀라운 일이 됩니다.

II. 상세한 작동 원리

기본적으로 OH3는 원심력을 기반으로 작동하지만 유체 운송의 모든 링크는 고압 및 높은 안정성 요구 사항을 충족하도록 최적화되었습니다. 나는 그것을 일반 언어로 단계별로 분석하겠습니다.

1단계: 유체 흡입

유체는 직접 연결된 흡입 플랜지를 통해 펌프로 들어갑니다. 플랜지와 파이프라인 사이의 정밀한 정렬은 원활한 유체 흐름을 보장하며(어수선한 난류 없음), 입구 흐름 채널의 연마된 내벽은 마찰 저항을 줄입니다. 이렇게 하면 유체가 임펠러로 균일하게 흐르게 됩니다. 저렴한 펌프에서 흔히 발생하는 문제인 캐비테이션이 거의 발생하지 않는다는 것을 알았습니다.

2단계: 임펠러에 의한 에너지 전달

모터는 유연한 커플 링을 통해 펌프 샤프트를 회전시켜 임펠러가 1450-2900rpm의 고속으로 작동하도록 구동합니다. 원심력은 임펠러 중앙에서 가장자리로 유체를 밀어내고, 유체가 뒤로 구부러진 블레이드를 통과함에 따라 속도와 압력이 동시에 급등합니다. 이 단계는 모터의 기계적 에너지를 유체에너지로 변환하는 핵심링크이자 펌프 작동의 핵심입니다.

3단계: 이중 볼류트의 압력 변환

그러면 고속 유체가 이중 볼류트로 들어갑니다. 볼류트의 나선형 흐름 채널의 단면적은 점차 확장되어 유체의 속도를 늦추고 운동 에너지의 대부분을 정압으로 변환합니다(이 과정을 "확산"이라고 함). 대칭형 설계는 균일한 압력 분포를 보장하고 반경 방향 힘을 상쇄하며 펌프 샤프트의 회전을 원활하게 유지합니다. 심지어 최대 부하에서도 흔들림이 없습니다.

4단계: 밀봉 및 유체 배출

출구 플랜지를 통해 배출되기 전에 유체는 기계적 밀봉 시스템을 통과합니다. 스프링의 작용으로 고정식 씰 링과 회전식 씰 링이 서로 단단히 맞아 단단한 장벽을 형성합니다. 고압 미디어를 운반할 때에도 누출 문제가 발생한 적이 없습니다. 마지막으로, 가압된 유체는 후속 공정의 요구 사항을 충족하기 위해 다운스트림 파이프라인으로 들어갑니다.

5단계: 베어링 및 샤프트 시스템의 안정적인 지지

펌프 작동 중에 모듈 베어링 브래킷의 복열 롤러 베어링은 회전하는 펌프 샤프트를 지속적으로 지지하여 유체 흐름에 의해 생성된 반경 방향 힘과 임펠러 추력에 의해 생성된 축 방향 힘을 흡수합니다. 내장된 비말 윤활 시스템은 베어링을 시원하게 유지합니다. 과열 없이 425°C에서 작동하는 것을 보았습니다. 또한 최소한의 유지 관리가 필요합니다. 정기 검사 중에 윤활유 수준만 확인하면 됩니다.

III. 다른 OH 시리즈 펌프와의 비교

OH3의 장점을 직관적으로 보여주기 위해 API 610 표준에 따라 다른 두 가지 일반적인 OH 시리즈 펌프(OH1 및 OH2)와 비교합니다.

결론

개인적인 경험을 통해 OH3는 API 610 표준을 준수하는 성숙한 제품일 뿐만 아니라 산업 신뢰성과 엔지니어링 세부 사항에 대한 Teffiko의 심층적인 이해가 반영된 제품이라고 자신있게 말할 수 있습니다. 화려하거나 쓸모없는 기능이 없습니다. 모든 구성 요소는 공간 절약, 유지 관리 용이성, 극한 조건에 대한 저항성, 누출 방지 등의 문제를 효과적으로 해결하는 실용적인 목적을 제공합니다.

물론 시중에서 가장 저렴한 옵션은 아니며 모듈식 베어링 브래킷이 실제로 약간 무겁다는 것을 알았습니다. 그러나 신뢰성은 초기 투자 비용을 상쇄하기에 충분합니다. Teffiko는 단순히 장비를 판매하는 것이 아니라 전문적인 선택 조언과 전체 수명 주기 지원을 제공합니다. 나는 질문이 있을 때 그들의 팀에 여러 번 문의했고 항상 신속한 답변을 받았습니다. 이러한 협력 모델을 통해 공장은 지속적이고 원활하게 운영될 수 있습니다.

더 많은 솔루션과 실제 사례를 보려면 공식 웹사이트를 방문하세요.www.teffiko.com.
