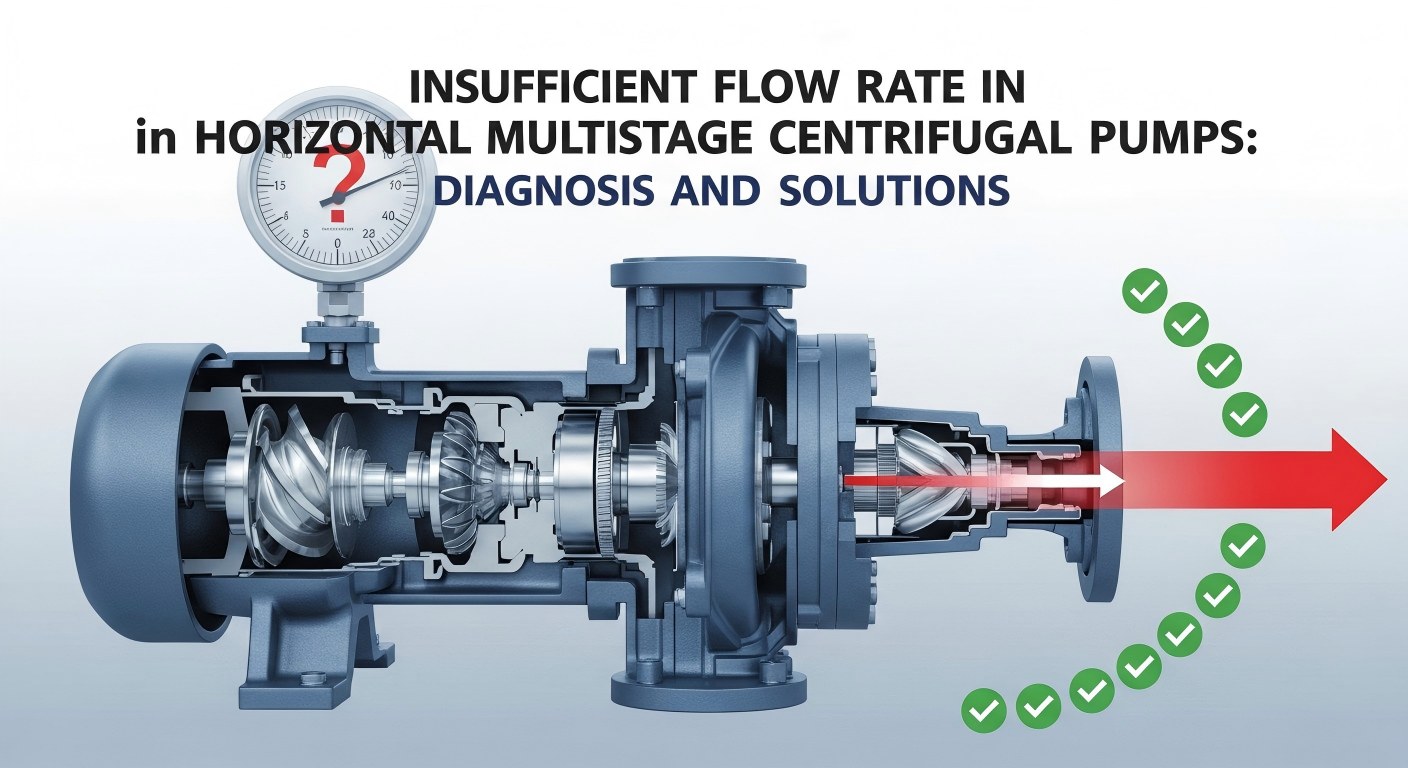

수평형 다단 원심 펌프의 유량이 부족한 경우 어떻게 해야 합니까?

산업 및 고층 급수 시스템에서,테피코 수평 다단 원심 펌프핵심 동력원이다. 그러나 많은 엔지니어들은 일정 기간 작동 후 펌프 유량이 점차 "감소"하여 보정된 매개변수에 도달하지 못한다는 사실을 발견했습니다.

유체 기계에 대한 이론적 연구와 최전선 운영 및 유지 관리 경험을 결합하여 이 기사에서는 견고성, 시스템 저항 및 전원 성능이라는 세 가지 차원에서 유량 부족 문제를 철저하게 해결할 것입니다.

1. 부적절한 설계 및 선택

원인 분석:

• 펌프 선택과 실제 작동 조건 간의 불일치: 펌프의 정격 유량과 수두가 실제 시스템 요구 사항과 정확히 일치하지 않습니다. 예를 들어 선택한 펌프의 유량이 너무 작거나 시스템 저항을 극복할 수 있는 수두가 충분하지 않습니다. 이는 일반적으로 초기 설계 단계에서 시스템 저항 계산의 편차 또는 실제 작동 조건이 변경될 때 적시에 펌프 선택을 조정하지 못하여 발생합니다.
• 파이프라인 시스템 설계의 결함: 지나치게 긴 흡입 파이프라인, 작은 파이프 직경, 과도한 엘보우 및 높은 밸브 저항과 같은 요인으로 인해 시스템 저항이 크게 증가하여 펌프의 실제 작동 지점이 고효율 영역에서 벗어나 유량이 저하됩니다.

진단 및 솔루션:

• 설계 매개변수 및 성능 곡선 확인: 시스템 헤드 및 유량 요구 사항을 정확하게 다시 계산하고 이를 펌프 성능 곡선과 주의 깊게 비교하여 펌프가 고효율 영역에서 안정적으로 작동하는지 확인합니다. 필요한 경우 현재 작업 조건에 더 적합한 펌프로 교체하는 것을 적극 고려하십시오.
• 파이프라인 시스템의 레이아웃 최적화: 흡입 및 배출 파이프라인에 대한 포괄적인 검사 및 최적화를 수행하고, 불필요한 엘보우 및 밸브를 최소화하고, 파이프 직경이 유체 운송을 위한 최적의 요구 사항을 충족하는지 확인하여 파이프라인 저항을 효과적으로 줄입니다.

2. 설치 및 시운전 문제: 현장 문제 해결의 핵심 사항

원인 분석:

• 흡입 파이프라인과 밸브 베이스의 공기 누출: 이는 유량 부족의 일반적이고 주요 원인입니다. 흡입 파이프라인이나 밸브 베이스의 밀봉이 제대로 이루어지지 않으면 공기가 펌프 챔버로 계속 유입되어 캐비테이션이 발생하고 펌프의 수분 흡수 용량과 유속이 심각하게 약화됩니다. 공기 누출이 발생하지 않도록 흡입 파이프와 밸브 베이스를 검사하는 것이 필수적입니다.
• 풋 밸브 또는 흡입 필터 막힘: 풋 밸브가 완전히 열리지 않거나 흡입 필터가 잔해(예: 침전물, 섬유 등)로 심하게 막혀 흡입 저항이 급격히 증가하고 펌프가 충분한 액체를 흡입하지 못하게 됩니다.
• 잘못된 모터 회전 방향: 잘못된 모터 배선으로 인해 펌프 임펠러가 반대 방향으로 회전할 수 있습니다. 이 경우, 펌프는 가동하고 있지만 실효유량을 거의 발생시키지 못하거나 유속이 극히 낮습니다.
• 펌프와 모터 사이의 불량한 정렬: 커플링의 불량한 정렬 정확도는 펌프 장치의 비정상적인 진동을 유발하고 베어링 및 씰의 마모를 가속화하여 펌프의 작동 효율성과 흐름 안정성에 영향을 미칩니다.

진단 및 솔루션:

• 흡입 파이프라인의 견고성을 엄격하게 검사하십시오. 흡입 파이프라인과 모든 연결 지점에 대해 엄격한 기밀 테스트를 수행하고 적시에 공기 누출 지점을 수리하십시오. 모든 연결이 확실하게 고정되어 있는지 확인하십시오. 특히 흡입 파이프와 밸브 베이스 사이의 연결이 확실하게 고정되어 있는지 확인하십시오.
• 풋 밸브와 필터를 정기적으로 청소하십시오. 풋 밸브와 흡입 필터를 정기적으로 검사하고 청소하는 시스템을 구축하여 항상 막히지 않고 잔해물이 쌓이지 않도록 하십시오.
• 올바른 모터 회전 방향 확인: 모터를 조깅하여 펌프의 회전 방향이 펌프 본체에 명확하게 표시된 화살표 방향과 일치하는지 주의 깊게 관찰하십시오. 불일치가 발견되면 즉시 모터 배선을 조정하십시오.
• 정밀한 정렬 교정 수행: 전문적인 정렬 도구(예: 레이저 정렬 장비)를 사용하여 펌프와 모터의 고정밀 정렬을 수행하여 진동과 부품 마모를 근본적으로 줄입니다.

3. 부적절한 작동 및 회전 속도 최적화

원인 분석:

• 펌프의 프라이밍 부족: 시동 전에 펌프실과 흡입 파이프라인의 공기가 완전히 배출되지 않으면 펌프가 정상적으로 물을 흡수하지 못하거나 유량이 심각하게 부족해집니다.
• 낮은 시스템 전압으로 인한 회전 속도 부족: 불안정하거나 지속적으로 낮은 전원 전압은 모터 회전 속도 저하를 직접적으로 유발하여 펌프 성능(유량 및 양정 포함)을 크게 저하시킵니다. 불충분한 회전 속도는 수평 다단 원심 펌프의 유량 부족의 중요한 원인입니다.
• 출구 밸브가 충분히 열리지 않음: 펌프가 시작된 후 출구 밸브가 완전히 열리지 않으면 유량 출력이 인위적으로 제한됩니다.
• 캐비테이션: 심각한 흡입 조건(예: 지나치게 높은 흡입 양정, 높은 흡입 파이프라인 저항, 지나치게 높은 액체 온도)으로 인해 펌프 입구의 압력이 액체의 기화 압력보다 낮아져 많은 수의 기포가 생성되고 캐비테이션이 유발됩니다. 캐비테이션은 비정상적인 소음과 격렬한 진동을 동반하여 유량의 급격한 감소를 유발합니다.

진단 및 솔루션:

• 철저한 공기 배출 및 펌프 프라이밍 작업 수행: 매번 시동하기 전에 펌프 챔버와 흡입 파이프라인이 액체로 완전히 채워지고 모든 잔여 공기가 완전히 배출되는지 확인하십시오.
• 전원 공급 장치 전압 검사 및 안정화: 전원 공급 장치 전압을 정기적으로 검사하여 안정적이고 모터의 정격 전압 요구 사항을 충족하는지 확인합니다. 필요한 경우 다단 펌프의 회전 속도를 효과적으로 높이기 위해 전압 안정기 설치를 고려하십시오.
• 배출 밸브 개방 확인: 배출 밸브가 완전히 열려 있는지 확인하고 실제 공정 요구 사항에 따라 최적의 작동 개방으로 조정하십시오.
• 흡입 조건 및 물 유입 깊이 개선: 수평 다단 원심 펌프의 물 유입 깊이를 늘리면 펌프의 흡입 압력을 효과적으로 높일 수 있어 수압 부족으로 인한 유량 문제를 해결할 수 있습니다. 동시에 흡입 양정을 최대한 줄여야 하며 흡입 파이프라인 저항을 줄여야 하며 과열된 액체의 운송을 피해야 합니다. 필요한 경우 부스터 펌프를 설치하거나 흡입 파이프라인 설계를 최적화하는 것을 고려하십시오.

4. 부적절한 유지보수 및 부품 마모: 마모된 부품을 적시에 교체

원인 분석:

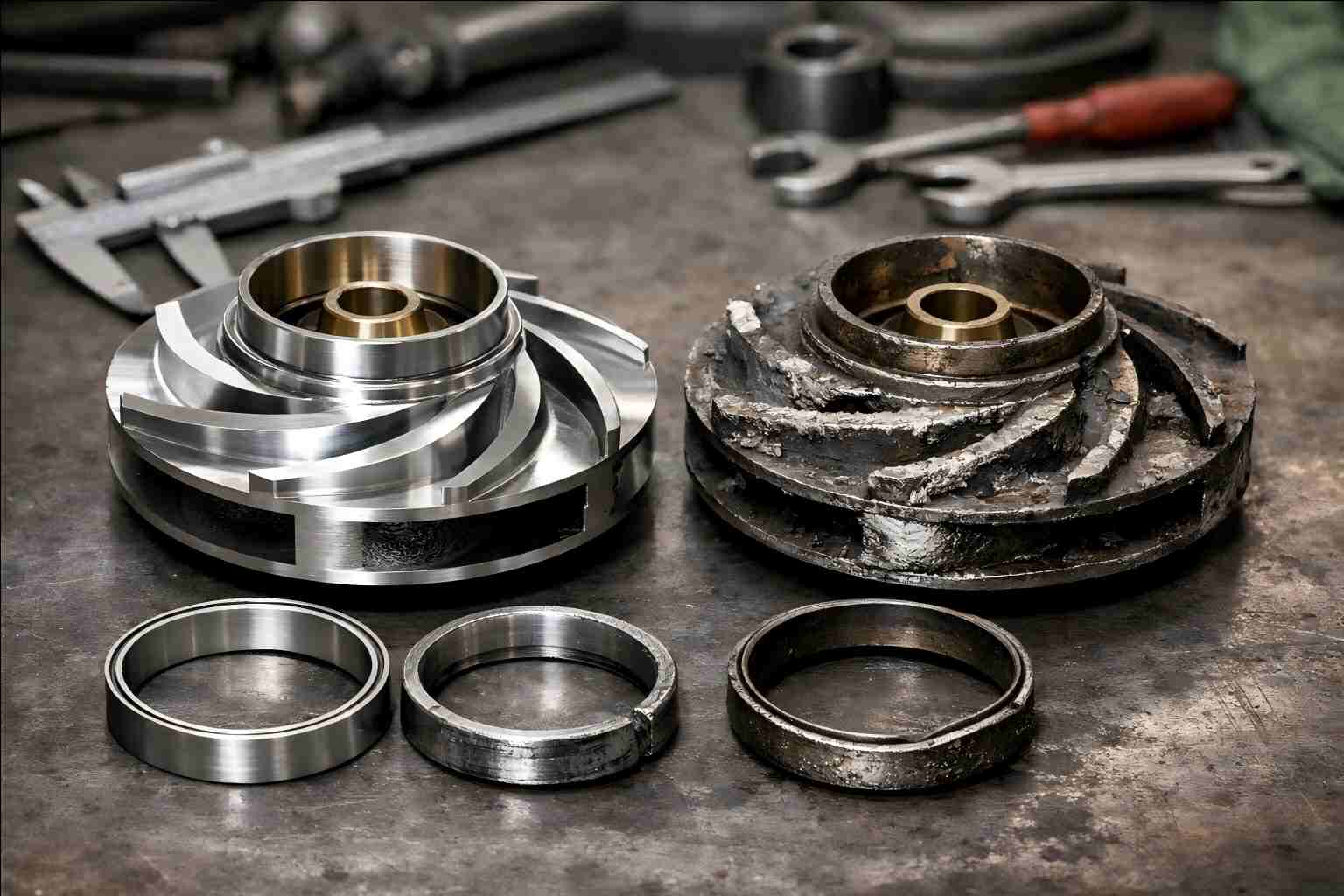

• 임펠러 마모 또는 손상 : 장기간 운전시 부식, 마모, 이물질에 의한 걸림 등으로 인해 임펠러가 손상될 수 있으며, 임펠러 유로가 변형되어 펌프의 작업능력에 심각한 영향을 미치고 유량의 현저한 저하를 초래하게 됩니다.
• 실링 링 마모로 인한 내부 누출: 사용 시간이 지남에 따라 실링 링과 임펠러 사이의 간격이 증가하여 펌프 내부의 액체 역류가 증가하고 체적 효율이 급격히 감소하여 유효 유량이 감소합니다.
• 베어링 마모: 베어링 마모는 회전자와 고정자 사이의 마찰을 증가시키고 펌프의 기계적 효율성을 감소시키며 진동과 샤프트 씰 누출을 유발하여 유량에 간접적으로 영향을 미칠 수도 있습니다.
• 패킹 또는 메카니컬 씰의 누출: 씰(예: 패킹 또는 메카니컬 씰)의 마모 또는 부적절한 설치로 인해 액체 누출이 발생하여 펌프의 정상적인 작동에 영향을 미칠 뿐만 아니라 유량 부족으로 이어질 수도 있습니다.

진단 및 솔루션:

• 임펠러 정기점검 및 교체 : 임펠러 상태를 정기적으로 점검하고 적시에 잔해물을 청소하며 마모 및 손상된 임펠러를 수리 또는 교체할 수 있는 체계를 구축합니다. 장기간 사용한 펌프의 경우 마모된 임펠러를 적시에 교체해야 합니다.
• 적시에 씰링 링을 교체하십시오. 씰링 링의 간격을 정기적으로 검사하고 과도한 간격이 발견되면 즉시 새 것으로 교체하여 간격이 설계 허용 범위 내에 있는지 확인하고 펌프의 체적 효율을 유지하십시오. 일부 밀봉 링은 장기간 사용하면 성능이 저하되므로 적시에 교체해야 합니다.
• 베어링 검사 및 교체: 정기적으로 베어링의 윤활 상태와 마모 정도를 검사하고 손상된 베어링을 적시에 교체하여 펌프의 원활하고 효율적인 작동을 보장합니다.
• 씰 검사 및 교체: 패킹이나 메카니컬 씰의 마모 및 누출을 정기적으로 검사하고, 액체 누출이 펌프 성능에 영향을 미치지 않도록 필요에 따라 조정하거나 교체하십시오.

결론

수평 다단 원심 펌프의 유량 부족 문제를 해결하는 것은 어렵지 않습니다. 핵심은 근본 원인을 정확하게 파악하는 것입니다. 우리의 니모닉을 기억하십시오: "공기 누출을 방지하고 풋 밸브를 확인하고, 잔해물을 청소하고 파이프라인을 막고, 회전 속도를 보장하기 위해 전압을 안정화하고, 마모를 제거하기 위해 적시에 부품을 교체하십시오."

유입수 깊이를 늘려 수압을 높이고, 안정된 전압을 확보하여 높은 회전수를 유지하며, 노후화된 실링링과 임펠러를 과감히 교체함으로써 펌프의 정격유량을 신속하게 복원할 수 있을 뿐만 아니라 장비의 수명을 연장하고 운전 에너지 소비를 줄일 수 있습니다.

특정 모델의 수평 다단 펌프의 씰링 링에 대한 교체 튜토리얼, 불안정한 전압에 대한 솔루션 또는 전문적인 선택 및 계산 지원이 필요한 경우 언제든지 당사에 문의하십시오. 물 한 방울 한 방울을 효율적으로 흐르게 하는 것이 우리의 공통 추구입니다.테피코.
