원심 펌프수처리, 석유 및 가스, 제조와 같은 산업의 "일꾼"입니다. 출구 압력(토출 압력이라고도 함)과 유속은 가장 중요한 성능 지표입니다. 이 둘 사이의 상관관계는 펌프의 효율성, 에너지 소비 및 시스템 안정성을 직접적으로 결정합니다. 엔지니어링 설계, 장비 운영 또는 기타 관련 분야에 종사하든 이러한 관계를 숙지하는 것이 장비 성능을 최적화하고 우회를 피하는 열쇠입니다. 아래에서는 실제 산업 현장 경험과 결합하여 상호 작용, 영향 요인 및 실제 적용을 분석합니다. 이는 모두 실용적인 통찰력입니다.

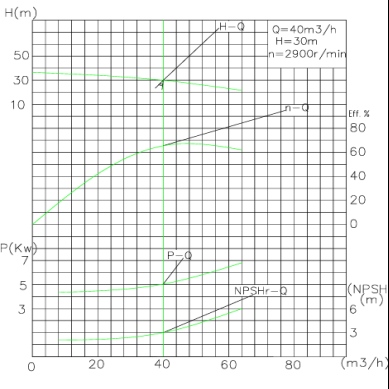

회전 속도와 임펠러 직경이 일정한 조건에서 원심 펌프의 출구 압력과 유량은 반비례 관계를 나타냅니다. 이 법칙은 Q-H 곡선(유량-수두 곡선)을 통해 직관적으로 반영될 수 있습니다. 수두는 압력과 직접적인 관련이 있으며 유량이 증가하면 수두가 감소하고 그 반대도 마찬가지입니다.
원리는 복잡하지 않습니다. 원심 펌프는 회전하는 임펠러에 의해 생성된 원심력을 통해 유체에 에너지를 전달합니다. 유량이 증가하면 단위 시간당 임펠러 채널을 통과하는 유체가 더 많아집니다. 그러나 임펠러의 총 에너지 출력은 고정된 회전 속도로 제한되므로 각 유체 유닛에 할당된 에너지가 감소하고 이에 따라 출구 압력도 떨어집니다. 예를 들어, 회전 속도가 1800rpm인 원심 펌프는 유속이 60m³/h일 때 출구 압력이 약 4bar입니다. 유속이 90m³/h로 증가하면 압력은 약 2.2bar로 떨어질 가능성이 높습니다. 이 반비례 관계는 설계 범위 내에서 작동하는 모든 원심 펌프에 적용됩니다.
기본 역비례 법칙은 다음 요인의 영향을 받아 Q-H 곡선의 편차를 초래하고 이에 따라 둘 사이의 상호 작용을 변경합니다.
위의 법칙을 숙지하면 실질적인 문제를 해결하고 목표한 방식으로 운영 효과를 개선하는 데 도움이 될 수 있습니다.
Q: 원심펌프의 출구압력이 높을수록 유량은 커지나요?
A: 아니요. 고정된 회전 속도와 시스템 저항 하에서 압력과 유속은 반비례 관계에 있습니다. 일반적으로 압력이 높을수록 유속은 낮아집니다.
Q: 압력을 줄이지 않고 유량을 높이는 방법은 무엇입니까?
A: VFD를 통해 회전 속도를 높이거나 임펠러를 더 큰 직경으로 교체하십시오. 친화력 법칙에 따르면 두 방법 모두 유속과 압력의 동시 개선을 달성할 수 있습니다.
Q: 출구 압력에 영향을 미치는 주요 요인은 무엇입니까?
A: 핵심 요소는 회전 속도, 임펠러 직경, 시스템 저항 및 유체 밀도입니다. 그 중에서 회전 속도와 직경이 가장 큰 영향을 미치므로 조정 시 우선순위를 두어야 합니다.
원심 펌프의 출구 압력과 유량 사이의 핵심 관계는 고정된 조건에서 반비례 관계이지만 회전 속도, 임펠러 크기, 시스템 저항 및 유체 특성을 조정하여 유연하게 최적화할 수 있습니다. 이러한 지식을 실제 작업에 적용하면 펌프의 작동 성능을 향상하고 에너지 소비를 줄일 수 있을 뿐만 아니라 장비 고장으로 인한 가동 중지 시간 손실도 방지할 수 있습니다. 특정 적용 시나리오의 경우 펌프의 Q-H 곡선을 참조하고 현장 테스트를 수행하여 최적의 작동 지점을 결정하는 것이 중요합니다. 시스템 설계이든 차후 문제 해결이든 원심 펌프의 효율적이고 안정적인 작동을 위해서는 이 핵심 관계를 철저히 이해하는 것이 필수적입니다. 원심펌프 선택, 압력-유량 매개변수 매칭, 작업 조건 최적화 등과 관련하여 다른 질문이 있는 경우 언제든지 문의해 주세요.테프. 우리는 전문 기술 팀, 맞춤형 솔루션 및 포괄적인 애프터 서비스 지원을 통해 프로세스 전반에 걸쳐 장비의 효율적인 작동을 지원하고 다양한 산업용 유체 운송 문제를 해결하도록 돕습니다.
