OH 일련의 원심 펌프 소개

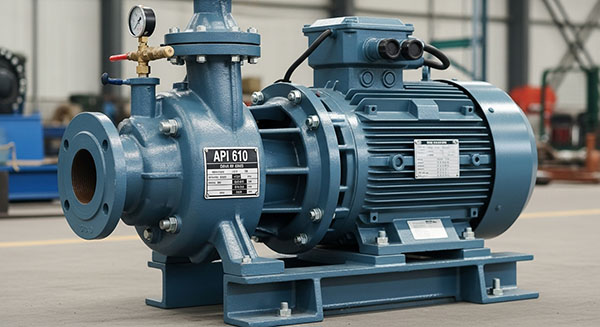

산업용 유체 운송 분야에서 원심 분리 펌프는 중요한 역할을합니다. 그만큼OH 시리즈의 캔틸레버 원심 펌프6 가지 모델로 구성된 API 610 표준에 따라 개발되며, 각각의 다양한 산업의 다양한 요구 사항을 충족합니다.

수평 단일 단계 캔틸레버 펌프 (OH1, OH2)

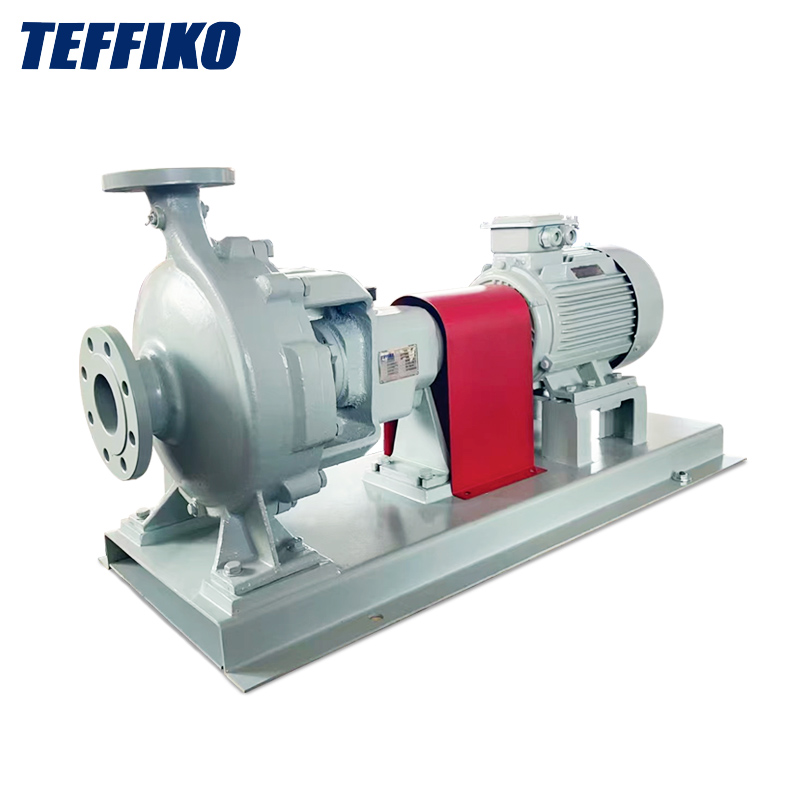

• OH1 : 엔드 렌트 및 탑 아웃 렛 디자인을 채택합니다. 펌프 본체는 단일 단계 방사형 분할 유형이며베이스 피트에 설치됩니다. 흡입 포트는 수평 축 방향이며 방전 포트는 수직 상향으로 펌프 본체와 통합됩니다. 임펠러에는 축력의 균형을 맞추기 위해 밸런싱 구조와 베어링이 장착되어 있습니다. 샤프트 씰 챔버는 펌프 커버와 통합되며 워터 냉각 재킷을 선택적으로 첨가 할 수 있습니다. 깨끗하거나 부식성 매체를 운반하는 데 종종 사용됩니다.
• OH2 : 수평 단일 단계 캔틸레버 펌프로 중심선 지원을 사용합니다. OH1과 비교하여, 열 팽창 및 수축을 다루는 데 더 나은 안정성을 가지며 더 넓은 다양한 복잡한 매체를 운반 할 수 있습니다.

수직 파이프 라인 펌프 (OH3, OH4, OH5)

• OH3 : 독립적 인 베어링 브래킷이 장착 된 입구 및 출구 직경은 동일하며 동일한 중심선에 있습니다. 밸브와 같은 파이프 라인에 설치할 수 있으며 소형 모양이 특징이며 야외에서 사용할 수 있습니다. 깨끗하거나 미립자 함유, 가연성, 폭발성 및 기타 매체를 운반하는 데 적합합니다.
• OH4 : 단단한 커플 링으로 구동되면 펌프의 작동 정밀도를 보장합니다. 전송할 수있는 미디어 유형과 응용 시나리오는 OH3의 유형과 거의 동일합니다.
• OH5 : 동축 설계를 통해 더 컴팩트 한 구조를 가지고있어 공간이 제한된 화학 식물에서 명백한 이점을 보여줍니다. 전송 된 미디어 및 응용 프로그램 시나리오는 OH3의 시나리오와 유사합니다.

OH6 원심 펌프

OH6은 고속 기어 박스와 통합되어 높은 회전 속도를 달성 할 수 있습니다. 산성, 알칼리성 및 미립자 함유 액체 매체를 운반하는 데 적합하며 높은 유량 및 헤드가 필요한 수중화와 같은 시나리오에서 훌륭하게 수행됩니다.
