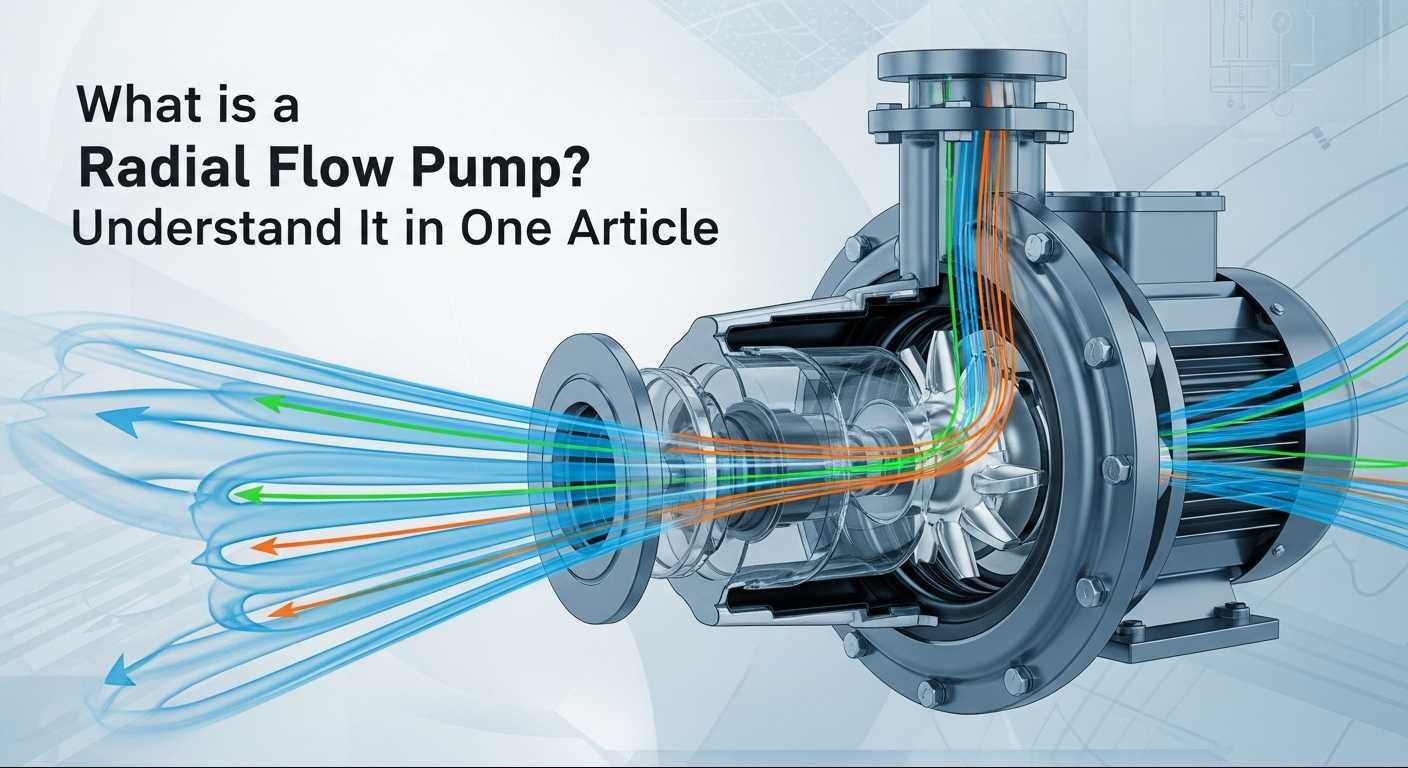

방사형 흐름 펌프유체에 원심력을 가하여 유체를 펌프 샤프트에 수직으로 이동시켜 작동합니다. 유체가 바깥쪽으로 흐르도록 가속하는 곡선형 임펠러 블레이드가 특징인 이 펌프는 고압 작업 조건에 가장 적합한 선택입니다. 그러나 많은 사용자는 선택 및 작동 중에 혼란을 겪습니다. 방사형 흐름 펌프란 정확히 무엇입니까? 어떻게 작동하나요? 특정 작업 조건에 적합한 모델을 선택하는 방법은 무엇입니까? 매개변수 계산을 위한 실제 공식은 무엇입니까? 과부하 오류를 처리하는 방법은 무엇입니까? 이 기사에서는 방사형 흐름 펌프에 대한 핵심 지식을 핵심 논리부터 실용적인 기술까지 일반 언어로 분석하여 빠르게 시작하는 데 도움을 줍니다.
방사형 흐름 펌프의 핵심은 원심력에 의해 수행되는 작업에 있으며, 이것이 축류 펌프 또는 혼합 흐름 펌프와 근본적인 차이점입니다. 유체는 평행하거나 비스듬하게 이동하는 것이 아니라 펌프 샤프트에 수직으로(즉, "방사형으로") 이동합니다.
간단히 말하면, 모터는 임펠러를 구동하여 고속으로 회전시킵니다. 유체는 임펠러와 함께 회전하면서 원심력을 발생시키고, 임펠러 중심에서 가장자리로 던져지면서 운동에너지가 증가하게 됩니다. 그 후, 유체는 볼류트로 들어가고 여기서 유속은 감소하고 운동 에너지는 압력 에너지로 변환되어 가압 수송을 실현합니다.
글로벌 레이디얼 플로우 펌프 브랜드에는 고유한 장점이 있으며 작업 조건 및 예산의 중요성에 따라 유연하게 선택할 수 있습니다. 수입 브랜드 중 확고한 유럽 브랜드인 Grundfos(덴마크)는 고효율, 저소음 및 강력한 내구성으로 유명하며 장기간 안정적인 작동이 필요한 주요 시나리오에 적합합니다. WILO(독일)는 독일 정밀 품질로 비용 효율성이 뛰어나 예산이 제한되어 있지만 안정성을 추구하는 사람들에게 탁월한 선택입니다. 특히, 이탈리아 신흥 브랜드인 Teffiko는 절묘한 이탈리아 기계 설계 장인정신을 통합하여 내식성과 고압 조건 적응성이 뛰어납니다. API610과 같은 국제 표준을 준수하는 제품을 사용하면 석유화학 산업과 같은 혹독한 시나리오에 특히 적합합니다. 수입 품질과 합리적인 가격을 결합하여 성능과 비용의 균형을 맞추는 인기 있는 선택이 되었습니다.
매개변수 계산은 선택의 핵심 전제 조건입니다. 다음 3가지 실용적인 공식과 사례는 요구 사항을 빠르게 계산하는 데 도움이 됩니다.
공식: Q = 3600 × A × v (A = πd²/4, 여기서 d는 파이프라인의 내경, v는 권장 유속 1.5-3.0m/s) 사례: 파이프라인 내경 0.1m, 유속 2.0m/s. A = 3.14 × 0.01/4 = 0.00785m². Q = 3600 × 0.00785 × 2.0 ≒ 56.5m³/h. 정격 유량이 60m³/h인 펌프를 선택하십시오.
공식: H = H_static + H_loss (H_static은 흡입 포트와 토출 포트 사이의 높이 차이; H_loss는 파이프라인 저항, H_static의 10%-20%로 추정) 사례: 높이 차이 30m, 복잡한 파이프라인(H_loss 20%로 추정) H = 30 + 30 × 20% = 36m. 정격양정 40m의 펌프를 선택합니다.
공식: P = (ρ × g × Q × H) / (1000 × eta) (ρ는 유체 밀도; g = 9.8m/s²; Q는 m³/s로 변환해야 함; eta는 펌프 효율, 75%로 추정) 사례: 깨끗한 물 운반(ρ = 1000kg/m³), Q = 56.5m³/h(0.0157m³/s), H = 36분 P = (1000 × 9.8 × 0.0157 × 36) / (1000 × 0.75) ≒ 7.4kW. 11kW 모터를 선택합니다(20% 마진 확보).
방사형 흐름 펌프의 효율적인 작동은 작동 원리, 정확한 선택, 매개변수 계산 및 오류 처리에 대한 이해와 불가분의 관계입니다. 구체적인 작업 조건(매체, 압력, 유량)을 바탕으로 종합적인 판단을 하고, 필요한 경우 전문 기술자에게 문의하는 것이 좋습니다. 브랜드 비교, 설치 사양 또는 유지 관리 주기에 대해 자세히 알아보려면 당사에 문의하세요.테피코일대일 기술상담과 무료 근로조건 적응분석을 제공해 드립니다.
-
