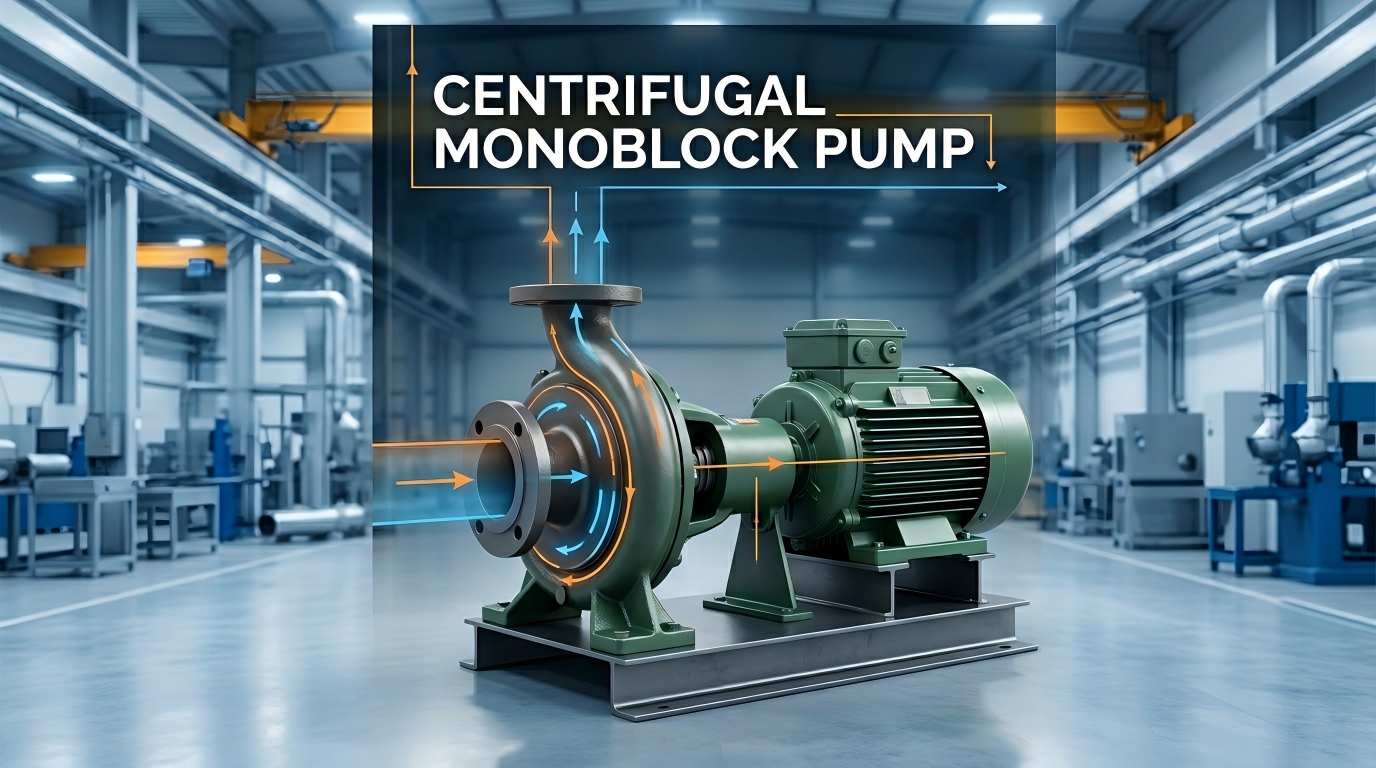

많은 구매자와 엔지니어링 기술자들이 급수 장비를 선택할 때 "원심 모노블록 펌프"라는 용어를 자주 접하지만 일반 원심 펌프 및 분할형 워터 펌프와의 차이점에 대해 명확하지 않습니다. 간단히 말해서 원심 모노블록 펌프는 통합형 펌프입니다.원심 펌프펌프 본체와 모터가 하나의 장치로 결합되어 있습니다. 컴팩트한 구조, 쉬운 설치 및 안정적인 작동 덕분에 민간, 경공업 및 농업 용수 공급 시나리오의 주류 펌프 유형이 되었습니다.
원심 모노블록 펌프는 이름에서 알 수 있듯이 임펠러의 회전으로 발생하는 원심력을 이용하여 액체를 이송하는 기계 장치입니다.
"모노블록"이라는 용어는 기존의 장축 펌프와 구별되는 주요 특징입니다.
이 설계는 기존 펌프의 복잡한 변속기 구성 요소를 제거하여 장비를 더 가볍고 컴팩트하며 효율적으로 만듭니다.
원심 모노블록 펌프의 안정적이고 효율적인 작동은 여러 핵심 구성 요소의 조정에 달려 있습니다. 각 주요 구성 요소는 유체 흡입, 가압 및 운반의 전체 프로세스를 완료하는 자체 임무를 수행합니다. 핵심 구성요소와 그 기능은 다음과 같습니다.
모터는 워터펌프 전체의 동력핵심으로서 에너지 변환에 핵심적인 역할을 하며, 전기에너지를 기계에너지로 효율적으로 변환하고, 임펠러를 지속적으로 구동하여 고속으로 회전시키며, 유체 이송에 충분한 동력을 제공하며, 장비의 정상적인 작동을 위한 기초 역할을 합니다. 일체형 구조로 모터와 펌프 본체의 정밀한 매칭이 보장되어 더욱 안정적인 출력을 제공합니다.
임펠러는 유체에 직접 작용하는 핵심 이동 부품입니다. 모터에 의해 고속으로 회전하여 강한 원심력을 발생시켜 유체를 빠르게 밀어 바깥쪽으로 퍼지게 함과 동시에 임펠러 중앙에 저압 영역을 형성하여 유체의 지속적인 흡입 및 가속을 구현하므로 펌프의 물 이송 효율을 결정하는 핵심 부품입니다.
펌프 케이싱은 임펠러를 감싸며 전체적으로 볼류트 구조를 채택하고 있습니다. 핵심 기능은 유체 흐름 방향을 조절하고 에너지를 변환하는 것입니다. 임펠러의 회전으로 발생하는 유체의 운동에너지를 유체의 압력에너지로 안정적으로 변환할 수 있어 송수압력을 크게 높이고 유체가 출수구까지 원활하게 흐르도록 유도하여 효율적이고 원활한 이송을 보장합니다.
펌프 샤프트는 모터와 임펠러를 연결하는 전달 허브입니다. 통합 동축 설계를 특징으로 하며 모터와 동기식으로 회전하여 동력을 정확하게 전달하고 안정적인 회전 속도와 임펠러의 균일한 응력을 보장하며 유체 이송 전반에 걸쳐 일관성을 유지하고 동력 전달 손실을 방지합니다.
씰은 장비의 견고성과 작동 안정성을 보장하는 핵심 부속품으로 주로 펌프 샤프트와 펌프 본체 사이의 접합부에 설치됩니다. 움직이는 부품 사이의 틈을 효과적으로 밀봉하고, 펌프의 유체 누출과 외부 먼지 및 습기가 펌프 본체로 유입되는 것을 완전히 방지하고, 내부 핵심 구성 요소를 보호하고, 장비의 작동 무결성을 유지하고, 고장 가능성을 크게 줄일 수 있습니다.
원심 모노블록 펌프의 작동 논리는 간단하고 성숙하며 고도로 자동화되어 있어 복잡한 수동 작동이 필요하지 않습니다. 유체 사이클은 구성 요소 조정을 통해 완료됩니다. 전체 작업 프로세스는 다음과 같습니다.
장비의 전원을 켜고 시작한 후 모터는 임펠러를 구동하여 펌프 샤프트를 통해 고속으로 회전합니다. 펌프실의 유체는 임펠러와 함께 빠르게 회전하며 원심력의 작용으로 외부로 배출되어 임펠러 중앙에 저압 진공 영역을 형성합니다. 펌프 내부의 외부 대기압과 저압부 사이의 압력차에 의해 외부 유체가 급수 입구에서 임펠러 중앙으로 지속적으로 흡입되어 지속적으로 유체를 보충해 줍니다.
그 후, 흡입된 유체는 임펠러의 가속으로 충분한 운동 에너지를 얻고 고속으로 펌프 케이싱으로 흘러 들어갑니다. 볼류트형 펌프 케이싱은 흐름 채널을 점차적으로 좁히고 유체 유량을 감소시키며 유체 운동 에너지를 압력 에너지로 효율적으로 변환하고 유체 가압을 완료합니다. 마지막으로 가압된 고압 유체는 펌프 케이싱의 가이드 채널을 따라 물 배출구에서 안정적으로 배출되어 물 공급, 물 순환 및 유체 이송과 같은 작업이 지속적으로 완료됩니다.
다단 펌프 또는 분할 펌프와 비교하여 원심 모노블록 펌프는 독특한 설계로 인해 시장 경쟁에서 상당한 이점을 보여줍니다.
모터와 펌프 본체가 일체형이므로 큰 베이스와 복잡한 정렬 조정이 필요 없으며 바닥 면적도 기존 펌프 세트보다 훨씬 작습니다. 따라서 주거용 가압, 소규모 공장 또는 공간이 제한된 모듈형 장비에 이상적입니다.
직결형 구조로 벨트구동이나 장축구동에 따른 에너지 손실이 없으며, 모터 동력의 거의 100%를 임펠러에 전달할 수 있습니다. 이러한 높은 전달 효율은 모노블록 펌프가 동일한 유량에서 상당한 전기 비용을 절감할 수 있음을 의미합니다.
구성 요소가 적다는 것은 실패 지점이 적다는 것을 의미합니다. 복잡한 커플링 정렬 문제나 착용 가능한 벨트가 없습니다. 일일 유지 관리에는 일반적으로 씰과 베어링 점검만 필요하므로 가동 중지 시간과 유지 관리 비용이 크게 줄어듭니다.
모노블록 펌프는 재질(스테인리스강, 주철 등)과 씰 유형을 변경하여 다양한 매체를 처리할 수 있습니다. 깨끗한 수돗물, 부식성 화학물질, 미량 입자가 포함된 슬러리에 해당 모델을 사용할 수 있습니다.
모노블록 펌프는 초기 조달 비용과 장기 운영 비용 모두에서 좋은 성능을 발휘합니다. 표준화된 생산 공정으로 인해 가격이 저렴해지며, 에너지 소비가 적고 유지 관리 비율이 낮아 투자 수익이 더욱 향상됩니다.
결론적으로, 원심 모노블록 펌프는 컴팩트한 구조, 안정적인 성능, 고효율 및 에너지 절약을 갖춘 통합 유체 이송 장비입니다. 모터와 펌프 본체의 통합 설계를 통해 번거로운 설치, 높은 에너지 소비, 번거로운 유지 관리 및 넓은 공간 점유 등 기존 원심 펌프의 산업적 문제점을 완벽하게 해결하여 현재 높은 가성비와 실용성을 갖춘 주류 펌프 유형으로 자리매김하고 있습니다. Teffiko는 수년 동안 유체 운반 장비 분야에 깊이 관여하여 장비 기술과 성능 표준을 엄격하게 제어하고 글로벌 사용자에게 안정적이고 내구성이 있으며 에너지 효율적이며 유지 관리가 적은 원심 펌프 솔루션을 제공했습니다. 제품 매개변수, 선택 계획 및 맞춤형 서비스에 대한 자세한 내용을 보려면 공식 웹사이트를 방문하세요.www.teffiko.com
-
