API 610은 석유화학, 오일 가스 및 화학 산업의 수평 원심 펌프에 대한 핵심 일반 표준으로 사용됩니다. 이 표준은 산업용 원심 펌프를 세 가지 핵심 구성, 즉 OH 오버행 펌프, BB 베어링 간 펌프, VS 수직 현수 펌프로 분류합니다. API 610 호환 펌프에 대한 수년간의 심층적인 R&D 및 제조 전문 지식을 갖춘 Teffiko는 표준화된 구조 설계와 까다로운 작동 조건에 적응하는 풍부한 경험을 통해 다양한 산업에 매우 안정적인 유체 운송 솔루션을 제공합니다.

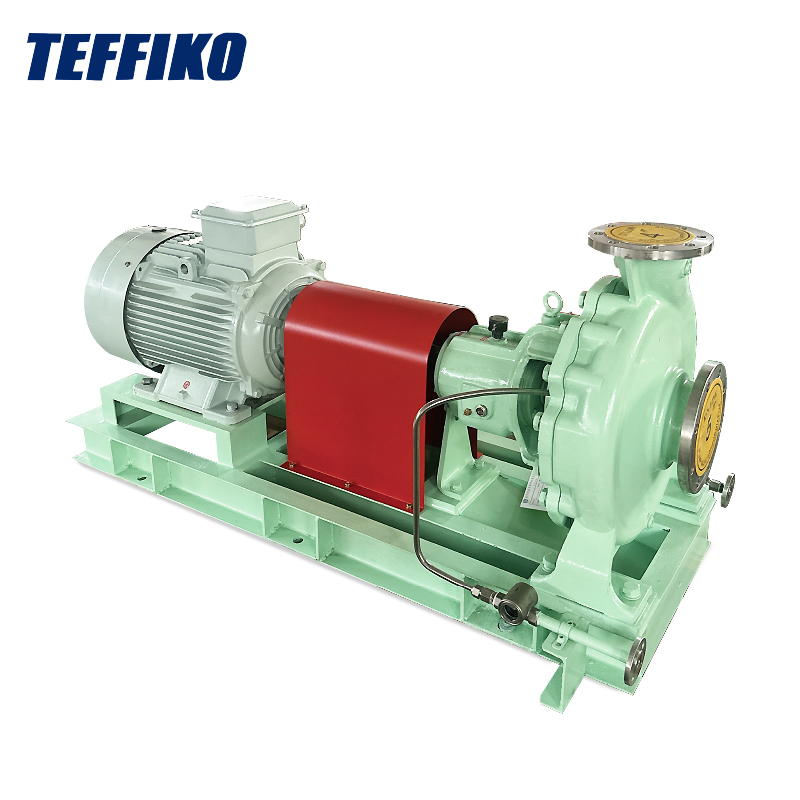

OH(오버행 펌프):임펠러는 베어링 하우징 외부 캔틸레버식 펌프 샤프트 끝에 장착됩니다. 베어링 어셈블리는 공정 유체로부터 완전히 분리되어 있습니다. 주류의 경량 수평형 펌프형입니다.

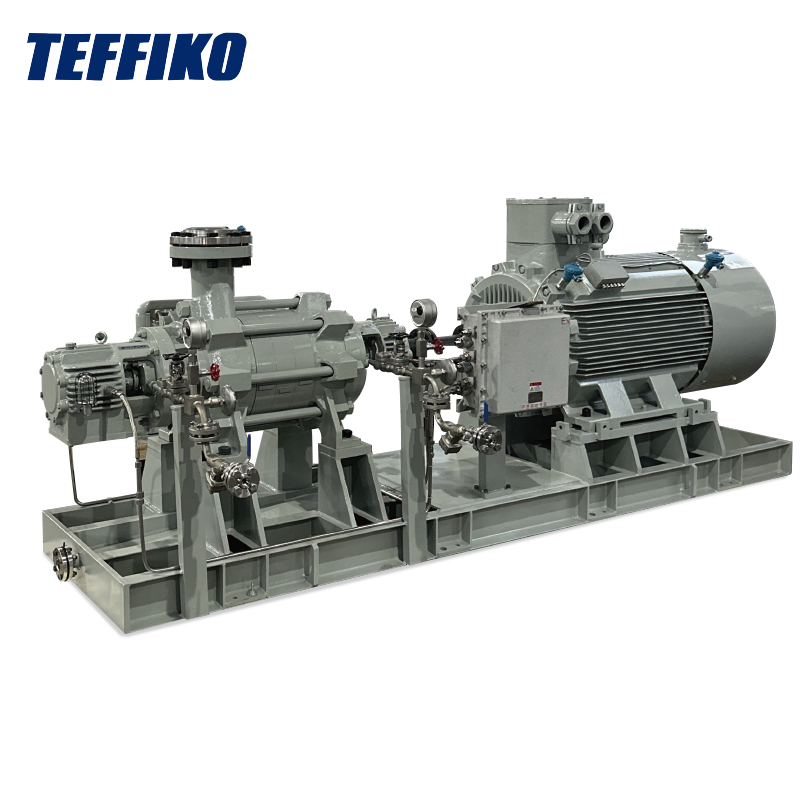

BB(베어링 펌프 사이):임펠러는 대칭 지지 구조를 갖춘 두 세트의 베어링 사이에 배열되어 까다로운 작동 조건에 대해 로터 균형과 전반적인 지지 강성을 크게 향상시킵니다.
VS(수직 현수 펌프):펌프 샤프트와 임펠러는 수직으로 매달려 이송되는 유체에 잠겨 있습니다. 이는 대부분 수직 심해 및 탱크 내 운송 시나리오에 적용되며 이 문서에서는 자세히 논의하지 않습니다.
공간 제약이 있는 프로젝트에 적합한 작은 설치 공간을 갖춘 컴팩트한 전체 구조; 간단한 유지 관리 작업; 기계적 씰과 임펠러의 편리한 검사 및 교체로 가동 중지 시간이 크게 줄어듭니다. 안정적인 압력 및 중간 유압 부하 조건에 적합하며 유틸리티 서비스 업무에 대한 탁월한 적응성을 보여줍니다.
오버행 구조의 제한으로 인해 임펠러 직경이 크고 압력이 높은 조건에서는 샤프트 편향 위험이 높아 과도한 진동이 쉽게 발생할 수 있습니다. 고유량, 고온, 고압 연속 대형 생산 시스템에는 적합하지 않습니다. 장기간의 가혹한 작동 조건에서 사용 수명이 짧고 씰이 빠르게 마모되는 것이 특징입니다.
플랜트 유틸리티 용수 운송, 화학 시약 주입, 경탄화수소 운송, 보조 공정 유체 운송 및 기타 중요하지 않은, 간헐적 또는 저부하 작업.
대칭형 로터 지지 설계로 강력한 부하 적응성과 매우 높은 샤프트 안정성이 가능합니다. 동적 샤프트 부하가 낮은 고온 및 고압 조건에서 장기간 작동이 가능합니다. 균형 잡힌 로터 힘은 장비 진동과 축 추력을 효과적으로 줄여 OH 펌프에 비해 훨씬 뛰어난 작동 안정성을 제공합니다.
더 무거운 장비 무게, 더 큰 설치 공간 및 견고하고 견고한 장비 기반에 대한 요구 사항 특히 다단계 BB 펌프의 경우 정교하고 복잡한 구조; 유지 관리 작업량이 많고 설치 중 정렬 정확도에 대한 엄격한 요구 사항으로 인해 번거로운 분해 및 유지 관리 절차가 필요합니다.
석유 가스 장거리 파이프라인 운송, 유전 물 주입 시스템, 정유소 아민 액체 순환, 고온 타워 바닥 배출, 보일러 급수 가압 및 기타 중요한 연속 생산 업무.
두 펌프 유형 간의 하드웨어 구성, 성능 및 작동 유지 관리 차이를 신속하게 구분할 수 있도록 API 610 표준에 따른 다음 전체 비교표에는 핵심 선택 매개변수가 포함되어 있습니다.
| 비교항목 | OH 오버행 펌프 | BB 베어링 간 펌프 |
|---|---|---|
| 샤프트 지지 방법 | 단일 엔드 오버행 지원 | 이중 베어링 대칭 지원 |
| 발자국과 기초 | 심플한 파운데이션으로 컴팩트한 사이즈 | 강화된 기초가 필요한 대형 크기 |
| 압력 처리 용량 | 적당한 압력에 적합 | 고압/초고압에 적합 |
| 흐름 용량 | 저~중유량 | 강력한 내하중성을 갖춘 중간에서 높은 유량 |
| 유지 관리의 용이성 | 간단한 구조로 유지보수가 편리함 | 광범위한 유지 관리 절차를 갖춘 복잡한 구조 |
| 축방향 하중과 변형 | 샤프트 편향이 발생합니다. 적당한 안정성 | 큰 변형이 없는 균형 잡힌 하중 |
| 로터 역학 성능 | 상대적으로 낮은 회전 속도로 강성 마진이 제한됨 | 충분한 강성, 낮은 진동 및 높은 안정성 |
| 베어링 종류 | 볼/롤러 마찰 방지 베어링 | 슬리브/틸팅 패드 스러스트 베어링 |
| 씰 구성 | 기존의 단일/이중 카트리지 기계적 밀봉 | 플러시형/탠덤 고압 씰 |
| 일반적으로 사용되는 재료 | 316 스테인레스 스틸, 듀플렉스 스테인레스 스틸 | 크롬강, 인코넬, 하스텔로이 |
제한된 공간에서 저비용, 편리한 작동 및 유지보수를 추구하는 프로젝트의 경우 중저압, 중소유량 보조 유틸리티 서비스 조건에서 OH 오버행 펌프가 선호됩니다. 장비 안정성, 낮은 고장률 및 긴 서비스 수명에 대한 엄격한 요구 사항과 함께 고온, 고압 및 고유량 조건을 받는 중요한 연속 생산 장치의 경우 BB 베어링 간 펌프를 채택해야 합니다. 실제 펌프 선택에는 장비 신뢰성과 프로젝트 경제성의 균형을 맞추기 위해 중간 부식성, 점도, 시동 정지 빈도와 같은 매개변수에 대한 포괄적인 평가가 필요합니다.
