문제 해결 가이드: 프로그레시브 캐비티 펌프의 오일 추출 문제에 대한 솔루션

유전 작업 및 산업용 유체 이송 응용 분야에서 테피코프로그레시브 캐비티 펌프(PCP)는 고점도 매체를 처리하는 탁월한 능력으로 유명합니다. 그러나 복잡한 작동 조건에서는 이러한 펌프에 과도한 진동, 과열 또는 오일 배출 실패 등의 오작동이 발생할 수 있습니다.

현장 운영 데이터와 일반적인 결함 분석을 결합하여 이 가이드는 프로그레시브 캐비티 펌프의 오일 추출 문제의 원인을 체계적으로 분류하고 표준화된 솔루션을 제공합니다. 이는 안정적이고 효율적인 유전 생산을 보장하기 위한 기술적 참고 자료 역할을 합니다.

I. 핵심 결함 및 표준화된 처리 솔루션

1. 심한 진동과 과도한 소음

작동 중 심한 흔들림과 비정상적인 소음은 장비 안정성을 저하시킬 뿐만 아니라 부품 마모를 가속화합니다.

주요 원인:

• 불균형 전기 로터, 불량한 커플링 정렬 또는 마모/구부러진 베어링.
• 회전하는 어셈블리 내의 부품이 느슨해지거나 파손되었습니다.
• 불안정한 파이프라인 지지대 또는 설치 동축도 편차.

솔루션:

• 로터의 균형을 다시 맞추고 커플링을 다시 정렬합니다.
• 손상된 베어링을 즉시 수리하거나 교체하십시오.
• 느슨한 패스너를 모두 조이고 파이프라인 지지대를 강화합니다.
• 소스에서 진동을 제거하려면 설치 동축성을 확인하고 수정하십시오.

2. 파이프라인 누출(석유 또는 공기)

파이프라인 누출은 흡입 용량과 체적 효율성을 직접적으로 감소시켜 잠재적으로 오일 추출을 완전히 중단시킵니다.

주요 원인:

• 부적절한 설치로 인해 너트가 느슨해졌습니다.
• 조인트 씰(개스킷/O-링) 고장.
• 파이프라인의 물리적 손상.

솔루션:

• 경미한 누출(긴급): 임시 밀봉제 혼합물(예: 오일 슬러지 및 아스팔트 오일)을 바르거나 젖은 점토/부드러운 비누를 사용하여 즉시 막습니다. 참고: 이는 적절한 수리가 이루어질 때까지의 임시 조치입니다.
• 조인트 누출: 연결 너트를 사양에 맞게 직접 조이십시오.
• 심한 누출: 영향을 받은 파이프라인 부분을 분해하고 모든 씰/개스킷을 교체한 후 재조립하여 누출 없는 연결을 보장합니다.

3. 스터핑박스(포장) 과열

스터핑 박스의 비정상적인 온도 상승은 밀봉 불량 및 샤프트 표면 손상으로 이어질 수 있으며, 이는 현장에서 종종 간과되는 중요한 문제입니다.

주요 원인:

• 패킹을 과도하게 조여 냉각/윤활유가 씰 영역으로 들어가는 것을 방지합니다.
• 펌프 샤프트 표면의 손상 또는 흠집.

솔루션:

• 윤활유 흐름이 가능하도록 패킹 글랜드를 적절하게 풀어줍니다.
• 씰 플러시 라인에서 막힌 채널을 모두 제거합니다.
• 마모된 패킹을 즉시 교체하십시오. 설치 팁: 설치하기 전에 새 패킹 링을 엔진 오일에 담그십시오. 엇갈린 조인트(일반적으로 90° 또는 120°)로 링을 하나씩 설치합니다. 열 방출과 밀봉 효과의 균형을 맞추기 위해 설치 후 글랜드 견고성을 조정하십시오.

4. 오일 흡입 및 배출 없음

유체 출력 없이 장비가 공회전하는 것은 생산을 즉시 중단하는 중대한 결함입니다.

주요 원인:

• 풋 밸브 또는 체크 밸브가 막혔습니다.
• 막힌 여과 구성 요소 또는 흡기 스크린.
• 과도한 흡입 리프트 높이.
• 흡입 파이프라인의 공기 누출.
• 모터 회전 방향이 잘못되었습니다.
• 펌프 공간 내의 막힘.

솔루션:

• 잠재적인 각 지점의 문제를 체계적으로 해결합니다. 풋 밸브를 수리하거나 막힌 부분을 제거합니다.
• 침전물을 제거하고 여과 장치를 청소하십시오.
• 가능하면 흡입 리프트 높이를 줄이십시오.
• 흡입 라인의 모든 공기 누출 지점을 밀봉하십시오.
• 모터 회전 방향을 확인하고 수정하십시오.

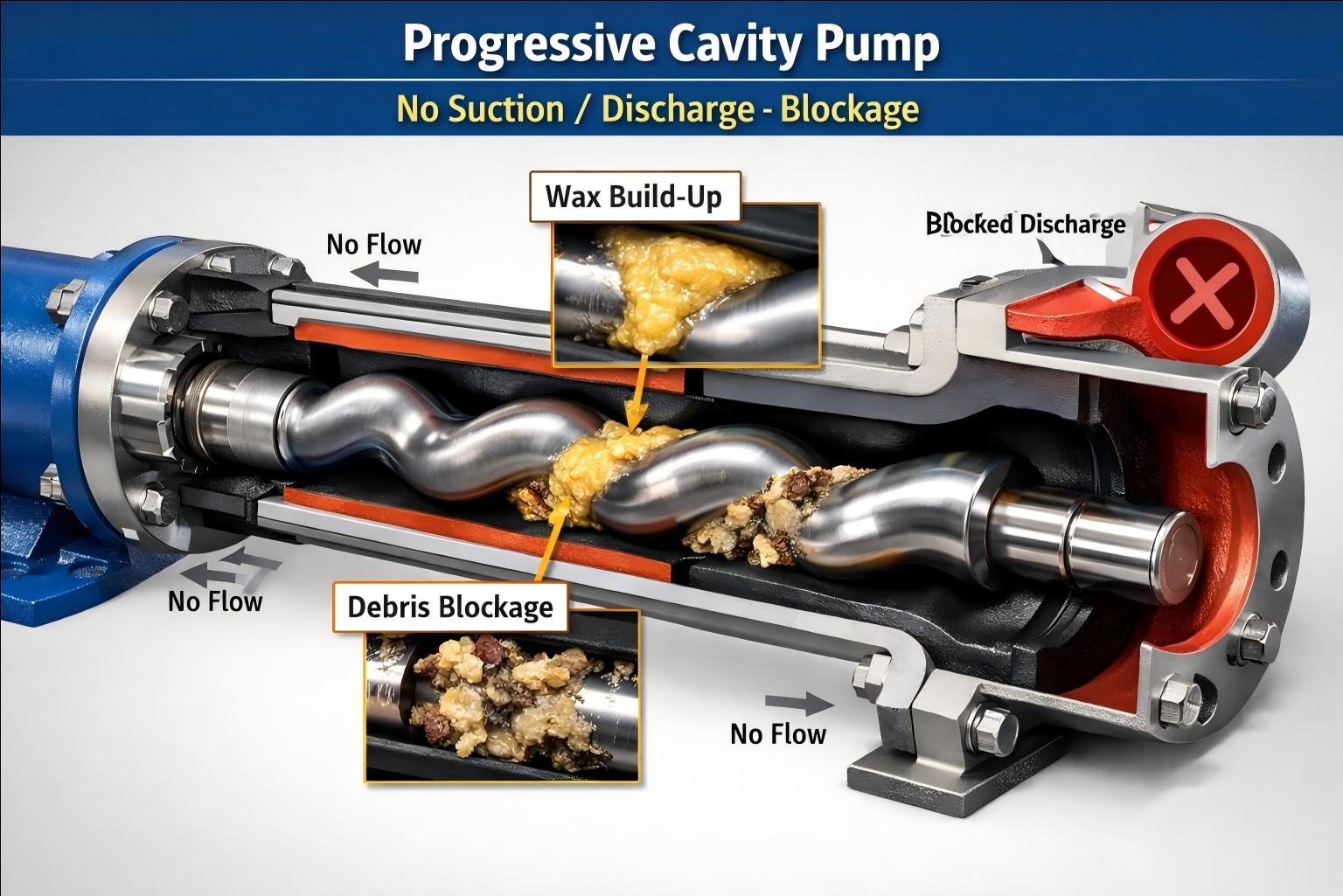

• 중요한 단계: 회전자와 고정자 캐비티 내의 막힌 부분을 분해하고 제거하여 정상적인 흐름을 복원합니다.

5. 흐름 부족 및 낮은 수율

실제 오일 생산량은 설계 배기량보다 현저히 낮아 생산 목표를 달성하지 못했습니다.

주요 원인:

• 펌프 모델과 현재 유정 조건이 일치하지 않습니다.
• 고정자와 회전자의 마모로 인한 내부 누출.
• 가스가 많은 원유의 간섭(가스 잠금).
• 배출 파이프라인이 부분적으로 막혔습니다.

솔루션:

• PCP 모델 선택을 최적화하고 회전 속도(RPM)를 조정합니다.
• 가스정을 처리하기 위해 석유-가스 분리 장치를 설치하거나 업그레이드하십시오.
• 체적 효율성을 회복하려면 마모된 고정자와 회전자를 적시에 교체하십시오.
• 막히지 않는 흐름 채널을 보장하기 위해 파이프라인을 준설합니다.

6. 펌프 본체의 고착 및 시동 곤란

종료 후 재시작 시 고착이 발생하거나 작동 중 갑자기 잠기는 현상은 중간 정도의 불순물, 왁스 침전 또는 모래 축적으로 인해 발생하는 경우가 많습니다.

주요 원인:

• 로터 주위에 왁스가 굳어지고 있습니다.
• 회전자-고정자 인터페이스의 모래 침전 및 잠금.
• 큰 이물질이 펌프에 유입됩니다.

솔루션:

• 정기적인 왁스 제거, 뜨거운 세척 및 모래 세척 절차를 수행하십시오.
• 열악한 환경에 맞게 설계된 모래 방지 및 고착 방지 PCP 모델을 선택하세요.
• 시동 토크 충격을 줄이기 위해 소프트 스타트 제어 시스템을 채택하십시오.
• 경고: 강제로 시동하지 마십시오. 구동 트레인이나 펌프 내부에 심각한 손상을 초래할 수 있습니다.

7. 모터 과부하 및 이상 전류

비정상적으로 높은 부하 전류는 장기간 작동 중에 모터를 소손시킬 수 있습니다.

주요 원인:

• 모터 출력 정격이 일치하지 않습니다.
• 기계적 걸림 또는 편심 마모로 인해 마찰이 증가합니다.
• 설계 매개변수보다 유체 점도가 높습니다.

솔루션:

• 모터 출력 정격을 실제 작동 부하 요구 사항에 맞추십시오.
• 전류 모니터링을 위해 견고한 과부하 보호 및 가변 주파수 드라이브(VFD) 시스템을 설치하십시오.
• 걸림이나 정렬 불량으로 인한 추가 하중을 제거합니다.
• 지속적인 모니터링을 통해 작동 매개변수를 안정화합니다.

결론

수액이송 분야의 선두 브랜드로서,테피코우수한 내마모성과 내식성을 갖춘 고성능 프로그레시브 캐비티 펌프의 연구 개발에 전념하고 있습니다. 제조 외에도 우리는 귀하의 운영 성공을 보장하기 위해 포괄적인 기술 지원과 판매 후 보증을 제공합니다.
