원심 펌프산업 및 도시 분야에서 사용되는 핵심 장비로 작동 시 심한 진동을 발생시킵니다. 장비 기초, 미리 형성된 앵커 구멍 및 앵커 볼트는 장치 안정성을 보장하는 핵심 숨겨진 작업을 구성합니다. 펌프 본체 편차, 공진, 베어링 과열 및 볼트 파손과 같은 많은 현장 결함은 일반적으로 미리 형성된 구멍의 비표준 구조 또는 표준 이하의 볼트 설치로 인해 발생합니다. 이 문서에서는 미리 형성된 앵커 구멍의 구성과 원심 펌프용 앵커 볼트 설치에 대한 주요 지침을 자세히 설명합니다.
원심 펌프용 미리 형성된 앵커 구멍은 앵커 볼트의 2차 그라우팅을 위해 특별히 설계되었습니다. 미리 형성된 구멍의 크기, 모양, 수직성 및 청결도는 볼트의 고정 강도, 장비의 레벨링 정확도 및 기초의 전반적인 안정성을 직접적으로 결정합니다. 펌프 기초 공사의 핵심 절차로, 엄격한 산업 표준에 따라 작업을 수행해야 합니다.
미리 형성된 구멍의 치수는 충분한 그라우팅 밀도와 콘크리트 기초의 구조적 강도 사이의 균형을 유지해야 합니다. 구멍 크기가 작으면 그라우팅이 불완전해지고 구멍 크기가 너무 크면 기초의 지지력이 약화됩니다. 일반적인 표준화된 구성 매개변수는 다음과 같이 지정됩니다.

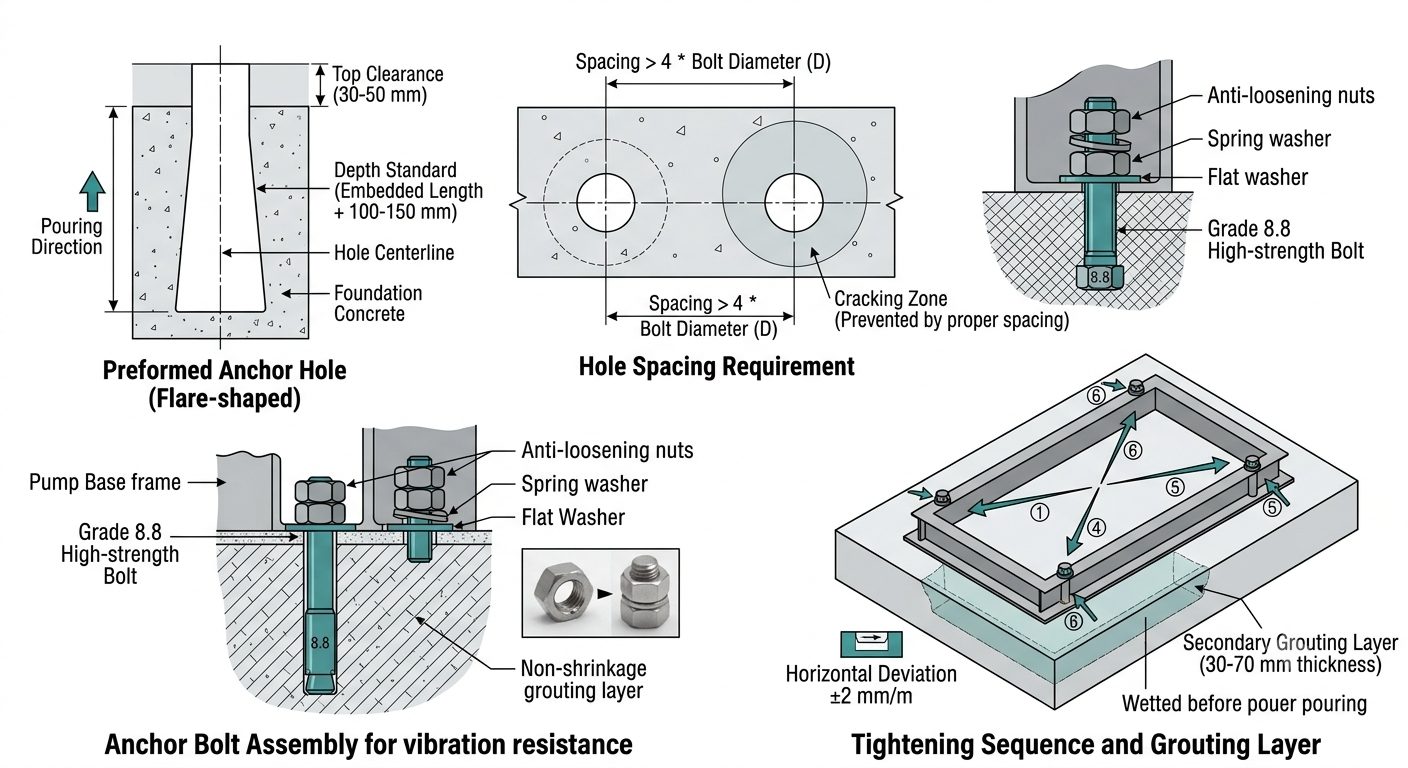

볼트와 구멍 벽 사이의 간격:비수축 그라우팅 재료를 위한 적절한 공간을 제공하고 볼트가 완전히 감싸고 고정되도록 각 볼트와 미리 형성된 구멍의 벽 사이에 30~50mm의 일방적 간격을 유지해야 합니다.
미리 형성된 구멍의 깊이 표준:미리 형성된 각 구멍의 전체 깊이는 앵커 볼트의 실제 매립 길이보다 100~150mm 커야 합니다. 이는 구멍 바닥의 빈 공간과 불완전한 그라우팅을 철저히 방지하고 바닥의 고정 강도를 보장합니다.
구멍 사이의 간격 요구 사항:두 개의 인접한 미리 형성된 앵커 구멍 사이의 중심 간 간격은 앵커 볼트 직경의 4배 이상이어야 하며, 이는 콘크리트 타설 및 그라우팅 후 기초의 균열 및 부분적인 박리를 효과적으로 방지합니다.
최적의 구멍 모양:상단이 좁고 하단이 넓은 플레어 구멍이 건설에 선호됩니다. 직선 구멍에 비해 이 구조는 볼트의 인발 저항을 크게 향상시키고 장기간 장비 진동으로 인해 볼트가 풀리거나 이동하는 것을 방지합니다.
기초 콘크리트를 타설하기 전에 고강도 PVC 거푸집 튜브, 맞춤형 강철 주형 또는 목재 주형을 고정하여 정확한 구멍 위치와 규칙적인 구멍 모양을 보장해야 합니다. 탈형은 완전 응고 후 탈형으로 인한 천공 벽의 손상 및 치핑을 방지하기 위해 콘크리트 초기 타설 후 즉시 실시해야 합니다.
그라우팅 작업에 앞서 구멍 내부에 쌓인 잔해물, 레이턴스, 먼지, 축적된 물 등을 모두 철저히 청소해야 합니다. 중간층이나 빈 공간 없이 그라우팅 재료와 원래 콘크리트 바닥 사이의 견고한 결합을 보장하기 위해 포괄적인 퍼징에 고압 공기를 사용하는 것이 좋습니다.
홀 위치 편차에 대해서는 엄격한 통제가 이루어져야 합니다. 오프셋 구멍, 작은 구멍 또는 변형된 구멍 모양의 경우 수정을 위해 수동 치즐링 및 리밍을 채택해야 합니다. 앵커 볼트를 절단하거나 단축하는 것은 볼트 강도를 손상시키고 앵커 길이가 충분하지 않게 되므로 엄격히 금지됩니다.
미리 형성된 구멍의 수직성은 구멍 벽의 경사 편차가 1.5°를 넘지 않도록 보장되어야 합니다. 볼트를 경사지게 설치하면 응력 분포가 고르지 않아 작동 중 응력이 집중되고, 나아가 볼트 나사산 파손, 나사산 미끄러짐 및 베이스 프레임 균열이 발생합니다.
앵커볼트는 원심펌프의 베이스 프레임과 콘크리트 기초를 연결하는 핵심 하중지지 부품으로 장비 고정, 레벨링, 진동 감소 및 변위 저항 기능을 수행합니다. 재료 선택, 강도 등급, 매립 길이, 설치 공정, 그라우팅 및 경화, 앵커 볼트의 풀림 방지 및 부식 방지에 명확한 산업 표준이 적용됩니다. 일반 볼트는 절대로 대체용으로 사용하면 안 됩니다.
부적절한 선택으로 인해 발생할 수 있는 잠재적인 안전 위험을 제거하기 위해 작동 조건, 이송 매체 및 원심 펌프의 톤수에 따라 재료를 차등적으로 선택해야 합니다.
일반 정수 원심 펌프(시민용 및 일반 산업용수 공급):강도 등급이 4.8등급 이상인 Q235 탄소강 앵커 볼트를 채택해야 합니다. 높은 비용 성능으로 안정적인 성능을 제공하며 기존의 진동 감소 및 고정 요구 사항을 충족합니다.
하수, 화학물질, 부식성 매체용 원심 펌프:산, 알칼리, 불순물 및 부식성 성분을 포함하는 매체의 경우 녹 및 부식을 효과적으로 방지하고 녹 파손 및 탈락과 같은 볼트 파손을 방지하기 위해 304 또는 316 스테인레스 스틸 앵커 볼트를 사용해야 합니다.
대규모 고압 및 고유량 헤비듀티 원심 펌프:하중이 크고 진동빈도가 높은 장비의 경우 8.8등급 이상의 고강도 앵커볼트가 필요합니다. 인장저항성, 내피로성, 내변형성이 우수하여 장기간 고하중 연속운전에 적용 가능합니다.
어울리는 액세서리에 대한 요구 사항:각 앵커 볼트 세트에는 평와셔, 스프링 와셔 및 이중 너트가 표준 부속품으로 장착되어야 합니다. 완벽한 액세서리 조합으로 워터 펌프의 지속적인 진동에 적응하는 이중 풀림 방지 성능을 실현합니다.
매립 길이는 볼트의 풀아웃 지지력을 직접적으로 결정하며 볼트 풀림 및 풀림을 방지하는 핵심 지표입니다. 다양한 펌프 유형에 대한 표준 내장 길이 비율은 다음과 같이 지정됩니다.
경량 수직 원심 펌프: 매립 길이는 소규모 장비의 경량 고정 요구 사항을 충족하기 위해 볼트 직경의 15배 이상이어야 합니다.
기존 수평형 산업용 원심 펌프: 매립 길이는 일반 산업 작업 부하에 적응하기 위해 볼트 직경의 20~25배여야 합니다.
고강도 고유량 및 고압 원심 펌프: 고정 지지력을 강화하고 강한 진동 충격에 견딜 수 있도록 매립 길이는 볼트 직경의 30배 이상이어야 합니다.
매립 길이가 충분하지 않으면 인장 지지력이 부족해지며, 장기간 진동으로 인해 볼트가 느슨해지거나 빠지기 쉽습니다. 지나치게 긴 매립 길이는 기초 강철 막대를 방해하여 건축 폐기물을 발생시키고 기초의 구조적 완전성을 손상시킬 수 있습니다.
위치를 잡은 후 앵커 볼트는 수직으로 유지되어야 하며 기울어짐과 오프셋을 방지하고 후속 작업에서 균일한 응력 분포를 보장하기 위해 특수 브래킷으로 임시 고정되어야 합니다. 한편, 앵커 볼트의 설치 치수는 원심 펌프 및 수평 펌프 장치의 설치 치수와 엄격하게 비교하여 구멍 위치, 볼트 간격 및 장비 베이스 프레임의 장착 구멍이 완전히 일치하는지 확인해야 합니다. 기초면의 수평편차는 ±2mm/m 이내로 제어하여 장비의 레벨링에 대한 정확한 기준을 확보해야 합니다.
그라우팅에는 특수한 비수축 그라우팅 재료를 균일하게 적용해야 합니다. 다단 원심펌프의 경우 고강도 등급의 잔골재 콘크리트가 선호됩니다. 일반 시멘트 모르타르는 엄격히 금지됩니다. 일반 모르타르는 응고 후 수축 및 균열이 발생하여 볼트와 기초 사이의 전체적인 응력 성능을 보장할 수 없는 틈과 빈 영역을 형성하는 경향이 있습니다. 다단펌프 그라우팅에 사용되는 콘크리트의 강도등급은 고하중에서의 정착강도를 향상시키기 위해 원기초 콘크리트의 강도등급보다 한 등급 높아야 합니다.
미리 형성된 구멍에 콘크리트와 그라우팅 재료를 다지는 동안 작업은 부드럽고 균일해야 합니다. 이전 위치 조정 및 레벨링 작업의 무효화를 방지하고 볼트에 대한 편심 응력의 숨겨진 위험을 제거하기 위해 앵커 볼트의 기울임과 펌프 본체 및 펌프 장치의 변위는 엄격히 금지됩니다.
건설은 강도 준수 원칙을 엄격히 따라야 합니다. 펌프 본체와 펌프 유닛의 레벨링, 정렬 및 고정은 기초 콘크리트의 강도가 설계 강도의 75% 이상에 도달한 후에만 수행할 수 있습니다. 정확한 위치 선정 후 2차 그라우팅을 실시합니다. 2차 그라우팅 층의 높이는 균일한 두께와 평평한 전체 표면으로 30~70mm 이내로 제어되어야 합니다.
2차 그라우팅 전에 기초의 접촉면을 철저히 처리해야 합니다. 깨끗한 물로 표면의 먼지와 잔해물을 씻어내고 바닥 표면을 완전히 적셔 중간층이 없는 그라우팅 층과 새로운 콘크리트 사이의 긴밀한 결합을 보장해야 합니다. 주변 건축 온도는 엄격하게 통제되어야 합니다. 주변온도가 0℃ 이하일 경우에는 동파 및 그라우팅층의 강도 저하를 방지하기 위해 특별한 동결방지 조치를 취해야 합니다.
그라우팅재는 층진진동으로 다짐하여 내부공기를 배출시켜야 한다. 양생은 그라우팅 후 즉시 실시되어야 합니다. 주변 온도가 5℃ 미만인 경우 저온 동결 손상으로 인한 균열, 샌딩 및 표준 이하의 강도를 방지하기 위해 경화 과정 전반에 걸쳐 단열 및 동결 방지 장치를 채택해야 합니다. 정상적인 작업 조건에서 그라우팅된 구조물은 장비를 최종적으로 조이기 전에 72시간 이상 경화되어야 합니다.
"먼저 수평을 맞추고 나중에 조이는" 원칙을 따라야 합니다. 펌프 베이스 프레임의 수평 편차는 0.05mm/m 이내로 제어되어야 합니다. 너트는 여러 번에 걸쳐 대각선 방향으로 대칭적으로 조여야 합니다. 일회성 전체 조임 및 한쪽 강제 조임은 금지됩니다. 이는 펌프 베이스 프레임의 변형, 장비 레벨링 정확도의 편차 및 볼트의 과부하 손상을 초래할 수 있습니다.
실외 펌프실, 습한 작업장 및 수처리 작업 조건: 볼트 설치 승인 후 방청 페인트를 볼트에 고르게 도포해야 합니다. 방수 및 부식 방지 테이프를 주요 부품에 감아 습기를 차단하고 부식 속도를 늦출 수 있습니다.
고주파 진동 및 연속 작동이 있는 작업 조건: 더블 너트와 스프링 와셔를 결합한 이중 풀림 방지 구조를 채택해야 합니다. 가혹한 작업 조건에서는 특수 스레드 잠금 접착제를 도포하여 진동으로 인한 너트 풀림을 완전히 방지할 수 있습니다.
정기 검사 메커니즘: 재조임 검사는 일반적인 건조 작업 조건에서 3개월마다 실시해야 합니다. 고온, 다습, 강한 부식 및 심한 진동이 있는 작업 조건의 경우, 적시에 풀림 및 부식의 숨겨진 위험을 제거하기 위해 특별 월간 검사를 수행해야 합니다.
원심 펌프 앵커 시스템의 사소한 비표준 구성은 이후 단계에서 장비 결함으로 발전합니다. 빈번한 현장 오류 및 해당 위험은 다음과 같습니다.
미리 형성된 구멍의 크기가 작고 여유 공간이 충분하지 않습니다.그라우팅 재료가 볼트를 완전히 감싸지 못하여 앵커링을 위한 응력 지지 영역이 부적절해집니다. 장비는 작동 중에 흔들리고 이동하며 이탈합니다.
표준 이하의 앵커 볼트 내장 깊이:인장 지지력이 부족하면 장기간 진동이 발생하면 볼트가 느슨해지거나 들어올려지고 펌프 본체의 동축성이 상쇄되며 베어링과 임펠러의 마모가 악화됩니다.
단일 너트만 있고 스프링 와셔가 없는 단순화된 액세서리 구성:이러한 구성은 지속적인 진동을 견딜 수 없으며, 너트는 자동으로 풀리기 쉬우며 이는 장치 공진 및 장비 불안정의 주요 원인입니다.
일반 모르타르로 그라우팅하고 경화 시간이 부족함:모르타르는 수축, 균열 및 내부 빈 공간을 형성하여 기초의 전반적인 무결성을 손상시킵니다. 장비는 장기간 작동 중에 통합적으로 이동될 가능성이 높습니다.
볼트 경사 설치 및 한쪽 조임:볼트에 고르지 못한 응력과 심한 응력 집중이 발생하여 장기간 작동 후 볼트 파손 및 펌프 베이스 프레임의 균열 및 손상이 발생합니다.
엄격한 검수는 앵커 시공 및 2차 그라우팅 완료 후에 실시해야 하며, 장비는 검수를 통과한 후에만 가동될 수 있습니다. 승인에는 베이스 표면 정확도, 건설 기술, 재료 표준, 저온 건설 및 장비 시운전을 포함한 여러 측면이 포함됩니다.
합격은 크게 외관검사, 부품검사, 시운전검사 3가지로 구분됩니다.
기본 표면 정확도 수용:장비설치 기초면의 수평편차는 ±2mm/m 이내로 관리되어야 한다. 미리 형성된 구멍의 그라우팅은 빈 공간, 균열 또는 부서짐 없이 조밀하고 가득 차 있어야 합니다. 구멍 개구부 주변의 콘크리트는 평평하고 온전하며 손상이나 결함이 없어야 합니다.
볼트 구성 요소 수용:볼트의 수직 편차는 기울어짐이나 변위 없이 2mm/m를 초과해서는 안 됩니다. 모든 부속품은 완전하고 손상되지 않아야 하며, 볼트 나사산은 미끄러짐, 부식 및 변형이 없어야 합니다. 볼트의 사양과 재질은 설계 요구 사항을 준수해야 하며 펌프 유형과 호환되어야 합니다.
그라우팅 기술 및 재료 수용:다단 원심펌프 그라우팅에는 강도가 1등급 높은 잔골재 콘크리트를 사용하고, 일반 펌프형에는 특수한 무수축 그라우팅재를 사용한다. 2차 그라우팅 층은 30mm에서 70mm 범위의 균일한 두께를 가져야 합니다. 시공 전 바닥면을 철저하게 세척하고 적셔야 하며, 저온 환경에서는 동결 방지 및 단열 대책을 충분히 실시해야 합니다.
시운전 접수:장비가 최대 부하로 2시간 이상 연속 작동한 후 앵커 너트의 풀림, 베이스 프레임의 변위, 비정상적인 공진 또는 비정상적인 진동 및 소음이 발생하지 않아야 하며 장비의 모든 작동 매개변수가 안정적으로 유지되어야 합니다.
서류 접수:볼트 사양, 재료 인증서, 그라우팅 재료의 강도 등급, 시공 온도, 경화 기록 및 조임 공정 데이터를 포함한 전체 기록은 후속 유지 관리, 검사 및 개조를 위해 보관되어야 합니다.
원심펌프용 앵커볼트 설치 및 기성형 앵커홀 시공은 펌프장치의 안정성을 결정하는 중요한 은폐작업입니다. 치수 관리, 그라우팅, 조임 등 전체 시공 과정은 관련 표준을 엄격히 준수하여 시공 실수를 방지해야 합니다.
