펌프 유형 스펙트럼 다이어그램을 읽는 방법 : 단계별 가이드

ⅰ.이 펌프 유형 스펙트럼 다이어그램을 읽는 방법

1. 축 해석

• 수평 축 (x 축) : 시간당 입방 미터 (m³/h)의 유량 (q)을 나타냅니다. 왼쪽에서 오른쪽으로 증가합니다.
• 수직 축 (y 축) : 미터 (m)의 헤드 (h)를 나타내며 바닥에서 상단으로 증가합니다.

ⅱ. 곡선과 구역

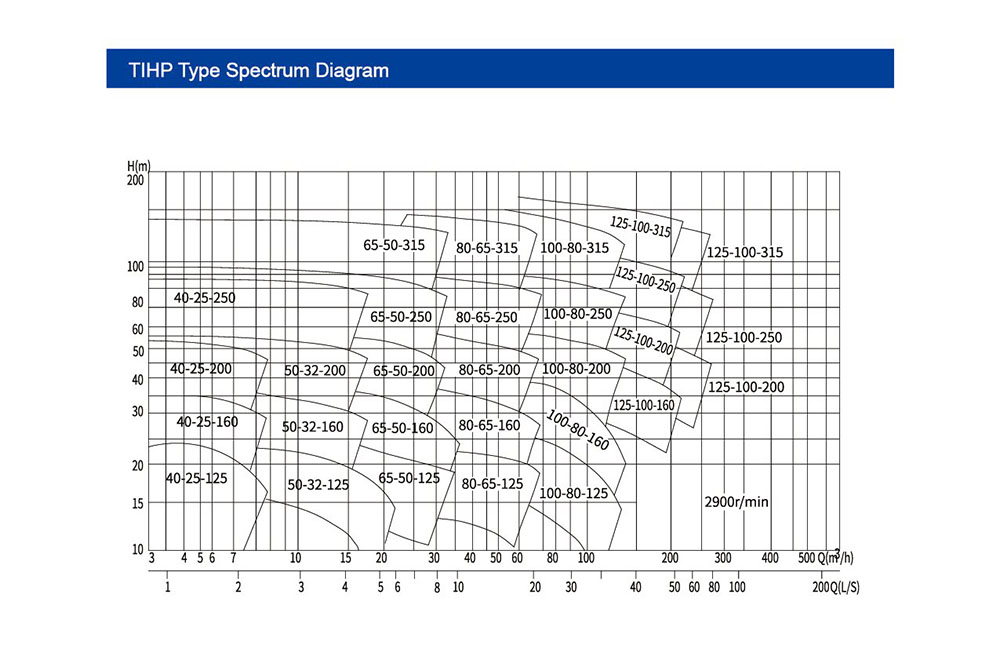

다이어그램에는 각각의 곡선과 구역이 포함되며, 각각의 특정 펌프 모델을 나타냅니다. 예를 들어, "40-25-125"및 "50-32-160"은 다른 펌프 모델을 나타냅니다.

• 곡선 내 점 : 곡선의 각 점은 특정 유량에서 모델의 헤드 값을 나타냅니다. 예를 들어, "40-25-125"구역 내에서 일련의 점수는이 모델의 다양한 유량에서 헤드를 보여줍니다.

ⅲ. 주요 단계 : 작업 지점 및 선택

1. 필요한 매개 변수를 결정합니다: 설계 유량 (Q주) 및 디자인 헤드 (HAT)를 명확히하십시오. 예를 들어, 공장은 80m 헤드에서 100m³/h를 운반하기 위해 펌프가 필요합니다.
2. 작업 지점을 찾으십시오: x 축에서 q₀을 찾고 y 축에서 h₀을 찾으십시오. 그들의 교차로는 작업 지점입니다. 포인트가 모델의 다각형 구역에 속하면 해당 모델은 이론적으로 요구 사항을 충족합니다.
3. 예: q = 80 m³/h 및 h = 80 m의 경우, 적합성을 평가하기 위해 포인트가 "100-80-250"과 같은 구역 내에 있는지 확인하십시오.

고효율 구역의 우선 순위 지정 : 영역에 밀도가 높은 곡선 또는 음영이있는 경우 (일부 다이어그램에 표시) 고효율 범위 (효율 ≥80%)를 나타냅니다. 최적의 에너지 절약을 위해이 영역 내에 작업 지점이있는 모델을 선택하십시오.

ⅳ. 회전 속도 및 추가 정보

바닥 오른쪽 코너의 "2900 r/min"이라는 표기법은이 스펙트럼에서 펌프의 정격 속도 (모터 구동 펌프의 표준 속도)를 나타냅니다. 다른 속도 (예 : 1450 r/min)의 경우 유사성 법을 사용하여 성능을 변환합니다.

• 유량은 속도에 비례합니다.
• 머리는 제곱의 속도에 비례합니다.

ⅴ. 빠른 선택 로직

1. Q 및 H 요구 사항을 식별 한 다음 해당 모델 영역을 찾으십시오.
2. 구역 센터 근처 (고효율 영역) 근처의 작업 지점이있는 모델 우선 순위를 정합니다.
3. 사이트 파이프 라인과의 호환성을 보장하기 위해 모델의 입구/출구 직경 (예 : 40, 50mm)에 유의하십시오.

ⅵ. Teffiko 펌프에 대해

요약하면, Teffiko의 5 세대 TIHP 펌프 유형 스펙트럼 다이어그램은 흐름 머리 좌표, 모델 영역 및 성능 곡선을 통해 해당 작업 조건 및 고효율 영역을 명확하게 설명합니다. 매개 변수를 영역에 일치시켜 모델을 빠르게 선택할 수 있습니다. 곡선 해석, 작업 조건 적응 또는 맞춤형 솔루션에 대한 질문을 보려면 Teffiko의 전문 기술 팀은 정확한 선택 지침, 성능 시뮬레이션 및 설치 지원을 제공합니다. 방문하다www.teffiko.com또는 이메일sales@teffiko.com산업용 유체 운송을 최적화합니다.
