스크류 펌프에 대한 자세한 설명

작동 원리 및 실제 적용

스크류 펌프산업용 유체 취급 부문에서 가장 오래되고 가장 신뢰할 수 있는 용적형 펌프 기술 중 하나입니다. 단일 나사, 이중 나사 및 삼중 나사 펌프를 포함한 전체 제품군은 석유 및 가스, 화학, 해양 및 기타 산업에서 널리 사용됩니다. 이 펌프는 안정적인 성능과 맞춤형 솔루션으로 전 세계 고객의 인정을 받았습니다. 단순한 구조에도 불구하고 많은 엔지니어들은 작동 원리와 선택 적용에 대한 철저한 이해가 부족합니다. 이 기사에서는 다음을 기반으로 자세한 설명을 제공합니다.테피코장비 선택 결정을 지원하고 스크류 펌프의 최적 성능을 극대화하는 엔지니어링 관행.

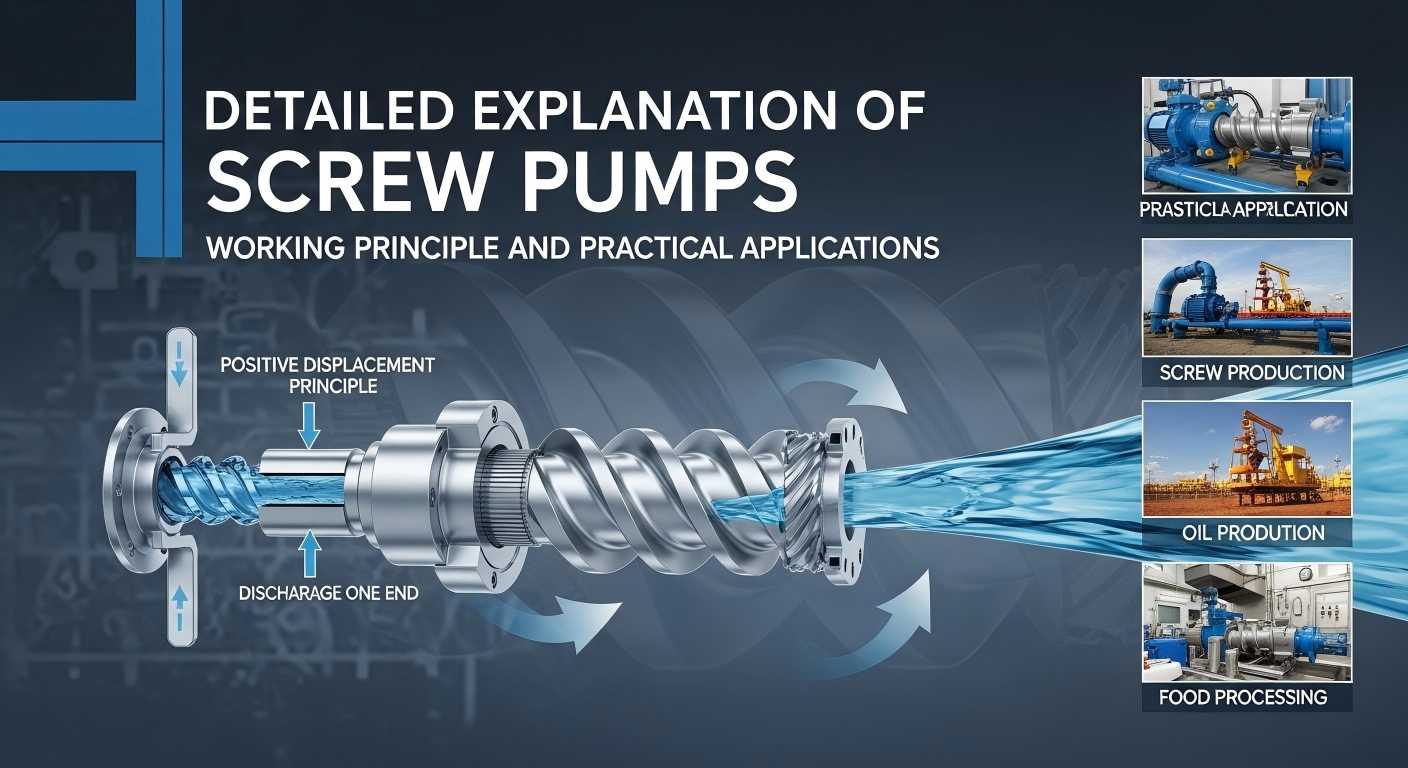

스크류 펌프의 작동 원리

스크류 펌프의 핵심은 하나 이상의 회전 스크류 축을 따라 유체를 전달하는 것입니다. 나사가 회전하면 나선형 구조가 흡입구에서 토출구로 이동하는 밀봉된 챔버를 형성합니다. 각 회전은 고정된 양의 유체를 동반하여 앞으로 밀어냅니다.

주요 장점은 펄스 없는 흐름입니다. 운동 에너지로 유체를 전달하는 원심 펌프와 달리 스크류 펌프는 거의 일정한 흐름을 전달하며 이는 윤활 시스템, 유압 드라이브 및 정밀 계량과 같은 공정에 민감한 응용 분야에 중요합니다.

단일 나사, 이중 나사 및 삼중 나사 구조

• 단일 스크류 펌프(캐비티 펌프)회전하는 로터와 고정된 고무 고정자로 작동합니다. 스크류 구조는 흡입 포트에서 배출 포트로 유체를 추진하는 다중 연속 챔버를 형성합니다. 점도가 높고 전단에 민감한 유체에 적합하지만 회전 속도와 온도 저항에 한계가 있습니다.
• 트윈 스크류 펌프두 개의 서로 맞물려 역회전하는 나사를 채택합니다. 고점도 및 반휘발성 유체를 처리할 수 있고 단일 스크류 펌프보다 더 빠른 속도로 작동하며 원유 파이프라인 운송, 정유소 원유 공급 및 유압 시스템에 널리 사용됩니다.
• 삼중 스크류 펌프하나의 구동 나사와 두 개의 구동 나사로 구성됩니다. 구동 나사산과 구동 나사의 맞물림은 밀봉된 챔버를 형성하여 더 높은 압력과 더 나은 효율성을 제공합니다. 유압유, 연료유 등 깨끗하고 윤활성이 있는 액체에 적합합니다.

원심 펌프에 비해 핵심 장점

• 강력한 자체 프라이밍 기능:흡입 리프트는 6미터 이상에 도달할 수 있고 추가 프라이밍 장비가 필요하지 않으며 시동이 빠르며 낮은 액체 레벨 및 빈번한 시동 정지 시나리오에 적응합니다.
• 고점도 매체에 적용 가능:매체 점도가 높을수록 원심 펌프가 거의 달성할 수 없는 이송 성능이 더욱 안정적입니다.
• 저전단 운반:유체는 난류 없이 축 방향을 따라 원활하게 전달되어 유제 및 현탁액에 적합하며 전단에 민감한 매체를 효과적으로 보호합니다.
• 안정적인 유량:압력 맥동이 없고 파이프라인 응력이 감소하며 소음이 적고 안정적인 생산 공정이 보장됩니다.
• 양방향 작동:나사의 회전 방향을 변경하여 유체를 역방향으로 전달할 수 있으므로 보다 산업적인 시나리오에 유연성을 제공합니다.

일반적인 응용 분야

• 석유 및 가스 산업:원유 운송, 파이프라인 가압, 연료유 공급.
• 유압 시스템:산업용 프레스, 모바일 장비, 해양 조향 기어.
• 윤활 시스템:기어박스, 압축기 및 증기 터빈 윤활 – 펄스 없는 전달 기능은 윤활 시스템의 압력 변동을 방지하고 장비 서비스 수명을 연장합니다.
• 정유 산업:아스팔트, 잔유, 폴리머 운송.
• 화학 산업:수지, 접착제 및 인쇄 잉크 운송 - 저전단 운송은 매체 특성을 보호하고 제품 품질 저하를 방지하며 부식성 및 고점도 매체에 적응합니다.
• 해양 부문:갑판 기계, 엔진 윤활, 밸러스트 시스템 – TEFFIKO 스크류 펌프는 복잡한 해양 작업 조건에 적응하고 진동과 충격에 저항하며 항해 안전을 보장합니다.

작동 조건 범위

스크류 펌프는 특정 매개변수 범위 내에서 가장 잘 작동합니다. 최적의 작동 조건은 다음과 같습니다.

• 회전 속도:2축/3축 펌프의 경우 1000~3600rpm; 단일 스크류 펌프의 경우 300-1800rpm(저속).
• 점도:최적의 적용 점도는 일반적으로 10–1000 cSt입니다. 더 낮거나 높은 점도의 매체를 위한 설계도 가능합니다.
• 압력:트윈/트리플 스크류 펌프는 200bar 이상에 도달할 수 있습니다. 단일 스크류 펌프는 일반적으로 20bar 미만입니다.
• 온도:베어링 및 나사 재질에 따라 제한되며 일반적으로 적용 가능한 온도 범위는 -40℃ ~ +300℃입니다.

위의 조건을 넘어서 작동하면 부품 마모가 가속화되고 손상이 발생할 수도 있습니다.

일반적인 고장 모드 및 예방 조치

• 베어링 마모:베어링은 지속적인 반경방향 및 축방향 하중을 받습니다. 적절한 정격 하중을 갖는 베어링을 선택하고 온도를 모니터링하십시오.
• 나사 마모:매체의 연마 입자는 나사 표면을 침식합니다. 흡입구에 필터를 설치하거나, ​​경화된 재질의 나사를 사용하십시오.
• 드라이런 손상:고무 고정자가 있는 단일 나사 펌프는 공회전 중에 즉시 손상됩니다. 공회전 방지 장치를 장착하십시오.
• 과열 피해:고압 및 저유량 조건에서는 중간 온도 상승이 발생하는 경향이 있습니다. 최소 흐름 재순환 또는 열 방출 장치를 설치하십시오.

선택 시 피해야 할 오해

• 중간 점도가 펌프 성능에 큰 영향을 미치므로 깨끗한 물 성능 곡선을 기준으로 선택하지 마십시오.
• 특히 고점도 매체의 경우 NPSHr(순 포지티브 흡입 헤드 필요)을 무시하지 마십시오.
• 최대유량만을 기준으로 선택하지 마십시오. 유량 조절 범위와 부분 부하 효율을 고려하십시오.

요약

스크류 펌프는 원심 펌프에 비해 대체할 수 없는 이점을 가지고 있습니다. 즉, 고점도, 윤활성 및 전단에 민감한 매체를 전달할 수 있고 펄스 없는 전달을 달성하며 우수한 자체 프라이밍 기능을 갖추고 있습니다. 기본 원칙을 익히면 엔지니어가 합리적인 선택을 하고 일반적인 실수로 인한 조기 장비 고장을 방지하는 데 도움이 됩니다. 스크류 펌프 분야에서 20년의 전문성을 갖춘 글로벌 리딩 브랜드로,테피코첨단 R&D 기술, 엄격한 품질 검사(모든 제품에 대한 100% 전체 검사), 전체 제품군 범위 및 맞춤형 솔루션을 통해 전 세계 산업계에 안정적이고 효율적인 스크류 펌프 운반 서비스를 제공합니다. 우리는 선택 안내, 장비 공급부터 판매 후 지원까지 전 과정에 걸쳐 고객을 지원하여 고객이 효율적이고 안정적인 장비 운영을 달성하고 산업용 유체 처리의 새로운 가치를 실현할 수 있도록 지원합니다.
