석유화학 공장, 발전소, 야금 작업장에 가보면 수많은 펌프 모델 중에서 OH5 원심 펌프가 고온, 고압과 같은 가혹한 작동 조건에서도 견고하게 작동하는 신뢰할 수 있는 제품이라는 것을 알게 될 것입니다.

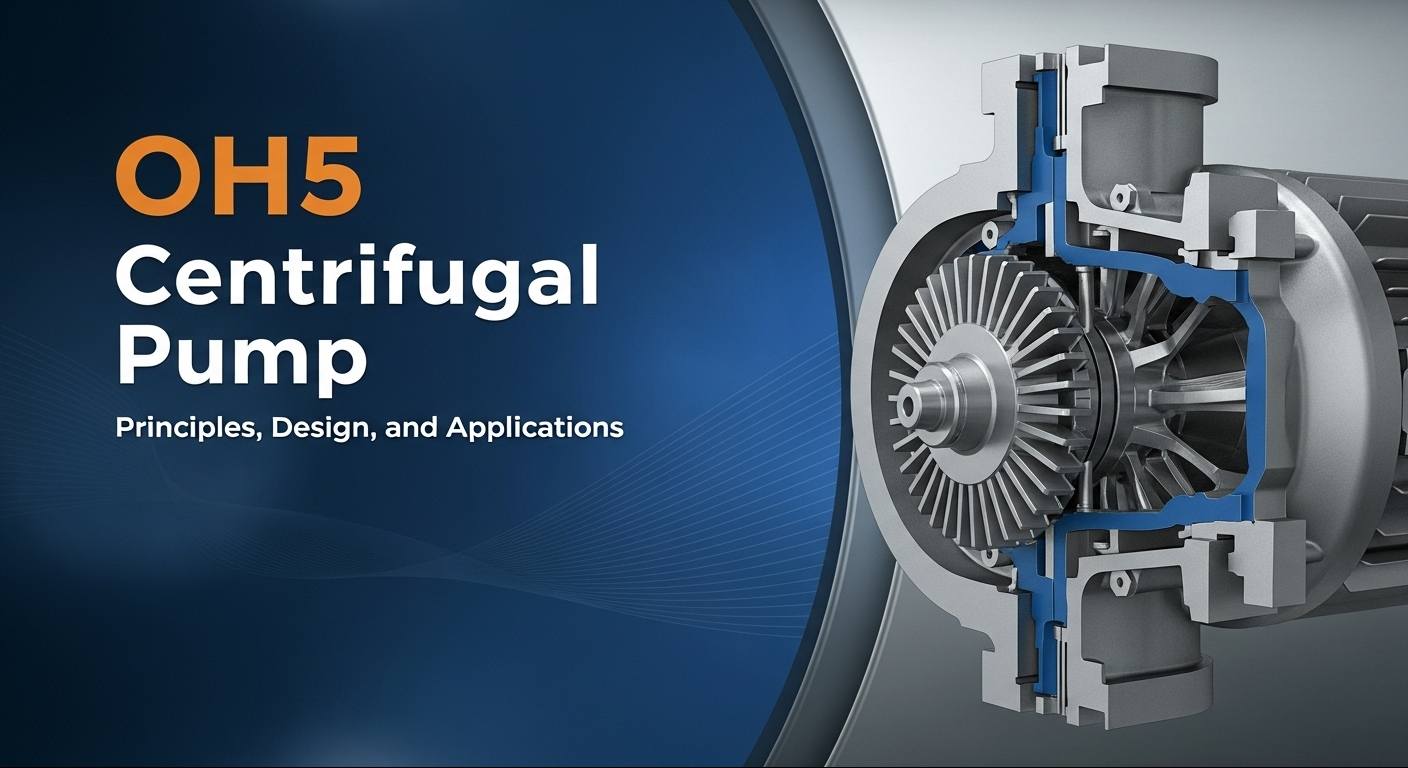

OH5 원심 펌프는 "돌출형, 수평, 중앙선 장착, 단일 스테이지, 방사형 분할" 펌프 유형입니다. 가장 눈에 띄는 특징은 일체형 설계입니다. 펌프 본체는 발을 통해 베이스에 직접 고정되고, 펌프 샤프트는 구동 모터와 공통 샤프트를 공유합니다(즉, 직결 구조). 이 매끄러운 연결 설계는 오정렬 오류를 최소화하고 작동 안정성을 향상시켜 특히 고온, 고압 또는 부식성 매체를 운반하는 데 적합합니다. 이러한 시나리오에서 신뢰성은 손상되어서는 안 됩니다.
API 610은 석유 및 가스 산업의 원심 펌프 설계 및 제조에 대해 세계적으로 인정받는 표준입니다. 이 표준에 따라 오버행 수평형 펌프는 6가지 유형(OH1~OH6)을 포함하는 OH(Overhung Horizon) 시리즈로 분류됩니다. OH5는 펌프 케이싱 중심선과 베이스 장착 표면 사이의 정확한 정렬이 필요한 "직접 결합, 중심선 장착" 펌프 유형으로 명확하게 정의됩니다. 열팽창으로 인한 응력을 효과적으로 상쇄할 수 있어 펌프 본체 변형 및 밀봉 실패를 방지할 수 있습니다. 이는 고온 환경에서 장기적으로 안정적인 작동을 위해 중요합니다.
OH5 펌프의 작동 원리는 매우 간단합니다. 임펠러가 고속으로 회전하여 원심력을 생성하고, 흡입 포트에서 유체를 끌어와 반경 방향 바깥쪽으로 튕겨낸 다음 볼류트에 의해 가압된 후 파이프라인으로 배출합니다. 직결형 설계 덕분에 모터 로터와 펌프 임펠러가 동축으로 회전하므로 전달 효율이 높아지고 진동이 줄어들며 유지 관리가 간편해집니다(잦은 정렬 조정이 필요한 커플링이 있는 펌프와는 달리). 가연성 및 독성 물질과 같은 고위험 매체의 경우 OH5에는 일반적으로 기계적 밀봉 또는 건식 가스 밀봉이 장착되어 있습니다. 이러한 성숙한 솔루션은 고위험 응용 시나리오에서 누출 없는 작동을 보장합니다.
컴팩트한 구조와 안정적인 성능을 갖춘 OH5 펌프는 정유소, 화학 플랜트, LNG 터미널, 해양 플랫폼 및 발전소와 같은 산업 분야에서 보일러 급수, 뜨거운 오일 순환, 산-염기 운송 및 용매 환류와 같은 작업에 사용됩니다. 몇 년 전, 저는 정유공장의 고온 오일 순환 시스템 개보수 작업에 참여했을 때 그 성능을 직접 목격했습니다. 원래 펌프는 잦은 누출과 열 변형으로 인한 과도한 진동으로 인해 몇 달에 한 번씩 유지 관리를 위해 가동을 중단해야 하는 문제가 있었습니다. OH5로 교체한 후 센터라인 마운트 설계로 열팽창 응력을 상쇄하고 직결 구조로 전달 손실을 없앴습니다. 전체 시스템이 2년 이상 단 한 번의 고장도 없이 지속적으로 작동했는데, 제한된 현장 설치 공간과 24시간 365일 중단 없이 작동해야 하는 필요성을 고려하면 이 성능은 정말 인상적이었습니다.
OH1부터 OH4까지의 대부분의 펌프는 커플링(설치 중 현장 정렬 필요)이 있는 독립 모터 드라이브를 채택하고 다양한 장착 방법(예: OH1은 발 장착형, OH3은 수직 파이프라인 펌프)을 가지고 있는 반면, OH5의 직접 결합, 중앙선 장착 설계는 독특합니다. 커플링을 제거하면 귀중한 설치 공간이 절약될 뿐만 아니라 뛰어난 열 정렬 성능도 제공됩니다. 이 두 가지 장점은 특히 제한된 공간이나 고온 환경에서 두드러집니다. 물론 여기에는 사소한 제한 사항이 있습니다. 직접 결합 설계는 모터 크기와 전력에 특정 제한을 부과하므로 초대형 또는 초고압 조건에는 적합하지 않습니다. 그러나 대부분의 기존 가혹한 작동 조건에서는 그 장점이 거의 대체 불가능합니다.
API 610 표준을 준수하는 엄격한 설계, 효율적이고 안정적인 작동 성능 및 광범위한 적용 가능성을 갖춘 OH5 원심 펌프는 현대 프로세스 산업에서 없어서는 안될 핵심 장비가 되었습니다. 오늘날 산업계에서는 안전, 에너지 보존 및 지능에 대한 요구 사항이 점점 더 높아짐에 따라 적절한 OH5 모델을 선택하는 것은 결코 단순한 장비 구매가 아니라 전체 프로세스 시스템의 원활한 운영을 보장할 수 있는 전략적 결정입니다. 고온 환경, 부식성 매체 또는 제한된 설치 공간에 직면하더라도 OH5는 산업 생산에 필요한 신뢰성과 성능을 제공할 수 있습니다.
