프로그레시브 캐비티 펌프의 로터와 스테이터에 대한 실용 가이드

수년간 산업 부문에서 일해 본 결과, 저는 다음과 같이 자신 있게 말할 수 있습니다.프로그레시브 캐비티 펌프(회전자-고정자 펌프, 편심 나사 펌프라고도 함)은 유체 전달을 위한 절대적인 "스테이플"입니다. 용적식 펌프인 이 펌프는 점성 유체, 부식성 물질 및 고체 입자가 포함된 매체를 처리하도록 특별히 설계되었으며 오일 추출, 화학 공장, 폐수 처리 시설 및 식품 생산 라인에 없어서는 안 될 제품입니다.

제 생각에는 이들의 탁월한 성능은 회전자와 고정자 간의 긴밀한 협력에서 비롯됩니다. 프로그레시브 캐비티 펌프의 작동 원리, 성능 및 장기적으로 안정적인 작동을 진정으로 이해하려면 이 두 가지 핵심 구성 요소를 철저히 이해해야 합니다. 이것은 단지 이론적 지식이 아닙니다. 그것은 제가 수년간 쌓아온 힘들게 얻은 경험입니다.

I. 로터와 스테이터

내 눈에는 모든 프로그레시브 캐비티 펌프의 "생명선"이 로터와 스테이터의 조합에 있습니다. 이들의 맞춤이 정확할수록 펌프의 효율성은 높아집니다.

로터는 일반적으로 고강도 스테인리스강, 합금 공구강 또는 티타늄으로 만들어진 나선형 모양의 금속 샤프트입니다. 펌프 하우징 내부에 설치된 능동 부품으로 회전 시 유체 흐름을 구동할 뿐만 아니라 이송에 필요한 압축력도 생성합니다. 나는 많은 로터가 크롬 도금이나 기타 표면 경화 처리를 받는 것을 보았으며 솔직히 이는 내마모성을 크게 향상시킵니다. 이 단계를 건너뛰면 로터의 마모 속도가 짜증날 정도로 빨라집니다.

반면 고정자는 니트릴 고무(NBR), 불소 고무(FKM) 또는 EPDM과 같은 탄성 재료로 라이닝된 내부 공동이 성형된 금속 튜브입니다. 내부 모양은 로터에 완벽하게 맞으며, 로터의 직경은 고정자의 내경보다 약간 더 큽니다. 이 "간섭 끼워맞춤"은 형성된 챔버가 밀폐되도록 보장합니다. 밀봉이 실패하면 펌프는 본질적으로 쓸모가 없습니다.

단일 나사 펌프(이중 나사 고정자와 쌍을 이루는 단일 나사 로터), 이중 나사 펌프(역회전 및 맞물림 나사 2개) 또는 삼중 나사 펌프(구동 나사 2개와 구동 나사 1개)이든, 저는 로터와 고정자 사이의 맞춤 정밀도가 펌프가 안정적으로 작동할 수 있는지 여부를 직접적으로 결정한다는 사실을 어렵게 배웠습니다. 작은 편차라도 흐름 감소, 누출 또는 완전한 종료로 이어질 수 있습니다.

II. 작동 원리: 간단하면서도 효율적인 "캐비티 이송"

저는 두 개의 오래된 펌프를 분해하기 전까지 프로그레시브 캐비티 펌프의 작동 원리를 완전히 이해하지 못했습니다. 실제로 이해하기가 매우 쉽습니다.

로터가 고정자 내부에서 편심 회전할 때 서로 맞물린 나선형 구조가 일련의 밀봉된 공동을 형성합니다. 로터가 회전함에 따라 이러한 공동은 배출 끝부분을 향해 꾸준히 이동하여 본질적으로 유체를 앞으로 "운반"합니다. 이는 펌프 내부에 유체 전달을 위해 특별히 설계된 보이지 않는 컨베이어 벨트가 있는 것과 같습니다.

흡입 포트에서 캐비티 부피가 확장되어 내부 압력이 감소하고 대기압에 의해 저장소에서 유체가 흡입됩니다. 로터가 계속 회전함에 따라 유체로 채워진 캐비티가 토출구로 밀려나고, 그곳에서 캐비티의 부피가 수축되어 유체를 압착하여 압력을 증가시켜 유체가 원활하게 토출되도록 합니다.

이 디자인에서 제가 특히 좋아하는 점은 흡입구나 압력 밸브가 전혀 필요하지 않다는 것입니다. 이는 민감한 공정에 중요한 안정적인 저맥동 전달을 달성할 뿐만 아니라 부적절한 힘을 가할 경우 파손될 수 있는 바이오의약품 원료와 같은 "민감한" 전단에 민감한 재료를 부드럽게 처리합니다. 실용적인 팁은 다음과 같습니다. 로터의 방향을 바꾸면 흡입 및 토출 방향이 바뀔 수 있습니다. 이 작은 작업 덕분에 전체 장비를 여러 번 재구성하는 수고를 덜었습니다.

III. 핵심 장점(및 불완전한 단점)

수년에 걸쳐 저는 여러 시나리오에서 프로그레시브 캐비티 펌프가 다른 유형의 펌프보다 성능이 뛰어난 것을 보아왔지만 이것이 전능하지는 않습니다. 그들의 장점과 단점을 객관적으로 논의해 봅시다.

(I) 필수 핵심 장점

• 안정적인 흐름과 쉬운 조정:회전자와 고정자 사이의 긴밀한 결합은 거의 무시할 수 있는 흐름 변동으로 캐비티 부피의 매우 균일한 변화를 보장합니다. 원심 펌프와 달리 안정적인 선형 흐름을 제공하기 위해 추가 밸브가 필요하지 않으므로 화학 물질 생산과 같이 정밀성이 요구되는 시나리오에 특히 적합합니다. 더욱이 유량은 로터 속도와 직접적으로 연결되어 있어 출력 조정이 손잡이를 돌리는 것만큼 간단합니다. 일괄 생산 시 흐름을 제어하기 위해 사용했는데, 흐름 편차로 인한 불량 제품이 단 한 번도 발생하지 않았습니다.
• 균일한 압력 출력:유체는 이동 중에 갑작스러운 압력 최고점 없이 부드럽고 지속적으로 압착됩니다. 고점도 폴리머 용액과 같이 "접촉이 쉬운" 압력에 민감한 매체를 운반하는 데 이 제품을 사용하는 데 문제가 발생한 적이 없습니다.
• 뛰어난 자체 프라이밍 능력:사전 프라이밍이 필요하지 않습니다. 일단 시작하면 최대 8.5m의 수주 높이에 달하는 최대 흡입 양정으로 용기에서 유체를 직접 끌어올 수 있습니다. 이는 특히 펌프를 자주 시작하고 중지하는 폐수 처리장에서 플런저 펌프보다 훨씬 우수합니다. 프로그레시브 캐비티 펌프로 전환한 후 우리 팀의 준비 시간이 절반으로 단축되었습니다.
• 다양한 유체 처리:고점도 유체(저는 잼과 초콜릿 시럽을 운반했습니다), 모래가 함유된 원유, 연마성 슬러리 및 부식성 화학 물질을 쉽게 처리할 수 있습니다. 이는 기체-고체 혼합물을 처리할 때 다이어프램 펌프보다 성능이 뛰어나며 점성 유체를 운반할 때 기어 펌프와 비교할 수 없습니다. 골프공 크기의 입자가 포함된 슬러지를 막힘 없이 운반하는 데 사용한 적이 있습니다.
• 재료를 보호하기 위한 저전단 전달:그 디자인은 바이오제약 산업의 "구세주"인 전단력을 최소화합니다. 단백질 용액과 생리 활성 물질을 운반하는 데 사용했는데 재료 성능에는 전혀 영향이 없었습니다. 이는 대부분의 펌프가 달성할 수 없는 현상입니다.
• 컴팩트한 구조와 에너지 효율성:설치 공간이 작아 설치 및 유지 관리가 편리합니다. 또한 에너지 효율성도 매우 높습니다. 화학공장의 오래된 펌프를 이 펌프로 교체한 후 전기요금이 15% 감소했습니다.
• 정량 펌프로서의 이중 목적:플런저 펌프, 다이어프램 펌프 또는 기어 펌프와 달리 정밀도는 약품 주입 및 충전에 충분합니다. 이전에는 실험실에서 시약을 운반하는 데 사용했으며 1% 이내의 정밀도로 제어되어 추가 계량 장비가 필요하지 않았습니다.

(II) 주의해야 할 단점

• 높은 비용:솔직히 말해서, 단순한 펌프에 비해 구입 가격과 유지 관리 비용이 더 높습니다. 소규모 작업장에서는 비경제적일 수 있지만 가혹한 작업 조건에서는 내구성이 뛰어나 초기 투자 가치가 있습니다.
• 과도한 고체 입자에 대한 민감도:매체에 고체 입자가 너무 많으면 회전자와 고정자가 빠르게 마모됩니다. 모래 함량이 너무 많은 원유를 운반하는 데 사용한 적이 있는데, 6개월 만에 고정자가 고장났습니다. 교훈: 항상 고체 입자 함량을 확인하고 확실하지 않은 경우 필터를 설치하십시오.
• 공회전을 엄격히 금지합니다.1분이라도 공회전하면 회전자와 고정자가 과열되어 손상될 수 있습니다. 내 동료가 시동 전에 액체 수위를 확인하지 못하는 실수를 저질러 로터가 타서 하루 종일 가동 중지 시간이 발생하고 부품 교체에 상당한 비용이 발생했습니다.
• 압박이 심한 시나리오에 필요한 수정 사항:이는 저압에서 중압의 작업 조건에 가장 적합한 선택이지만 고압 전달에는 추가 수정이 필요합니다. 한번 고압 이송용으로 사용해 보았는데, 씰과 하우징을 업그레이드하기 전까지 심하게 누수가 발생했습니다.
• 캐비테이션 위험:유체 압력이 증기압보다 낮으면 캐비테이션이 발생하여 작은 기포가 터져 내부 부품이 손상됩니다. 저유량 시나리오에서 이 문제가 발생했고 로터에 구멍이 생겼습니다. 나중에 압력 릴리프 밸브를 설치하면 문제가 해결되었지만 비용이 많이 드는 교훈이었습니다.

IV. 로터 및 고정자 형상이 성능에 미치는 영향(내 선택 기준)

수년간 펌프를 선택한 후에 저는 회전자와 고정자의 기하학적 구조가 작업 조건에 적응하는 데 핵심이라는 것을 알게 되었습니다.

펌프 종류 분류(나의 퀵 매칭 가이드)

• 단일 스크류 펌프:이중 스레드 고정자와 쌍을 이루는 단일 스레드 로터 - 저는 고점도 유체 또는 고체 입자가 포함된 매체를 운반하는 데 이 기능을 우선시합니다. 예를 들어, 막힘 방지 능력이 뛰어난 폐수 처리장에서 슬러지 이송이 가능합니다.
• 트윈 스크류 펌프:2개의 역회전 및 맞물림 나사 - 저소음으로 매우 부드럽게 작동합니다. 저는 이 장치를 사용하여 깨끗하거나 약간 오염된 오일과 화학 물질을 운반하여 재료 순도를 보장합니다. 이는 제약 또는 식품 등급 응용 분야에 매우 중요합니다.
• 삼중 스크류 펌프:두 개의 구동 나사가 있는 하나의 구동 나사 - 유량은 정량 펌프만큼 균일합니다. 유압유 및 윤활유와 같은 저점도 청정 유체를 운반하는 데 특히 적합합니다. 저는 공작기계 윤활 시스템에 자주 사용하는데, 윤활 부족으로 인한 문제는 한번도 발생하지 않았습니다.

형상 하위 유형(성능에 영향을 미치는 작은 세부 사항)

기본 펌프 유형 외에도 회전자와 고정자의 형상을 미세하게 조정하면 상당한 변화를 가져올 수 있습니다.

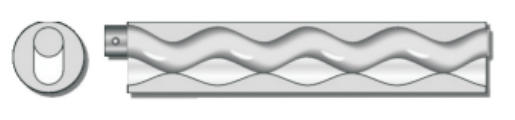

• S형: 매우 안정적인 이송, 컴팩트한 로터 흡입구 및 낮은 순흡입수두(NPSH) 요구 사항. 점성 물질이나 큰 입자의 매체를 운반할 때 저는 항상 이것을 선택합니다. 더 이상 캐비테이션과 막힘으로 인해 어려움을 겪을 필요가 없습니다.

• L형: 회전자와 고정자 사이의 밀봉 라인이 길어져 효율성이 높아지고 서비스 수명이 길어집니다. 구조는 콤팩트하지만 흐름 용량이 커서 가동 중지 시간 비용이 높은 고수율 시나리오에 적합합니다.

• D형: 컴팩트한 구조, 거의 맥동이 없는 이송, 매우 높은 계량 정밀도. 저는 정밀한 화학물질 투여 시나리오에서 이를 사용합니다. 매개변수를 설정하고 확신을 갖고 그대로 두므로 유량 변동에 대해 전혀 걱정할 필요가 없습니다.

• P형: 대유량과 컴팩트한 구조를 겸비하고 L형의 긴 씰링 라인을 계승합니다. 이것은 고유량 전달과 정확한 투여가 모두 가능한 나의 "만능 펌프"입니다.

또한 나선 각도, 리드, 톱니 프로파일과 같은 매개변수도 무시할 수 없습니다. 내 경험에 따르면 나선 각도가 클수록 유속은 높아지지만 압력은 낮아집니다. 나선 각도가 작을수록 압력은 높아지지만 유속은 낮아집니다. 이는 작업 조건의 우선순위에 따라 달라지는 절충안입니다. 다량의 점성 유체를 운반해야 합니까? 큰 나선 각도를 선택하십시오. 고압 장거리 운송이 필요합니까? 작은 나선 각도를 선택합니다.

V. 선택 및 유지 관리 요령(경험에서 얻은 "함정 방지 가이드")

(I) 우회를 피하기 위해 올바른 펌프 선택

펌프(회전자 및 고정자 일치 포함)를 선택하는 것은 작업 조건을 일치시키는 데 중요합니다. 제가 수많은 함정에 빠져서 얻은 경험은 다음과 같습니다.

• 고점도 매체:단일 스크류 펌프를 선택하고 로터는 크롬 도금 스테인리스 스틸 또는 내마모성 합금으로 제작되어야 합니다. 저를 믿으십시오. 비용을 절약하기 위해 일반 재료를 선택하면 나중에 부품을 자주 교체하게 되어 골치 아픈 일이 될 것입니다.
• 고체 입자를 포함하는 매체:특수 고무 고정자(내마모성 및 부식 방지)와 쌍을 이루는 단일 나사 펌프. 이전에는 슬러지 이송을 위해 일반 고무 고정자를 사용했는데 3주 만에 실패했습니다. 특수 포뮬러로의 전환은 교체 전 8개월 동안 지속되었습니다.
• 흐름/압력 안정성에 대한 높은 요구 사항:트윈 스크류 펌프 또는 삼중 스크류 펌프를 선택하십시오. 민감한 공정의 경우 낮은 맥동의 이점은 추가 비용을 지불할 가치가 있습니다.

고정자 재료 선택도 중요합니다. 유성 매체용 니트릴 고무(NBR), 고온 환경용 EPDM, 부식성 매체용 불소고무(FKM)입니다. 강산이나 용제와 같은 부식성이 높은 유체를 운반하는 경우 주저하지 말고 Hastelloy 로터를 선택하십시오. 비싸기는 하지만 일반 금속보다 내구성이 훨씬 뛰어나 몇 년 더 오래 지속됩니다.

(II) 더 긴 서비스 수명을 위한 적절한 유지 관리

적절한 유지보수는 펌프 수명의 핵심입니다. 나의 일일 유지 관리 루틴은 다음과 같습니다.

• 정기 마모 검사:고정자는 시간이 지남에 따라 탄성 피로를 받기 쉽습니다. 펌프 흡입이 감소하거나 누출이 증가하거나 작동 소리가 커지는 경우 고정자를 즉시 ​​교체하십시오. 완전히 고장날 때까지 기다리지 마십시오. 회전자도 영향을 받을 수 있습니다. 빈도가 높은 펌프의 경우 매월 고정자를 점검합니다.
• 공회전 및 과부하를 엄격히 금지합니다.시작 및 종료는 절차를 따라야 합니다. 펌프에 인터록 장치를 설치해 수위가 너무 낮아지면 자동으로 정지되며, 더 이상 로터 소손 사례가 발생하지 않았습니다.
• 미디어를 깨끗하게 유지하십시오.흡입구에는 최소 20메시 이상의 필터를 설치하고 매주 청소해 주세요. 미세한 입자라도 시간이 지남에 따라 회전자와 고정자를 마모시킬 수 있습니다.
• 점성 유체 운반 시 속도를 줄이십시오.고점도 매체를 고속으로 이송하는 것은 고정자를 "파괴"시키는 것입니다. 일반적으로 속도를 30~40% 줄입니다. 속도는 느리지만 부품 교체 비용이 많이 절약됩니다.
• 보호 장치를 설치하십시오:압력 스위치, 액체 레벨 센서 및 진동 모니터는 모두 설치할 가치가 있습니다. 한때 비정상적인 진동이 있는 펌프를 사용했던 적이 있습니다. 모니터가 미리 알려주었고, 마모된 로터를 적시에 교체하여 더 심각한 손상을 피했습니다.
